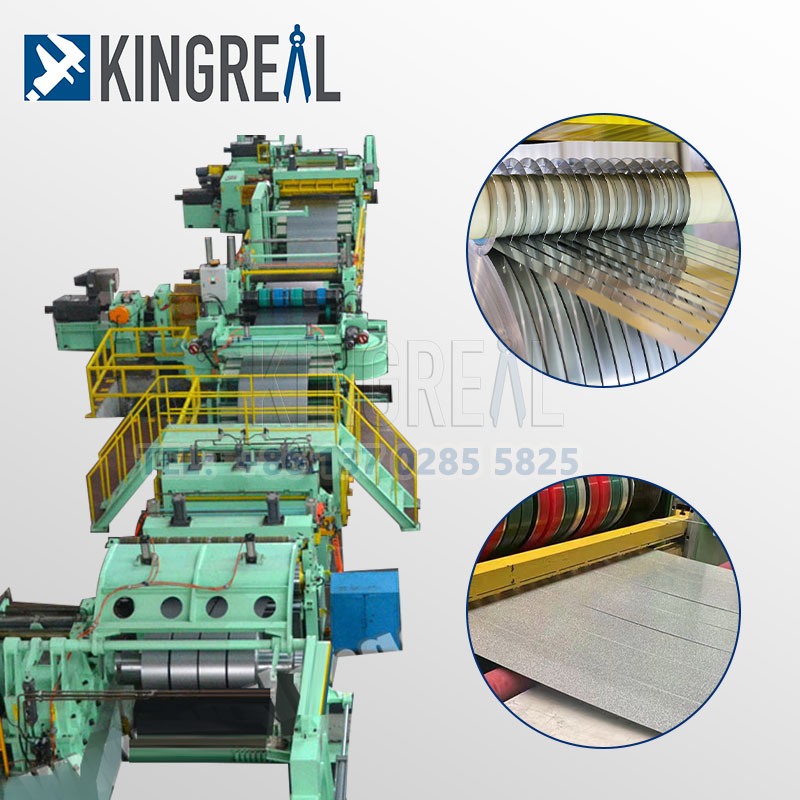

"एक संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन एक मशीन है जिसे संकीर्ण रोल में व्यापक जाले को छीनने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से विभिन्न प्रकार के उद्योगों में विनिर्माण, व्यापार और सेवा केंद्रों में उपयोग किया जाता है, जिसमें इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, मोटर वाहन, ऑडियो और दैनिक रसायन शामिल हैं। यह लेख संकीर्ण पट्टी कॉइल स्लिटिंग लाइनों को एक विस्तृत परिचय प्रदान करेगा।"

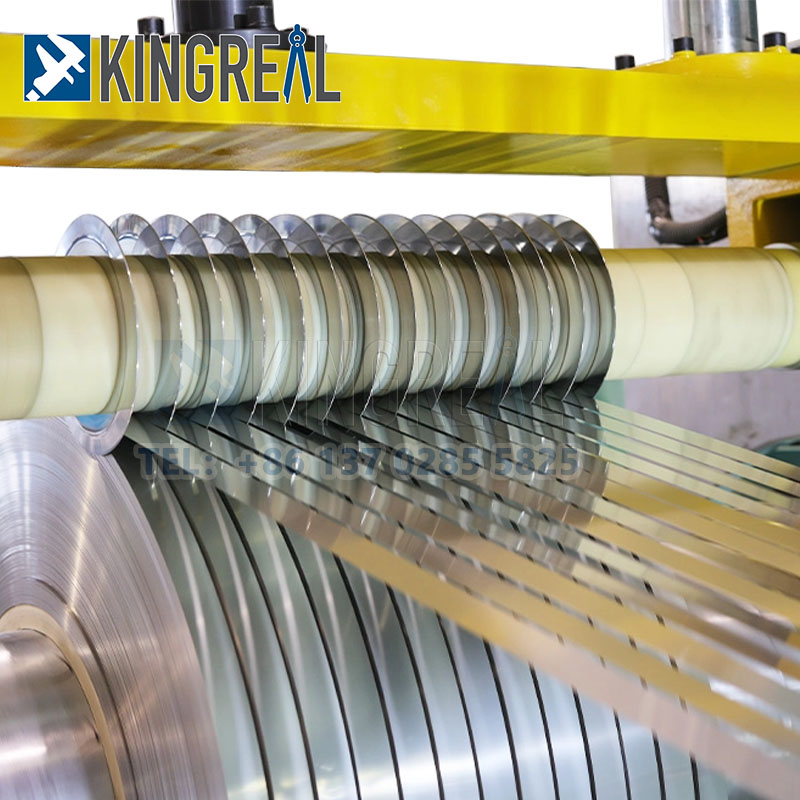

एक का परिचालन सिद्धांतसंकीर्ण पट्टी कॉइल स्लिटिंग लाइनआम तौर पर तीन मुख्य चरण शामिल होते हैं: खिला, स्लिटिंग और रिवाइंडिंग। सामग्री को एक फीडर के माध्यम से स्लिटिंग क्षेत्र में खिलाया जाता है, सटीक कटिंग ब्लेड द्वारा स्लिट, और फिर एक रिकॉइलर द्वारा एक संकीर्ण रोल में रिवाउंड किया जाता है। स्लिटिंग प्रक्रिया के दौरान, संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन स्लिटिंग सटीकता और स्थिरता सुनिश्चित करने के लिए तनाव नियंत्रण और एक वेब-सही डिवाइस का उपयोग करती है।

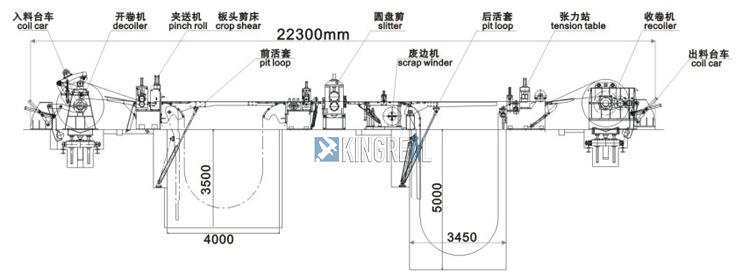

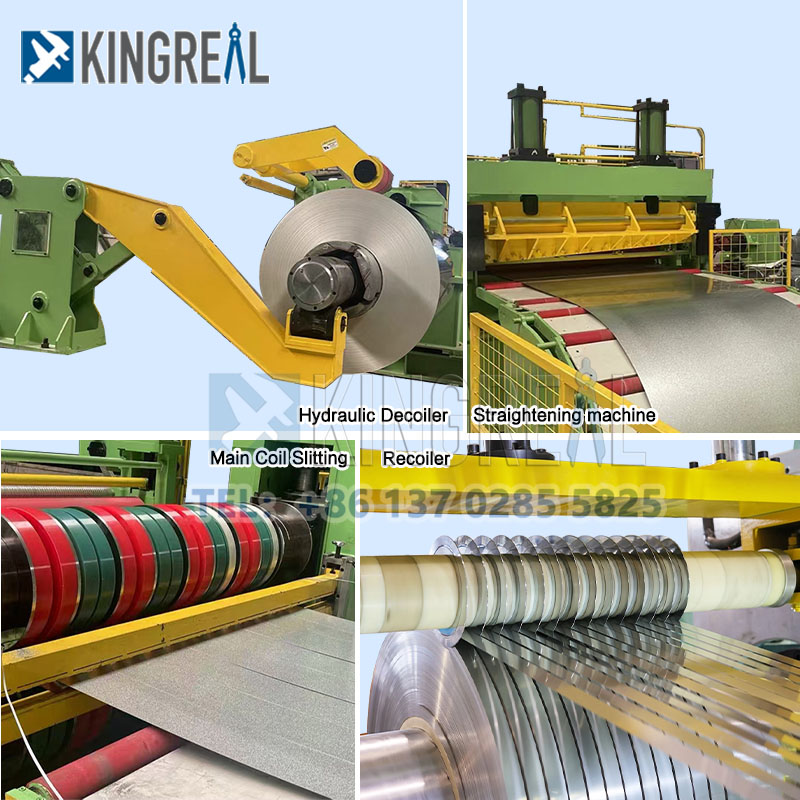

कॉइल लोडिंग के लिए ट्रॉली → हाइड्रोलिक डिकॉइलर → 2 रोल फीडिंग और 3 रोल लेवलिंग → लूप ब्रिज → हाई प्रिसिजन शियरिंग मशीन → साइड स्क्रैप रीकॉइलिंग → पूर्व-गोपनीय और डंपिंग टेंशन मशीन → रिवाइंडिंग
इनपुट मोटाई अधिकतम*
0.10 मिमी - 6.00 मिमी
इनपुट चौड़ाई अधिकतम*
100 मिमी ̴ 500 मिमी
कॉइल वेट मैक्स*
2,500kgs (1.5tons)
मिल स्पीड मैक्स*
80mpm
स्लिट की संख्या
ग्राहकों की आवश्यकता के अनुसार
कॉइल का अधिकतम आंतरिक/बाहरी व्यास
300 मिमी - 350 मिमी - 508 मिमी /1500 मिमी
न्यूनतम स्लिट आकार
5 मिमी
अवसाद प्रकार
यांत्रिक पेंच नीचे
रोल असर स्नेहन विधि
चिकनाई
लाइन की गति
40 एमपीएम
इलेक्ट्रॉनिक नियंत्रण
सीमेंस
चलाया हुआ
बैकअप रोल संचालित
मोटर
सीमेंस / भरत बिजले
कुल स्थापित क्षमता
30 kWs 150 kWs
एकक आकार
20 मीटर × 6 मीटर × 2 मी
(संकीर्ण पट्टी कॉइल स्लिटिंग मशीनविनिर्देश केवल संदर्भ के लिए हैं। किंग्रेल स्टील स्लिटर अनुकूलित संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन समाधान प्रदान करने में माहिर है। यदि आपके पास विशेष आवश्यकताएं हैं, तो कृपया किंग्रेल स्टील स्लिटर से संपर्क करें।)
1। कुशल और उच्च गति वाली संकीर्ण पट्टी कॉइल स्लिटिंग लाइन
संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन उन्नत नियंत्रण प्रणालियों और स्लिटिंग तकनीक का उपयोग करती है, जो संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन पर उच्च गति और उच्च-सटीक स्लिटिंग को सक्षम करती है। यह कुशल ऑपरेशन उत्पादन दक्षता में काफी सुधार करता है। संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन की दक्षता न केवल स्लिटिंग गति में, बल्कि स्लिटिंग प्रक्रिया के दौरान इसकी स्थिरता और निरंतरता में भी परिलक्षित होती है, जिससे 24-घंटे के निर्बाध संचालन को सक्षम किया जाता है और समग्र उत्पादन क्षमता में काफी वृद्धि होती है।
2। संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन के लिए सटीक स्लिटिंग
संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन पर उच्च परिशुद्धता स्लिटिंग टूल और परिष्कृत विक्षेपण सुधार तंत्र स्लिटिंग सटीकता की सर्वोत्तम संभव डिग्री की गारंटी देता है। कई क्षेत्रों के लिए, यह आवश्यक है क्योंकि उपभोक्ता मांगों में अक्सर सख्त आयामी मानकों और सटीकता की मांग शामिल होती है। सटीक स्लिटिंग सामग्री अपशिष्ट को कम करने और उत्पाद की उपज को बढ़ाने में मदद करता है चाहे निर्माण सामग्री, धातु प्रसंस्करण, या इलेक्ट्रॉनिक भागों में। फोरोवर, संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन स्लिटिंग प्रक्रिया में बहुत स्थिरता प्रदान करता है, इसलिए कई सामग्रियों और मोटाई के कॉइल पर समान स्लिटिंग परिणामों की गारंटी देता है, इसलिए हर बैच में लगातार गुणवत्ता की गारंटी देता है।
3। अत्यधिक स्वचालित संकीर्ण पट्टी कॉइल स्लिटिंग मशीन
आमतौर पर एक उच्च कम्प्यूटरीकृत नियंत्रण प्रणाली के साथ फिट किया जाता है, जो पूरी तरह से स्वचालित फीडिंग, स्लिटिंग, और रिवाइंडिंग प्रक्रियाओं की अनुमति देता है, समकालीन संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइनें आमतौर पर होती हैं, यह बढ़ती स्वचालन मानव कार्रवाई द्वारा लाई गई गलतियों और अस्थिरता को कम करने में मदद करता है। उपकरण स्वचालित रूप से पूर्ववर्ती परिस्थितियों में चलता है।
4। व्यापक रूप से लागू संकीर्ण पट्टी कॉइल स्लिटिंग मशीन
संकीर्ण पट्टी कॉइल स्लिटिंग लाइन्सअनुप्रयोगों के एक व्यापक स्पेक्ट्रम के लिए उपयुक्त हैं, स्टेनलेस स्टील, स्टील, एल्यूमीनियम, आयरन, तांबा और पीपीजीआई सहित धातु सामग्री की एक श्रृंखला की संकीर्ण चौड़ाई वाले कॉइल को संभालना। यह लचीलापन उन्हें कई क्षेत्रों में बड़े पैमाने पर उपयोग किया जाता है, जिसमें इलेक्ट्रॉनिक्स, घरेलू उपकरण, भवन और कार उत्पादन शामिल हैं। चाहे आपको विभिन्न सामग्रियों के लिए जटिल स्लिटिंग आवश्यकताओं की आवश्यकता हो या विशिष्ट आयामों के लिए सख्त आवश्यकताएं, संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीनें उन्हें संभाल सकती हैं।
1. संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन के लिए उच्च शक्ति प्रबलित फ्रेम
खिड़की के आकार के साथ 0.04 मिमी के भीतर सीमित,संकीर्ण पट्टी कॉइल स्लिटिंग लाइनउच्च शक्ति प्रबलित फ्रेम प्रसंस्करण के दौरान बहुत स्थिरता की गारंटी देता है और संकीर्ण सहिष्णुता के लिए सटीकता है।
यह सटीकता उत्पाद की गुणवत्ता की गारंटी देकर और प्रीमियम बाजारों की जरूरतों को पूरा करके बेजोड़ लाभ प्रदान करती है, विशेष रूप से एयरोस्पेस और इलेक्ट्रॉनिक्स जैसे सटीक-महत्वपूर्ण क्षेत्रों में।
2. संकीर्ण पट्टी कॉइल स्लिटिंग मशीन के लिए उच्च-कठोरता रोलर्स
62+ एचआरसी की कठोरता के साथ जाली मिश्र धातु स्टील सभी रोलर्स बनाता है, इसलिए लंबे समय तक उपयोग में पहनने के प्रतिरोध की गारंटी देता है। यह उच्च-कठोरता सामग्री न केवल स्लिटिंग प्रदर्शन को बढ़ाती है, बल्कि गियर के जीवनकाल को भी बढ़ाती है और रखरखाव के खर्च को कम करती है।
3. संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन के लिए सेफ़ेरिकल रोलर बीयरिंग
सभी रोलर्स C45 ग्रेड कास्ट स्टील हाउसिंग गोलाकार रोलर बियरिंग का उपयोग करते हैं। यह व्यवस्था महान घर्षण में कमी द्वारा सुचारू रूप से चलने और दीर्घायु सुनिश्चित करती है। सेफ़ेरिकल रोलर बीयरिंग भारी भार के तहत भी निर्दोष प्रदर्शन की गारंटी देते हैं, इसलिए एक चिकनी कटिंग प्रक्रिया की गारंटी देते हैं।
4. संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन के लिएइलेक्ट्रिक वर्म गियर रिड्यूसर
संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन एक इलेक्ट्रिक वर्म गियर रिड्यूसर से सुसज्जित है, जो एक कांस्य नट और दाँतेदार मिश्र धातु स्टील शिकंजा के साथ संयुक्त है, कुशल और स्थिर बिजली ट्रांसमिशन सुनिश्चित करता है। यह संयोजन सटीकता और स्थिरता में सुधार करते हुए प्रभावी रूप से ऊर्जा की खपत को कम करता है।
संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन के लिए 5.Extra-Heavy-Duty गियरबॉक्स
अल्ट्रा-हैवी-ड्यूटी गियरबॉक्स और पिनियन हाउसिंग डिमांडिंग एप्लिकेशन के सामने विश्वसनीयता सुनिश्चित करते हैं। कठोर आउटपुट शाफ्ट अपनी लोड-असर क्षमता को बढ़ाता है, यह सुनिश्चित करना कि संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन ऑपरेशन की विस्तारित अवधि में कुशल संचालन को बनाए रखती है।
6. संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन के लिए रोलर रिमूवल कार्ट सिस्टम
रोलर हटाने वाला कार्ट सिस्टम रोलर प्रतिस्थापन की सुविधा देता है और रखरखाव दक्षता में सुधार करता है। ऑपरेटर जल्दी और सुरक्षित रूप से रोलर्स को बदल सकते हैं, डाउनटाइम को कम कर सकते हैं और कुशल संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन ऑपरेशन को सुनिश्चित कर सकते हैं।
-स्वचालित भाग
-घरेलू उपकरण
-निर्माण सामग्री
1.स्पीड, सटीक और विश्वसनीयता
किंग्रेल स्टील स्लिटर की गतिसंकीर्ण पट्टी कॉइल स्लिटिंग मशीनेंसर्वविदित है; यह उत्पादकों को गुणवत्ता का त्याग किए बिना सख्त समय सीमा को संतुष्ट करने देता है। किंग्रेल स्टील स्लिटर संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन्स का एक बड़ा लाभ सटीकता है, जो गारंटी देता है कि प्रत्येक स्लिट कॉइल समान है और उद्योग की आवश्यकताओं की मांग को पूरा करता है।
2. स्वचालित संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीनें
किंग्रेल स्टील स्लिटर संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइनों की एक प्रमुख विशेषता डिकॉयलर से रिकॉइलर तक उनका पूरी तरह से स्वचालित ऑपरेशन है। पूरी तरह से स्वचालित संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन ऑपरेटर को सामग्री को छूने के बिना रेकॉइलर क्लैंप में स्ट्रिप को स्वचालित रूप से खिलाने की अनुमति देती है। यह प्रक्रिया को सुरक्षित और अधिक कुशल बनाता है, जिससे चोट के जोखिम को कम किया जाता है और उत्पादकता बढ़ जाती है।
3. उच्च सुरक्षा मानकों और मशीन की रखवाली
किंग्रेल स्टील स्लिटर संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइनों को सर्वोच्च सुरक्षा मानकों के लिए डिज़ाइन किया गया है, जिसमें व्यापक सुरक्षा प्रणाली, पूर्ण परिधि रखवाली और एक सुरक्षा पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) शामिल हैं। ये विशेषताएं कर्मियों की चलती भागों के पास होने की आवश्यकता को कम करती हैं, दुर्घटनाओं के जोखिम को कम करती हैं और समग्र कार्यस्थल सुरक्षा में सुधार करती हैं।
4. एक्स्टेंसिव मशीन मैन्युफैक्चरिंग एक्सपीरियंस
किंग्रेल स्टील स्लिटर के पास संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन निर्माण में दो दशकों से अधिक का अनुभव है और ग्राहकों को एक गुणवत्ता की गारंटी और प्रथम श्रेणी के ग्राहक सेवा और समर्थन प्रदान करता है, यह सुनिश्चित करता है कि किसी भी संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन मुद्दों को तुरंत हल किया जाता है, जिससे चिकनी उत्पादन लाइन ऑपरेशन सुनिश्चित होता है।
1। ऑपरेटिंग निर्देश: ऑपरेटरों को परिचित होना चाहिएसंकीर्ण पट्टी कॉइल स्लिटिंग लाइनसंचालन प्रक्रियाएं, कटिंग टूल को सही ढंग से स्थापित करें, और कटिंग गति और मोटाई को समायोजित करें। ऑपरेशन के दौरान, दुर्घटनाओं से बचने के लिए सुरक्षा पर ध्यान दें।
2। रखरखाव: नियमित रूप से साफ और संकीर्ण स्ट्रिप कॉइल स्लिटिंग मशीन को बनाए रखें, नुकसान या पहनने के लिए काटने के उपकरण का निरीक्षण करें, और इसे तुरंत बदल दें। इसके अलावा, लंबे समय तक, स्थिर संचालन सुनिश्चित करने के लिए उचित कार्य के लिए संकीर्ण स्ट्रिप कॉइल स्लिटिंग लाइन के संचरण और विद्युत घटकों की जांच करें।
