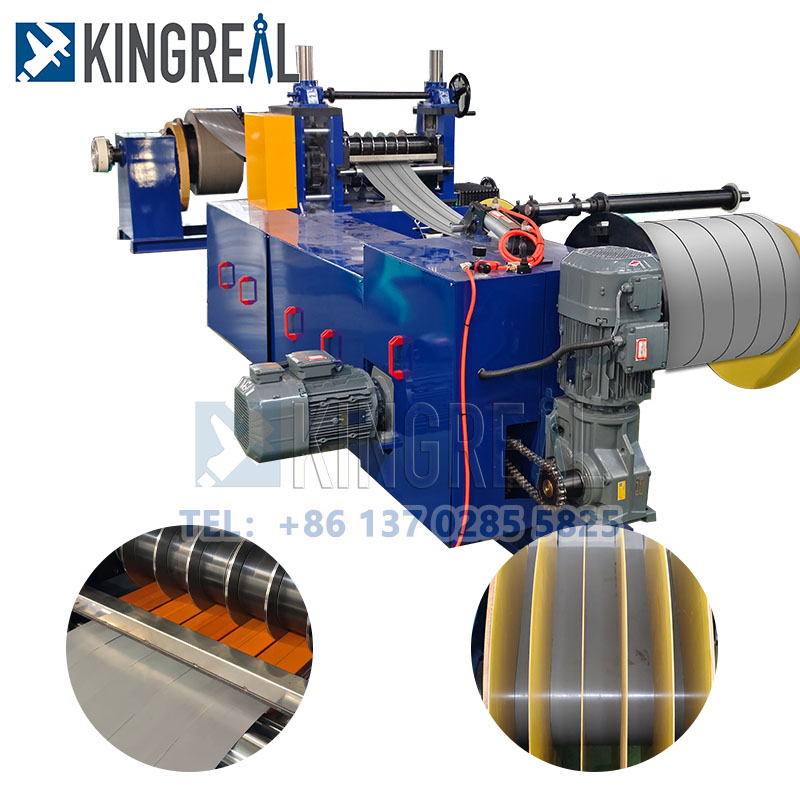

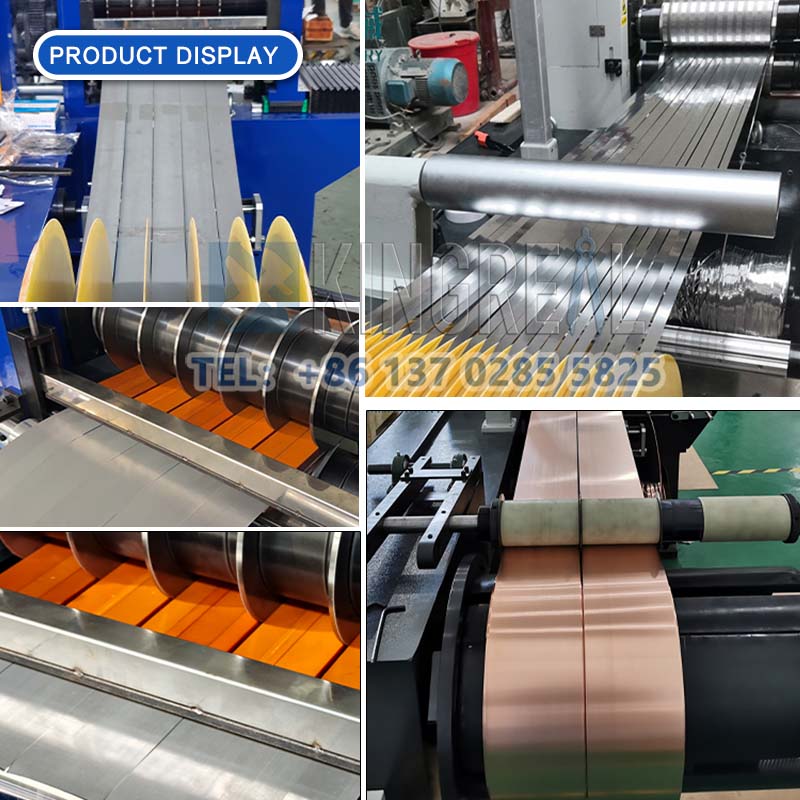

किंग्रेल स्टील स्लिटर एक प्रदान करता हैसरल कुंडल स्लिटिंग मशीनकम बजट वाले ग्राहकों के लिए। इस सरल कॉइल स्लिटिंग लाइन का उपयोग मुख्य रूप से ग्राहक की जरूरतों के अनुरूप संकीर्ण स्ट्रिप्स में चौड़े कॉइल को भटाने के लिए किया जाता है और फिर उन्हें उत्पादन लाइन पर रिवाइंड किया जाता है।
यह सरल कॉइल स्लिटिंग मशीन कम परिशुद्धता और कॉइल चौड़ाई आवश्यकताओं के साथ ग्राहकों की जरूरतों को पूरा करने के लिए डिज़ाइन की गई है। किंग्रेल स्टील स्लिटर भी साधारण कॉइल स्लिटिंग लाइन का एक सरलीकृत संस्करण प्रदान करता है। यह सरल कॉइल स्लिटिंग मशीन एक साधारण कॉइल स्लिटिंग लाइन की जरूरतों को पूरा करते हुए उपकरण आवश्यकताओं को कम करती है।
दोनों सरल कॉइल स्लिटिंग मशीन और मानक धातु स्लिटिंग मशीन विभिन्न प्रकार की धातु सामग्री को संसाधित कर सकती है, जिसमें कोल्ड-रोल्ड और हॉट-रोल्ड कार्बन स्टील, सिलिकॉन स्टील, टिनप्लेट, स्टेनलेस स्टील, और लेपित सामग्री, आदि शामिल हैं, जो सटीक स्लिटिंग और स्वचालित संचालन प्रदान करते हैं।

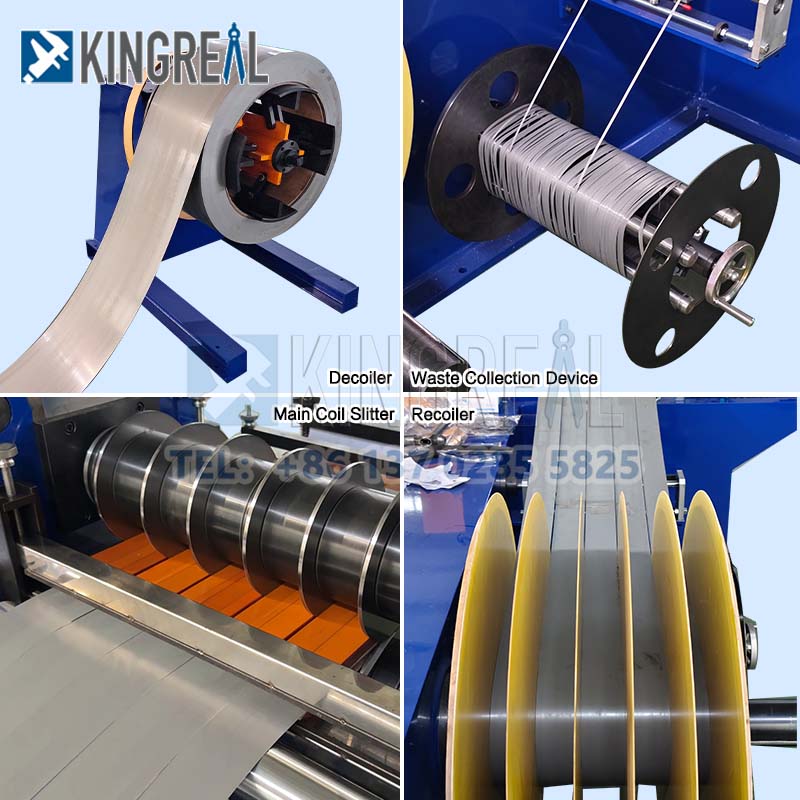

लोडिंग कॉइल → डिकॉइलिंग → पिंचिंग → शीयरिंग → लूपिंग → गाइडिंग → स्लिटिंग → रिवाइंडिंग स्क्रैप → लूपिंग → टेंशन → रिकॉलिंग → अनलोडिंग कॉइल
नमूना
सामग्री मोटाई (मिमी)
सामग्री चौड़ाई
स्ट्रिप्स की संख्या
रफ़्तार
कुंडल वजन
टिप्पणी
मॉडल 1
0.1-1
80-350
8-30
50-100
3
तकनीकी पैरामीटर और उपकरण कॉन्फ़िगरेशन ग्राहक की जरूरतों के अनुसार निर्धारित किया जा सकता है
मॉडल 2
0.2-2
80-350
6-30
50-150
3
मॉडल 3
0.2-2
80-450
6-30
50-150
5
मॉडल 4
0.2-2
80-650
6-30
50-150
7
मॉडल 5
0.2-2
80-800
6-30
50-150
7
मॉडल 6
0.1-1
500-1300
12-30
50-200
7/15
मॉडल 7
0.3-2
500-1600
12-30
50-200
7/15
मॉडल 8
0.3-3
500-1600
8-30
50-180
15
मॉडल 9
0.3-3
900-1800
8-30
50-180
20
मॉडल 10
1-4
900-1600
6-30
50-120
20
मॉडल 11
1-6
900-1600
6-30
30-80
30
मॉडल 12
2-12
900-1600
5-30
20-50
30
एक। सरल कॉइल स्लिटिंग मशीन के लिए हाइड्रोलिक कॉइल लोडिंग ट्रॉली
1। मुख्य घटक: वेल्डेड स्टील संरचना, चलती पहिए, चार गाइड कॉलम, ड्राइव शाफ्ट, आदि।
2। अधिकतम लोड: 10 टन, 1.1 किलोवाट साइक्लॉइडल पिनव्हील मोटर, यात्रा की गति 6 मीटर/मिनट।
3। हाइड्रोलिक ड्राइव: 500 मिमी के अधिकतम स्ट्रोक के साथ 10 टन के नीचे और नीचे कॉइल उठा सकते हैं। हाइड्रोलिक सिलेंडर: FA-φ125 मिमी (एक सेट)।
बी। सरल कॉइल स्लिटिंग लाइन के लिए हाइड्रोलिक डिकॉइलर
1) मुख्य घटक: वेल्डेड स्टील संरचना, चार धनुषाकार ब्लेड, वेज के आकार का स्लाइडिंग बेस, मैंड्रेल, साइड प्लेट्स, बीयरिंग, असर सीट, वायवीय डिस्क ब्रेक, आदि।
2) विस्तार और वापसी सीमा: φ460 मिमी से × 520 मिमी × 850 मिमी।
3) अधिकतम लोड: 10 टन।
4) हाइड्रोलिक ड्राइव: विस्तार और वापसी को पुश-पुल हाइड्रोलिक सिलेंडर द्वारा किया जाता है; हाइड्रोलिक सिलेंडर: एफए -200 मिमी (1 सेट)
5) मोटर पावर: 4.0 किलोवाट साइक्लॉइडल पिनव्हील मोटर + इन्वर्टर, चेन-चालित फ़ीड
6) प्रेस रोलर: 1.1 किलोवाट साइक्लॉइडल पिनव्हील मोटर
सी। सरल कॉइल स्लिटिंग मशीन के लिए हाइड्रोलिक सपोर्ट आर्म
उद्देश्य: मुख्य डिकॉइलर हाथ का समर्थन करता है और रील की घूर्णी जड़ता को बढ़ाता है।
सिंगल-आर्म स्ट्रक्चर, हाइड्रोलिक सिलेंडर लिफ्ट और कम।
अनिंडिंग के दौरान, सपोर्ट आर्म डिकॉयलर आर्म का समर्थन करने के लिए बढ़ता है; लोडिंग के दौरान, समर्थन हाथ उतरता है।
डी। पीलर, प्रेस रोलर, सरल कॉइल स्लिटिंग लाइन के लिए हाइड्रोलिक कतरनी
मुख्य संरचना: वेल्डेड स्टील प्लेट
प्रेस रोलर: .250 × 1050 मिमी, सीमलेस ट्यूब, पॉलीयुरेथेन रबर कोटिंग, 18.5kW पारंपरिक मोटर चर आवृत्ति ड्राइव के साथ
हाइड्रोलिक कतरनी: वेल्डेड स्टील प्लेट फ्रेम, कास्ट स्टील ब्लेड बेस
कटर: चार-तरफा ब्लेड, सामग्री: CR12MOV, कठोरता: 60 ± 1
हाइड्रोलिक ड्राइव: हाइड्रोलिक सिलेंडर: FA-‘100 मिमी, 2 सेट
ई। सिंपल कॉइल स्लिटिंग मशीन के लिए लूपिंग पिट और पुल
मुख्य संरचना: वेल्डेड स्टील प्लेट
हाइड्रोलिक ड्राइव: CA-φ80 मिमी, हाइड्रोलिक सिलेंडर का 1 सेट ब्रिज राइजिंग और लोअरिंग को नियंत्रित करता है
एफ। सरल कॉइल स्लिटिंग लाइन के लिए मैनुअल साइड गाइड
1। मुख्य घटक: स्टील प्लेट, प्रेस रोलर असेंबली, पॉलीयुरेथेन रबर व्हील, स्क्रू हैंडव्हील, इलेक्ट्रिक एडजस्टमेंट, आदि।
2। साइड गाइड रोलर्स: सामग्री: CR12MOV, उच्च तापमान बुझा हुआ और स्वभाव, HRC 580-620, प्रत्येक पक्ष पर 2 रोलर्स

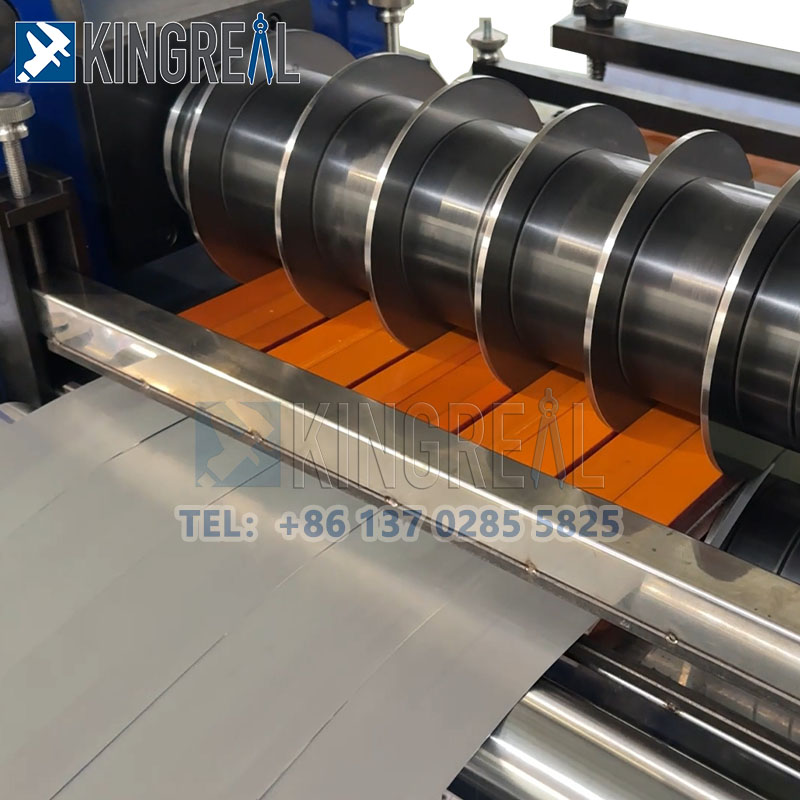

जी। सिंपल कॉइल स्लिटिंग लाइन के लिए स्लिटिंग मशीन
1। मुख्य घटक: स्टील प्लेट संरचना, कास्ट बेस, सिंक्रोनस गियरबॉक्स, लिफ्टिंग मैकेनिज्म, क्लच कपलिंग, यूनिवर्सल जॉइंट, आदि।
2। कटर शाफ्ट: 40CR, φ140 x 1050 मिमी, टी-स्लॉट 28 मिमी, मध्यम-आवृत्ति शमन और तड़के, जमीन, हार्ड क्रोमियम इलाज, स्लॉट गहराई 16 मिमी।
3। कटर बाहरी व्यास: φ280 मिमी (खरीदार प्रदान किया गया)
4। फिक्सिंग विधि: नट के साथ कटर लॉकिंग
5। लकड़ी स्ट्रिप्स को ठीक करने के लिए एक समायोजन ब्रैकेट सेट
6। साइड पैनल इलेक्ट्रिक, कटर शाफ्ट लिफ्ट और लोअर इलेक्ट्रिक सिंक्रोनस रूप से स्थानांतरित करते हैं
7। स्लिटिंग मोटर: 45kW एसी मोटर + इन्वर्टर
एच। सिंपल कॉइल स्लिटिंग मशीन के लिए अलग स्क्रैप विंडर
मुख्य घटक: वेल्डेड स्टील प्लेट संरचना, गाइड रोलर्स
डबल-साइड स्क्रैप विंडर, टेलीस्कोपिक मैकेनिज्म, ऑटोमैटिक डिस्चार्ज, एसी मोटर + इन्वर्टर ड्राइव
मैं। सिंपल कॉइल स्लिटिंग लाइन के लिए लूपिंग पिट और पुल
मुख्य फ्रेम: वेल्डेड स्टील प्लेट संरचना
हाइड्रोलिक ड्राइव: हाइड्रोलिक सिलेंडर ब्रिज लिफ्ट और निचले स्थान पर नियंत्रण करता है
जे। साधारण कॉइल स्लिटिंग मशीन के लिए प्लेट टेंशनिंग स्टेशन
मुख्य संरचना: स्टील प्लेट, अलग -अलग रोलर, पु रबर
टेंशनिंग पैड: ऊन-लेपित
रोलर: φ500 मिमी, पु रबर-कोटेड
हाइड्रोलिक ड्राइव: प्लेट को बढ़ाने और कम करने को नियंत्रित करता है; हाइड्रोलिक सिलेंडर: FA-φ100 मिमी (2 सेट)
k। हाइड्रोलिक कॉइलर, हाइड्रोलिक इजेक्टर सिंपल कॉइल स्लिटिंग लाइन के लिए
मुख्य घटक: वेल्डेड स्टील संरचना, चार स्टील प्लेट, पच्चर के आकार का स्लाइडिंग बेस, मैंड्रेल, साइड प्लेट्स, बीयरिंग, असर ब्लॉक, पुश-पुल हाइड्रोलिक सिलेंडर, गियरबॉक्स रिड्यूसर, हाइड्रोलिक इजेक्टर, न्यूमेटिक ब्रेक, ई.सी.
Unrolling Diameter Rang
पुश-पुल हाइड्रोलिक सिलेंडर: एफए -150 मिमी
अधिकतम भार क्षमता: 10 टन
75kW एसी मोटर + इन्वर्टर
Ø80 मिमी प्रेस आर्म, हाइड्रॉलिक रूप से लिफ्टेबल
एल सरल कॉइल स्लिटिंग मशीन के लिए हाइड्रोलिक सपोर्ट आर्म
उद्देश्य: मुख्य कॉइलर हाथ का समर्थन करता है और कॉइलर की घूर्णी जड़ता को बढ़ाता है।
सिंगल-आर्म स्ट्रक्चर, हाइड्रॉलिक रूप से लिफ्टेबल
कोइलिंग के दौरान, सपोर्ट आर्म कॉइलर आर्म का समर्थन करने के लिए ऊपर की ओर उठता है; अनलोडिंग के दौरान, सपोर्ट आर्म नीचे की ओर उठता है।
एम। सरल कॉइल स्लिटिंग लाइन के लिए हाइड्रोलिक अनलोडिंग कार्ट
1) मुख्य घटक: वेल्डेड स्टील संरचना, यात्रा पहियों, चार गाइड कॉलम, ड्राइव शाफ्ट, आदि।
2) अधिकतम लोड क्षमता: 10 टन, 1.1kW साइक्लॉइडल पिनव्हील मोटर, यात्रा की गति: 6 मीटर/मिनट।
3) हाइड्रोलिक ड्राइव: 500 मिमी के अधिकतम स्ट्रोक के साथ 10 टन तक कॉइल उठाने में सक्षम। हाइड्रोलिक सिलेंडर: FA-φ125 मिमी, एक सेट।
सरल कॉइल स्लिटिंग मशीन के लिए n.hydraulic प्रणाली
मुख्य घटक: 300 किलो वेल्डेड स्टील प्लेट तेल टैंक, विभिन्न हाइड्रोलिक वाल्व, और तेल सर्किट बोर्ड।
हाइड्रोलिक ड्राइव पावर: ई-क्लास 11 किलोवाट मोटर, 30 एमएल विस्थापन, सामान्य दबाव: 70 किग्रा/सेमी,, अधिकतम दबाव: 140 किलोग्राम/सेमी γ।
ओ सरल कॉइल स्लिटिंग लाइन के लिए विद्युत नियंत्रण प्रणाली
1) एक मुख्य नियंत्रण कंसोल और दो सहायक नियंत्रण अलमारियाँ कुंडल लोडिंग और अनलोडिंग की सुविधा प्रदान करती हैं।
2) बिजली की आपूर्ति: तीन-चरण 380V ± 10%, 50Hz, 1Hz
3) मुख्य घटक और अनुप्रयोग: पूरी लाइन में एक मुख्य नियंत्रण कंसोल, डिकॉइलर के लिए एक सहायक नियंत्रण कंसोल, रिकॉइलर के लिए एक सहायक नियंत्रण कंसोल और एक विद्युत नियंत्रण कैबिनेट होता है। संपूर्ण सरल कॉइल स्लिटिंग लाइन केंद्रीकृत नियंत्रण का उपयोग करती है। मुख्य नियंत्रण कंसोल में डिजिटल डिस्प्ले, उच्च और कम गति समायोजन, मैनुअल फीडिंग, निरंतर स्लिटिंग और फॉल्ट अलार्म फ़ंक्शन शामिल हैं। सभी घटकों को आयात किया जाता है या प्रसिद्ध घरेलू ब्रांडों से किया जाता है। एक टचस्क्रीन नियंत्रण प्रणाली गति और अन्य मापदंडों की सेटिंग और समायोजन की सुविधा प्रदान करती है। यह आसानी से मैनुअल, स्टैंड-अलोन और स्वचालित मोड के बीच स्विच कर सकता है, और पूरे के सुरक्षित और कुशल संचालन को सुनिश्चित करने के लिए किसी भी समय प्रत्येक घटक की कामकाजी स्थिति की निगरानी कर सकता हैसरल कॉइल स्लिटिंग लाइन.
 |
 |
 |
