नहीं

घटक का नाम

संख्या

1

कुंडल लोडिंग कार

1 यूनिट

2

हाइड्रोलिक डेकोइलर

1 यूनिट

3

कुंडली

2 इकाइयाँ

4

साइड गाइड डिवाइस

1 यूनिट

5

स्ट्रेटनर मशीन

2 यूनिट

6

उच्च परिशुद्धता बाल काटने की मशीन

1 यूनिट

7

परिवहनTयोग्य

1 यूनिट

8

वायवीयSकील

1 यूनिट

9

हाइड्रोलिक नियंत्रण प्रणाली

1 सेट

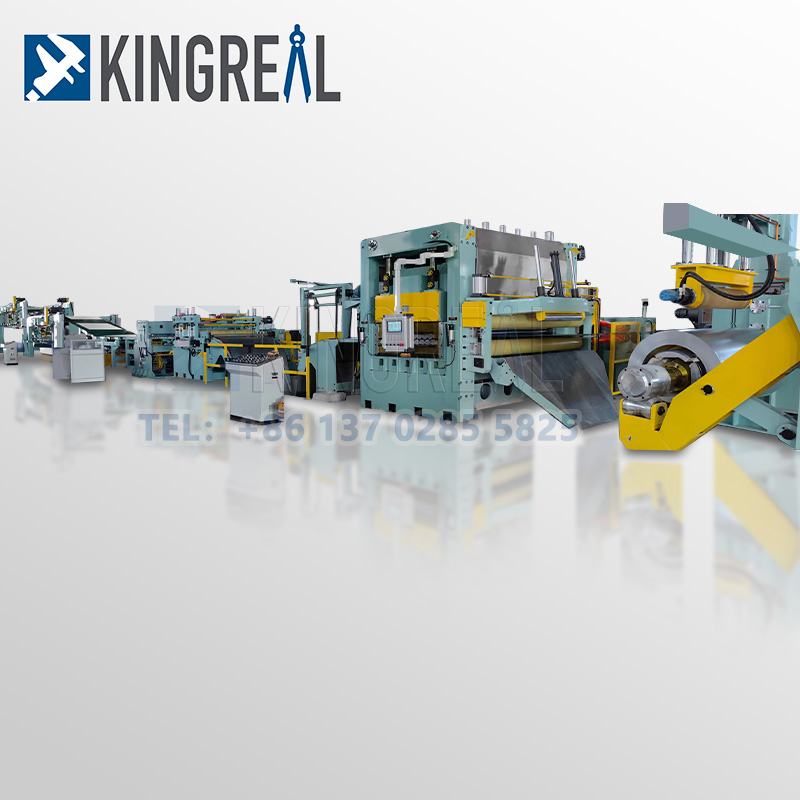

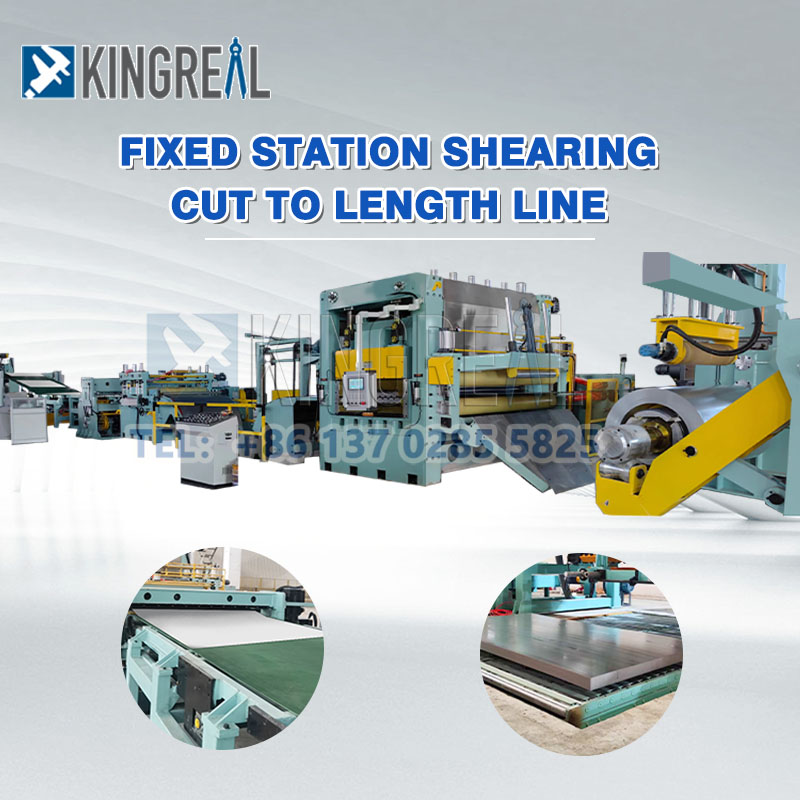

मशीन का नाम

Sटीलcकेन्द्र शासित प्रदेशोंएल कोलंबाईlऑफ़लाइन

कुंडल सामग्री

इस्पात की शीट（अन्य आपूर्ति हो सकती है

अधिकतम कुंडल मोटाई

3मिमी

अधिकतम कुंडल वजन

1600 मिमी

अधिकतम कुंडल ऊंचाई

20 टन

कुंडल आई.डी

508 मिमी, 610 मिमी, 760 मिमी

कुंडल ओ.डी

≤2000 मिमी

अधिकतम काटने की लंबाई

24 महीने

काटने की गति

60 मी/मिनट

कट सहनशीलता

±0.01 एम एम

विद्युत नियंत्रण प्रणाली

पीएलसी स्वचालित नियंत्रण

घटक का नाम

विवरण

विनिर्देश

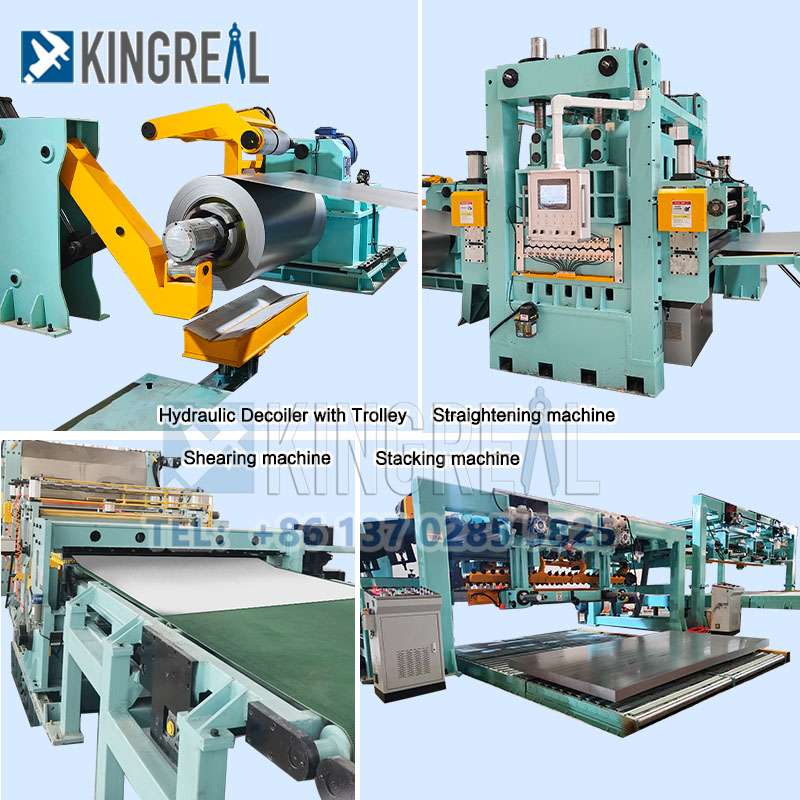

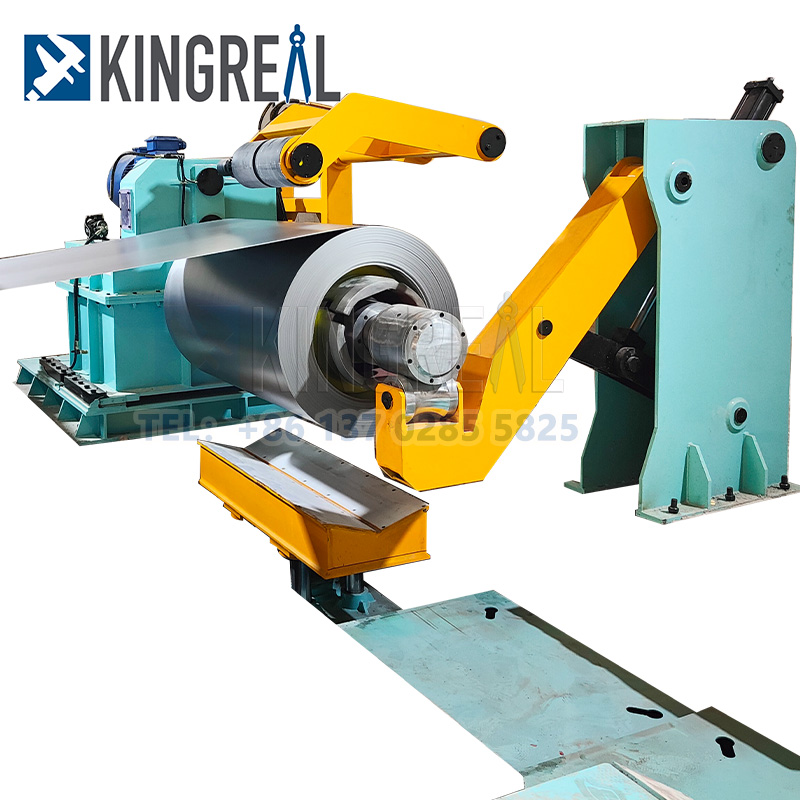

हाइड्रोलिक डेकोइलर

लोडिंग अनुभाग का उपयोग शीट धातु को कतरनी मशीन में कतरने के लिए डालने के लिए किया जाता है।

यह आमतौर पर हाइड्रोलिक लोडिंग तंत्र को अपनाता है, जो स्वचालित लोडिंग का एहसास कर सकता है, और सेंसर के माध्यम से लोडिंग गति और स्थिति को नियंत्रित करता है ताकि यह सुनिश्चित हो सके कि धातु की चादरें कतरनी क्षेत्र में सटीक रूप से प्रवेश करती हैं।

1. पावर: 7.5KW

2. स्पीड रिड्यूसर: X95 दो चरण साइक्लोइडल पिन-व्हील रिड्यूसर

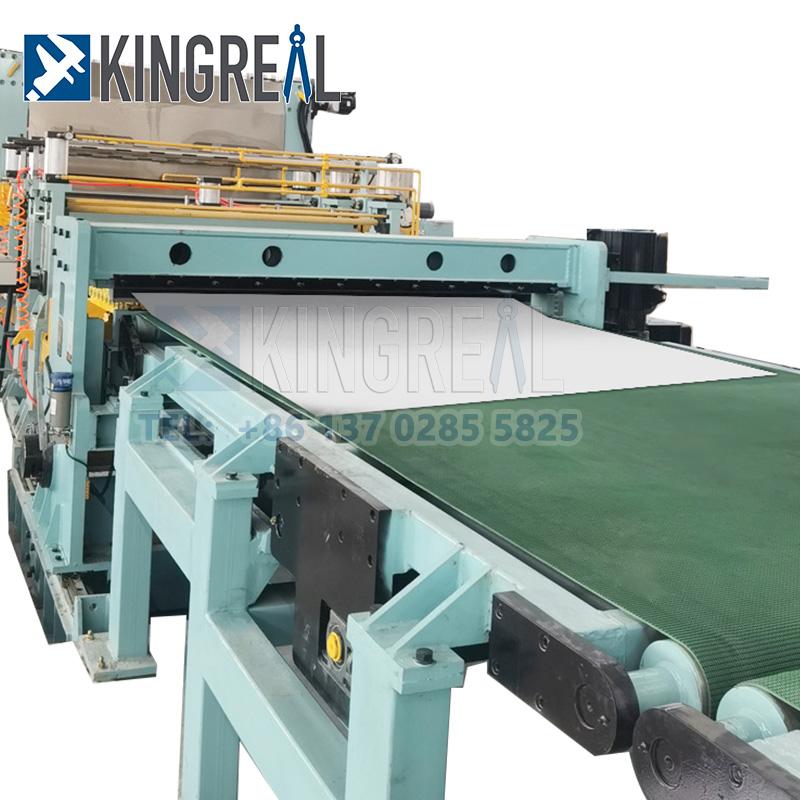

मक्खी कतरने की मशीन

काटने का उपकरण भारी धातु कतरनी लाइन मशीन का प्रमुख घटक है, इसमें आमतौर पर ऊपरी चाकू और निचला चाकू होता है। चाकू उच्च कठोरता और पहनने के प्रतिरोध के साथ उच्च गुणवत्ता वाले मिश्र धातु इस्पात से बने होते हैं।

कतरनी प्रभाव और कट की गुणवत्ता सुनिश्चित करने के लिए ऊपरी चाकू और निचले चाकू के बीच के अंतर को धातु शीट की मोटाई के अनुसार समायोजित किया जा सकता है।

उपरोक्त तालिका का संदर्भ ले सकते हैं

12x2500 हाइड्रोलिक कतरनी 22 किलोवाट

हाइड्रोलिक प्रणाली

हेवी मेटल शीयरिंग लाइन मशीन उन्नत विद्युत नियंत्रण प्रणाली से सुसज्जित है, जिसमें पीएलसी नियंत्रक, टच स्क्रीन ऑपरेटर इंटरफ़ेस और सेंसर शामिल हैं।

नियंत्रण प्रणाली के माध्यम से, मशीन के स्वचालित संचालन और निगरानी को महसूस किया जा सकता है, और कतरनी प्रक्रिया की स्थिरता और सुरक्षा सुनिश्चित करने के लिए कतरनी मापदंडों को समायोजित किया जा सकता है।

1.  प्रवाह: एल=40एल/मिनट

2. दबाव: पी=12एमपीए

3. पावर: 7.5KW
