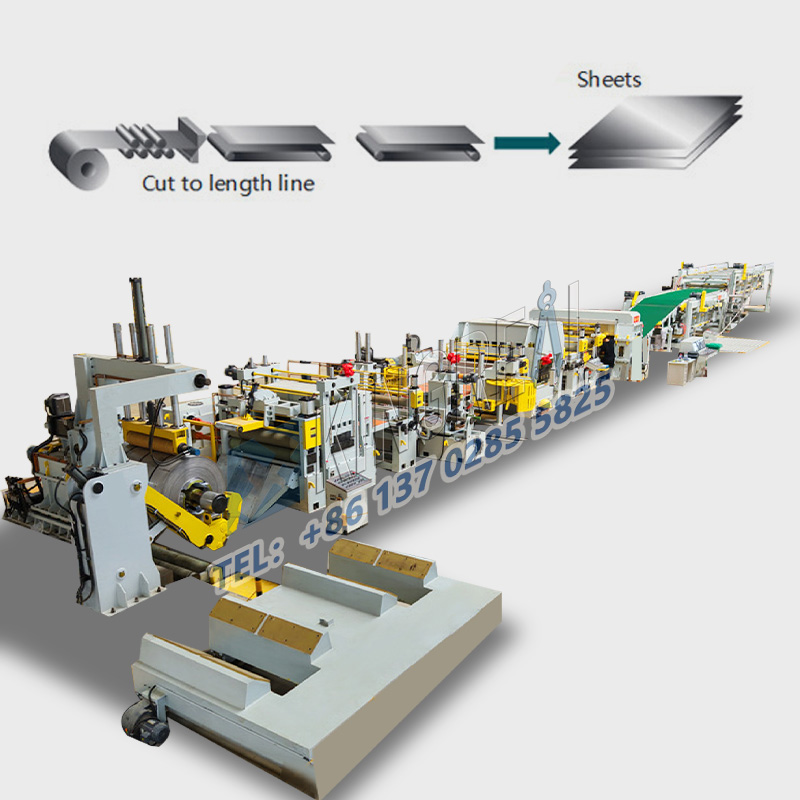

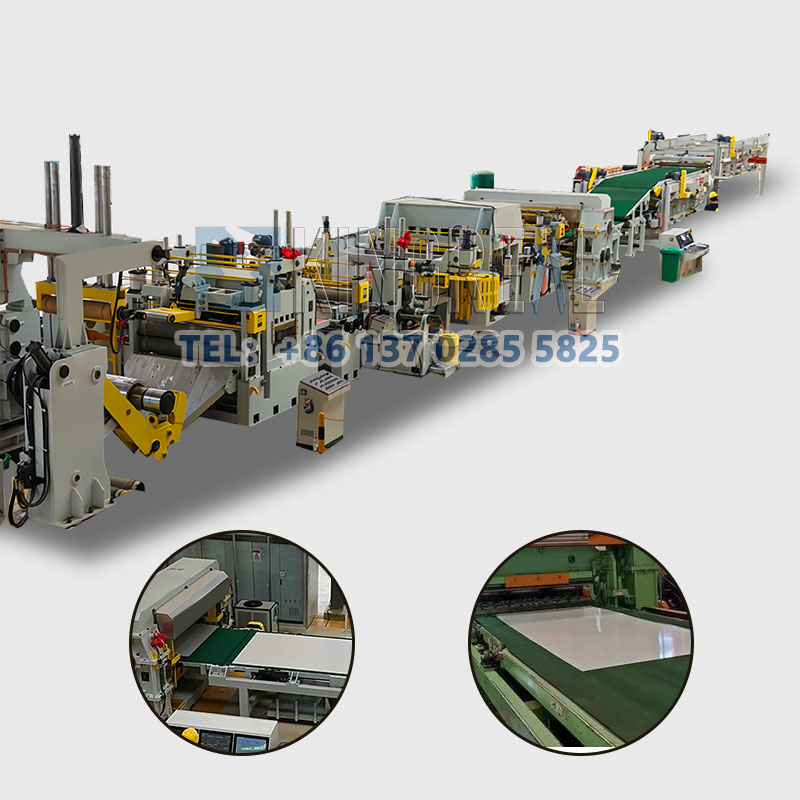

कट-टू-लेंथ शियरिंग लाइन क्या है? किंगरियल शीट मेटल कट टू लेंथ मशीन का उपयोग आमतौर पर ग्राहकों द्वारा निर्दिष्ट चौड़ाई के अनुसार विभिन्न सामग्रियों और मोटाई के कॉइल को डीकोइलर, समतल करने और काटने के लिए किया जाता है। सामान्य कॉइल की मोटाई 0.3-3 मिमी तक होती है, जिसमें विभिन्न कच्चे माल और उत्पादन आवश्यकताओं के लिए अलग-अलग उत्पादन डिजाइन होते हैं। कृपया अपना अनुरोध किंगरियल को बेझिझक भेजें!
किंगरियल स्टील स्लिटर कॉइल प्रोसेसिंग उपकरण निर्माण के क्षेत्र में कार्यरत है, जो ग्राहकों को डिजाइन, उत्पादन और बिक्री में कई प्रकार की सेवाएं प्रदान करता है। सबसे विशिष्ट उत्पाद कॉइल स्लिटिंग मशीन और कट टू लेंथ लाइन हैं। इन मशीनों का व्यापक रूप से धातु की शीटों को विभिन्न आकारों और आकारों में काटने, कतरने या छिद्रण करने के लिए उपयोग किया जाता है।

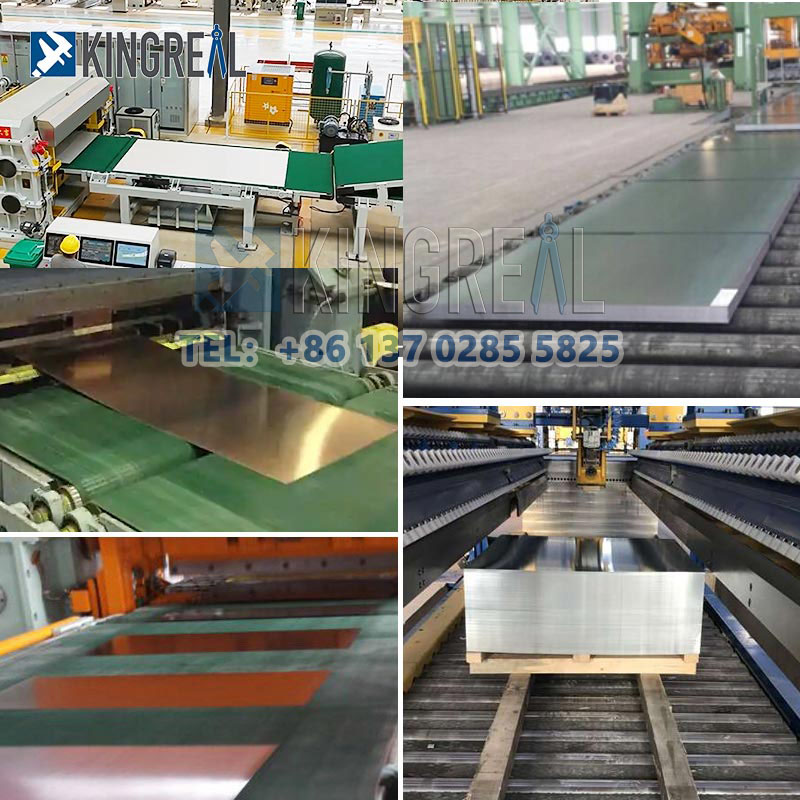

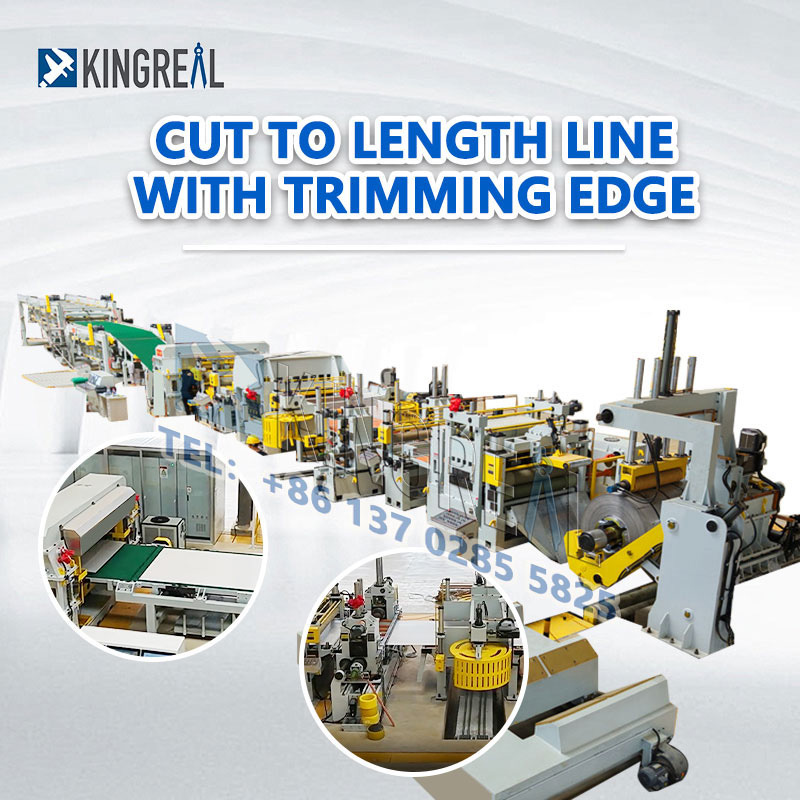

किंगरियल स्टील स्लिटर शीट कॉइल कटिंग मशीन का उपयोग धातु कॉइल्स को खोलने, समतल करने, फीडिंग, कट-टू-लेंथ, ट्रिमिंग और स्टैकिंग के लिए किया जाता है, लागू सामग्रियों में एल्यूमीनियम कॉइल, स्टेनलेस स्टील, कोल्ड रोल्ड स्टील, हॉट रोल्ड स्टील, पीपीजीआई, कॉपर स्ट्रिप शामिल हैं। , और अन्य सामग्री, जो सुनिश्चित करती है कि कतरनी लाइन की विकर्ण सटीकता ≤0.50 मिमी है, और अधिकतम गति इस प्रकार हो सकती है80M/मिनट तक उच्च.
कॉइल्स, सामग्रियों और कतरनी चौड़ाई की विभिन्न मोटाई सीधे धातु शीट स्लिटिंग मशीन के डिजाइन को प्रभावित करेगी। कॉइल्स की सामान्य मोटाई 0.3-3MM है, और सामान्य कतरनी लंबाई 1200-1600MM है, जो अधिकांश ग्राहकों की उत्पादन आवश्यकताओं में से एक है। साथ ही, KINGREAL ग्राहक की निर्दिष्ट उत्पादन आवश्यकताओं के अनुसार डिज़ाइन को अनुकूलित भी कर सकता है, या तो हेवी-ड्यूटी पूरी तरह से स्वचालित अनुकूलित कॉइल स्लिटिंग मशीन चुनें याकॉम्पैक्ट कुंडल लंबाई लाइन में कटौती।
विनिर्माण और बिक्री में 20 से अधिक वर्षों के अनुभव के साथ, KINGREAL STEEL SLITTER सफलतापूर्वक अपनी कतरनी लाइनें जैसे देशों को बेच रहा हैसऊदी अरब, भारत और रूस, और इष्टतम समाधान और बिक्री के बाद सेवा प्रदान करने में सक्षम है।हमसे संपर्क करने के लिए आपका स्वागत है.
(डाउनलोड करने के लिए आप यहां क्लिक कर सकते हैं)

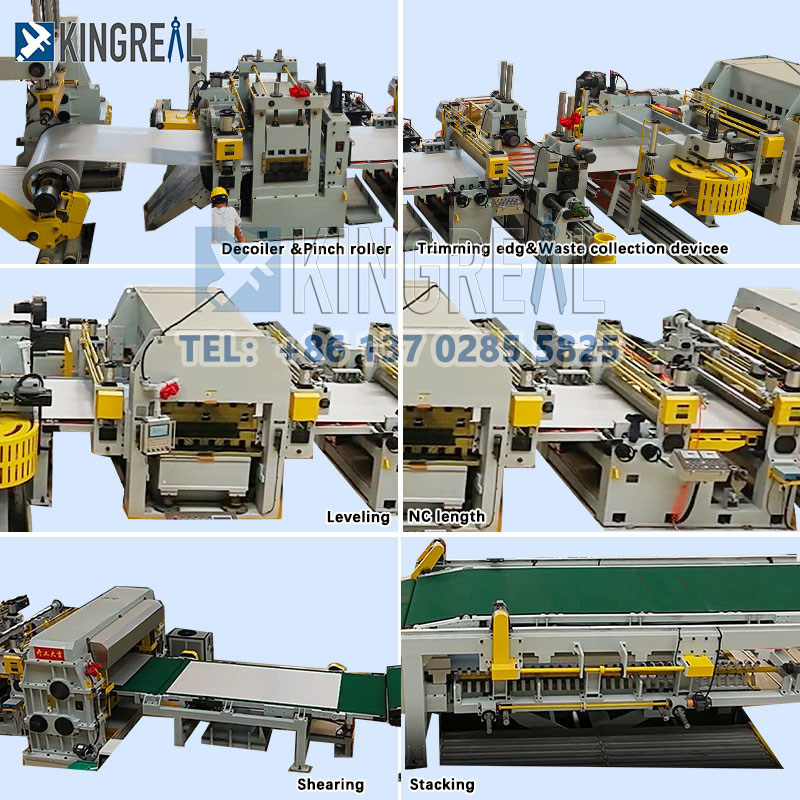

कॉइल ट्रॉली → डेकोइलर → पिंच फ़ीड रोलर फीडिंग → उच्च परिशुद्धता लेवलिंग डिवाइस → निश्चित लंबाई कटिंग → अनलोडिंग टेबल / स्वचालित स्टैकिंग टेबल
|
कुंडलियों की सामग्री |
क्रोम स्टील, गैल्वेनाइज्ड आयरन शीट, गैल्वेनाइज्ड एल्युमीनियम शीट
|
|
कुंडल मोटाई |
0.12-20मिमी
|
|
कुंडल चौड़ाई |
≤1300मिमी
|
|
कुंडल आईडी |
Φ508मिमी
|
|
कुंडल आयुध डिपो |
Φ1600मिमी
|
|
मैक्सकॉइलवेट |
10,000 किग्रा |
|
दूध पिलाने की सटीकता |
लंबाई 1000±0.3 मिमी, विकर्ण 1000±0.5 मिमी |
|
लाइन गति की लंबाई में कटौती करें |
0-80 मी/मिनट समायोज्य |
|
वायवीय विशिष्टता |
5 किग्रा/सेमी² |
|
स्टेकर आकार |
न्यूनतम चौड़ाई 500 मिमी, अधिकतम चौड़ाई 1300 मिमी; न्यूनतम लंबाई 1200 मिमी, अधिकतम |
|
अन्य आकार |
लंबाई: 5000 मिमी; ऊंचाई: 20-400 मिमी
|
|
भोजन और कतरनी की गति |
1m≤30m/मिनट या उत्पाद की लंबाई पर निर्भर करता है
|
|
मशीन की दिशा |
बाएँ से दाएँ (पुष्टि करने के लिए) |
|
कुल स्थापना शक्ति |
लगभग 35 किलोवाट
|
- कुंडल ट्रॉली कार
- हाइड्रोलिक डेकोइलर
- प्रवेश गाइड
- चार/छह हाई लेवलिंग मशीन
- रिंग ब्रिज
- साइड गाइड पुली
- सीएनसी सर्वो फीडिंग स्ट्रेटनिंग मशीन
- माप प्रणाली
- कतरने की मशीन
- कन्वेयर टेबल
- वायवीय अनलोडिंग डिवाइस
- हाइड्रोलिक लिफ्टिंग टेबल
- कार को खोलना
- हाइड्रोलिक प्रणाली
- हवाई प्रणाली
- विद्युत प्रणाली पीएलसी नियंत्रण
कार्य: इसका उपयोग सामग्री को समतल करने और निश्चित लंबाई में खिलाने के लिए किया जाता है।
मुख्य संरचना: लेवलिंग रोलर, इलेक्ट्रिक पार्ट, बैक प्रेशर रोलर असेंबली, फीडिंग और डिस्चार्जिंग सपोर्ट सीट असेंबली।
लेवलिंग रोलर: Gcr15 हीट ट्रीटमेंट स्टील को बुझाया और तड़का लगाया जाता है और फिर उच्च आवृत्ति उपचार के साथ संसाधित किया जाता है। दो बार इलेक्ट्रोप्लेटिंग और बेलनाकार पीसने के बाद, सतह चमकदार होती है और कोई निशान नहीं होता है, और कठोरता HRC62 डिग्री या उससे अधिक तक पहुंच जाती है। लेवलिंग शाफ्ट का व्यास ø100mm है। लेवलिंग रोलर को उठाने के लिए वर्म गियर को मैन्युअल रूप से समायोजित करें।
कार्य: इसका उपयोग निश्चित-लंबाई वाली सामग्रियों को काटने के लिए किया जाता है।
मुख्य संरचना: मुख्य फ्रेम, ब्लेड, वायवीय क्लच, विद्युत भाग, आदि।
मुख्य फ्रेम: पूरे फ्रेम को उच्च गुणवत्ता वाले कार्बन संरचनात्मक स्टील से वेल्ड किया गया है और वेल्डिंग के बाद एनील्ड किया गया है।
ब्लेड: ब्लेड Cr12 सामग्री से बना है, गर्मी उपचार कठोरता HRC62 डिग्री तक पहुंचती है, और चार-तरफा कटिंग एज को बदला जा सकता है।
वायवीय क्लच संरचना: पारंपरिक यांत्रिक ब्रेकिंग विधि को बदलना, कम शोर, लंबी सेवा जीवन और सटीक।
कार्य: सामग्री परिवहन के लिए उपयोग किया जाता है।
मुख्य संरचना: फ्रेम, हाइड्रोलिक सिस्टम, डिस्चार्ज रोलिंग प्लेटफॉर्म, आदि।
फ़्रेम: इसे कार्बन स्टील से वेल्ड किया गया है, जो स्थिर और दृढ़ है। कैंची-प्रकार का डिज़ाइन, सिलेंडर को फैलाया और उठाया जाता है।
डिस्चार्जिंग के लिए अपलिफ्टिंग प्लेटफॉर्म: तेल मोटर सामग्री डिस्चार्ज को प्रसारित करने के लिए ड्रम को घुमाने के लिए ट्रांसमिशन स्प्रोकेट को चलाती है।

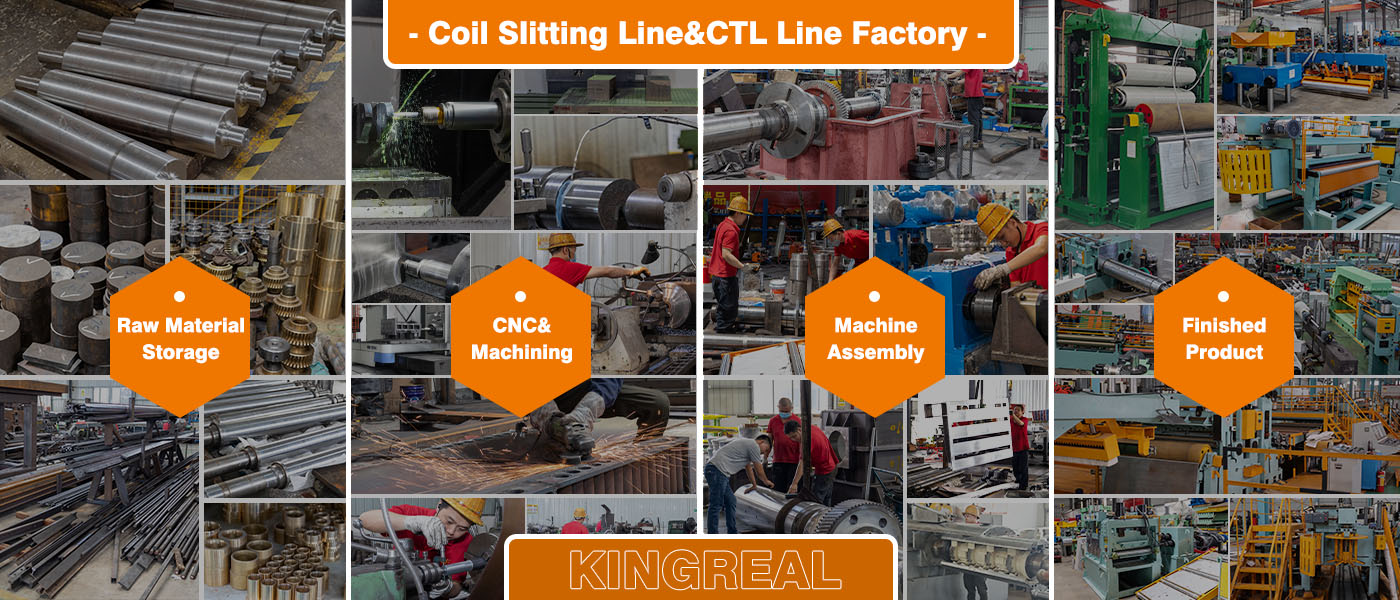

किंगरियल स्टील स्लिटर ने यह सुनिश्चित करने के लिए एक सख्त गुणवत्ता नियंत्रण प्रक्रिया स्थापित की है कि प्रत्येक उत्पादन चरण मानकों और आवश्यकताओं को पूरा करता है। इसमें कच्चे माल की खरीद, उत्पादन प्रक्रिया, असेंबली, परीक्षण आदि शामिल हैं। यह सुनिश्चित करने के लिए कि मशीन का प्रत्येक भाग गुणवत्ता मानकों को पूरा करता है।
इसने अंतर्राष्ट्रीय CE प्रमाणपत्र प्रमाणन भी पारित कर दिया है।
