सीआर कॉइल कट टू लेंथ लाइन का वीडियो प्रदर्शन - किंगरियल स्लिटर:

उत्पादन लाइन विवरण:

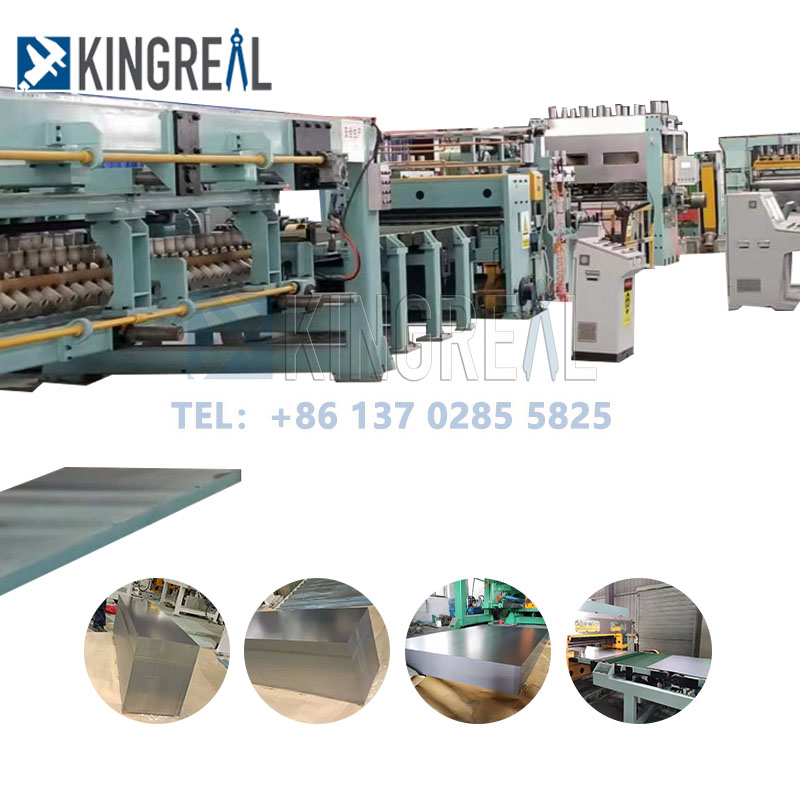

किंगरियल स्लिटर सीआर कॉइल कट टू लेंथ लाइन एक लाइन है जिसे विशेष रूप से शीट की एक निर्दिष्ट लंबाई प्राप्त करने के लिए अनकॉइलिंग, लेवलिंग, कट-टू-लेंथ, ट्रिमिंग और स्टैकिंग जैसी प्रक्रियाओं की एक श्रृंखला के माध्यम से मूल कॉइल से धातु कॉइल को संसाधित करने के लिए डिज़ाइन किया गया है। धातु। यह हमारे ग्राहकों की विभिन्न उत्पादन आवश्यकताओं को पूरा करता है: -कच्चा माल: हॉट रोल्ड स्टील, कोल्ड रोल्ड स्टील, गैल्वेनाइज्ड स्टील, कलर कोटेड स्टील, हाई स्ट्रेंथ स्टील, स्टेनलेस स्टील, एल्यूमीनियम, तांबा और मिश्र धातु; -मोटाई सीमा: हल्के उपकरण: 0.3-3MM. मध्यम उपकरण: 3-6MM भारी उपकरण: 6-20MM

कार्य करने की प्रक्रिया:

लोडिंग ट्रॉली कार - हाइड्रोलिक डेकोइलर - हाइड्रोलिक प्रेसिंग और गाइडिंग - उच्च परिशुद्धता स्ट्रेटनर - लंबाई में कटौती मशीन - ऑटो स्टेकर - इलेक्ट्रिक कंट्रोल सिस्टम - हाइड्रोलिक सिस्टम

कॉन्फ़िगरेशन विकल्प:

किंगरियल स्लिटर, 20 से अधिक वर्षों के उत्पादन अनुभव के साथ कोल्ड रोल्ड कट-टू-लेंथ लाइनों के आपूर्तिकर्ता के रूप में, ग्राहकों को उनकी विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए विविध डिजाइन समाधान प्रदान करने के लिए प्रतिबद्ध है।

कट-टू-लेंथ लाइन धातु कॉइल को संसाधित करने और उत्पादन करने के लिए ग्राहक की आवश्यकताओं के अनुसार विभिन्न घटकों को संयोजित करने में सक्षम है, और प्रत्येक लाइन को घटकों से मेल खाने के लिए कॉइल के कच्चे माल, मोटाई और प्रसंस्करण आवश्यकताओं को ध्यान में रखना होगा। सबसे आम वैकल्पिक भाग:

- स्ट्रेटनर मशीन परिशुद्धता समतलन; रफ लेवलिंग; दोहरे स्तर वाले
- ट्रिमिंग डिवाइस
- स्वचालित स्टैकिंग

तकनीकी विनिर्देश:

मुख्य घटक विवरण:

डेकोइलर इस उपकरण की सहायता से, तनाव अनकोइलिंग फ़ंक्शन को प्राप्त करने के लिए लोड-असर स्टील कॉइल को क्लैंप किया जा सकता है और खोला जा सकता है। फ्रेम बॉडी, रील, ट्रांसमिशन सिस्टम, प्रेस मटेरियल सिस्टम, टेंशन सिस्टम, स्नेहन सिस्टम और हाइड्रोलिक सिस्टम इसके घटक भाग हैं। ड्राइव तंत्र: क्लच तंत्र सामान्य अनकॉइलिंग और सामग्री के निष्क्रिय निर्वहन के दौरान शक्ति के पृथक्करण का एहसास करता है। अनकॉइलर के स्पिंडल को मोटर द्वारा घुमाने के लिए धकेला जाता है, जिससे स्टील कॉइल के खुलने और सिर की फीडिंग का एहसास होता है। बढ़ती और सिकुड़ती प्रणाली: पच्चर के आकार का स्लाइडर और धुरी पर स्लाइडिंग सीट बढ़ते और सिकुड़ते सिलेंडर द्वारा प्रदान किए गए तनाव के माध्यम से विस्थापन उत्पन्न करती है, जिससे वृद्धि का एहसास होता है।
उच्च परिशुद्धता लेवलर मशीन संरचना और उद्देश्य: असमान स्टील प्लेट समतलन इसका इच्छित उद्देश्य है। लेवलिंग मशीन छह-परत रोलर निर्माण का उपयोग करती है। सर्वोत्तम लेवलिंग प्रभाव प्राप्त करने के लिए, प्रत्येक लेवलिंग रोलर को सटीक मोड़, तड़के, क्रोमियम चढ़ाना और पीसने के माध्यम से संसाधित किया जाता है। एक सार्वभौमिक युग्मन के साथ, वितरण गियर बॉक्स लेवलिंग रोलर्स को स्वतंत्र रूप से चलाता है, जिससे एकल मशीन आगे और पीछे दोनों तरफ घूमने में सक्षम होती है।
लंबाई में कटौती करने वाली मशीन 1. यूनिट उपकरण का वजन: 600 टन से अधिक, जटिल संरचना, विनिर्माण कठिनाई, उच्च असेंबली परिशुद्धता, उच्च स्तर का स्वचालन नियंत्रण। 2. कतरनी ब्लेड की समानता: अधिकतम 5.2 मीटर लंबाई के ऊपरी और निचले कतरनी ब्लेड पर 0.1 मिमी समानता की गारंटी है। 3.शीयर ब्लेड क्लीयरेंस: सुरक्षित और स्थिर कतरनी सुनिश्चित करने के लिए 0.45 मिलीमीटर की न्यूनतम कतरनी ब्लेड क्लीयरेंस में। 4. काटने का समय और परिशुद्धता: उच्च परिशुद्धता, उच्च गुणवत्ता वाले कतरनी के लिए 50 मिमी मोटी, 5 मीटर चौड़ी स्टील प्लेट के लिए शुद्ध कतरनी समय के 3.6 सेकंड में उपकरण के तकनीकी लाभों में शामिल हैं: अत्यधिक कठोर, कम-विरूपण फ्रेम विशेषताएं जो स्थिर कतरनी प्रदान करती हैं और नाटकीय रूप से कतरनी गुणवत्ता में सुधार करती हैं। स्वतंत्र ड्राइव के साथ ओवर-बैलेंस्ड ऑसिलेटिंग रोलर कन्वेयर तकनीक स्टील प्लेट के झुकने की विकृति को कम करती है और कतरनी की गुणवत्ता में सुधार करती है। संरचना को सरल बनाने और पहनने वाले भागों के जीवन में सुधार करने के लिए पतली तेल स्नेहन संरचना, तेल महल सील संरक्षण और स्व-चिकनाई सामग्री का अनुप्रयोग।

हमें क्यों चुनें:

- व्यापक परियोजना उत्पादन अनुभव (20 वर्ष से अधिक) - पूर्ण उत्पादन समाधान - तकनीकी टीम और बिक्री उपरांत टीम -घरेलू और अंतर्राष्ट्रीय प्रदर्शनियाँ
