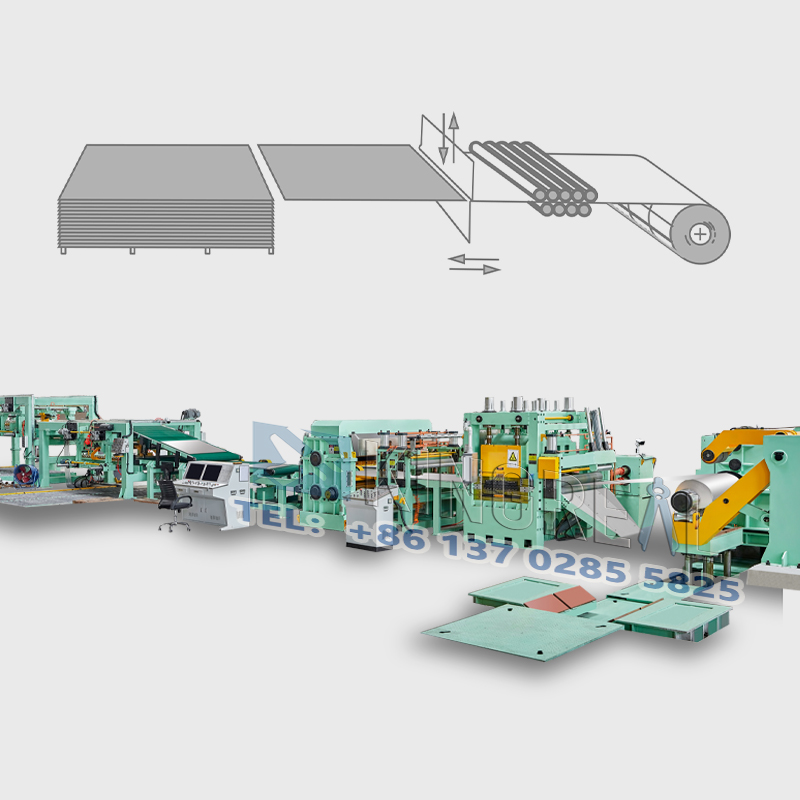

मेटल कट टू लेंथ मशीन का उपयोग शीट धातुओं को कुंडल से शीट तक काटने, शीट को सीधा करने और लंबाई में कटौती के बाद शीट को मेटल कट टू लेंथ लाइन पर ढेर करने के लिए किया जाता है। मानक धातु कट टू लेंथ लाइन में डिकॉयलर, लेवलिंग मशीन, फीडिंग, शियरिंग यूनिट और स्टैकिंग यूनिट शामिल है।
मेटल कट टू लेंथ मशीन के बारे में वीडियो
मेटल कट टू लेंथ मशीन का विवरण
किंगरियल स्टील स्लिटर धातुकट टू लेंथ मशीन हैआगे की धातु प्रसंस्करण के लिए विभिन्न मोटाई की धातु की कुंडलियों को निर्दिष्ट चौड़ाई की शीटों में काटने के लिए डिज़ाइन।
मेटल कट टू लेंथ लाइन में आमतौर पर उत्पादन लाइन के कुशल संचालन को सुनिश्चित करने के लिए कई उत्पादन उपकरण शामिल होते हैं। लंबाई में धातु की कटौती वाली रेखाओं का उपयोग आमतौर पर 0.3-12 मिमी या उससे अधिक मोटाई वाली धातु सामग्री को संसाधित करने के लिए किया जाता है, जिसकी अधिकतम मोटाई 25 मिमी होती है। यदि आपको एक विशिष्ट मोटाई के कॉइल प्रसंस्करण की आवश्यकता है, तो कृपया किंगरियल स्टील स्लिटर से संपर्क करें। किंग्रियल स्टील स्लिटर इंजीनियर पूरी तरह से परामर्श के बाद एक अनुकूलित मेटल कट टू लेंथ मशीन समाधान प्रदान करेंगे।
आमतौर पर, मेटल कट टू लेंथ लाइन में डिकॉयलर, स्ट्रेटनर, फीडर, शीयरिंग यूनिट और स्टैकिंग यूनिट जैसे सटीक घटक होते हैं। इसके अलावा, मेटल कट टू लेंथ मशीन का पीएलसी सिस्टम लंबाई, कट की संख्या और गति जैसी जानकारी प्रदर्शित करता है। जब ग्राहक की कटौती की निर्धारित संख्या पूरी हो जाती है, तो धातु की लंबाई वाली रेखा स्वचालित रूप से बंद हो जाती है, जो इसकी असाधारण बुद्धिमत्ता का प्रदर्शन करती है।
मेटल कट टू लेंथ लाइनों के अलावा, किंगरियल स्टील स्लिटर विभिन्न सामग्रियों और विभिन्न उत्पादन विशेषताओं और जरूरतों के लिए विभिन्न प्रकार की मेटल कट टू लेंथ लाइनें भी डिजाइन करता है, जैसे
1. स्टेनलेस स्टील को लंबाई की लाइन में काटा गया
2. स्टील को लंबाई की लाइन में काटें
3. ट्रिमिंग के साथ लंबी लाइन में काटें
4. स्वचालित स्टैकिंग के साथ धातु को लंबाई की लाइन में काटा जाता है
5. स्लिटिंग और मेटल कट को लंबाई वाली रेखाओं में मिलाना
मेटल कट टू लेंथ मशीन का वर्कफ़्लो
कॉइल ट्रॉली → डेकोइलर → पिंच फ़ीड रोलर फीडिंग → उच्च परिशुद्धता लेवलिंग डिवाइस → निश्चित लंबाई कटिंग → अनलोडिंग टेबल / स्वचालित स्टैकिंग टेबल

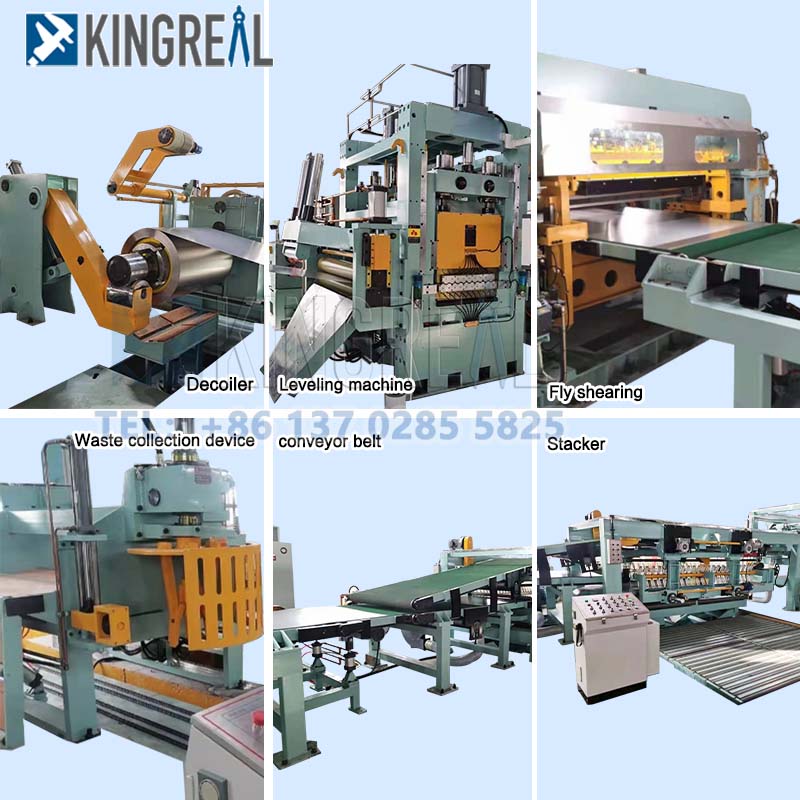

मेटल कट टू लेंथ लाइन के मुख्य घटक विवरण
किंगरियल स्टील स्लिटर हाइड्रोलिक कैंटिलीवर का डिज़ाइन दुश्मन कॉइल का समर्थन करता है और अनकॉइलिंग करता है, जिसकी अधिकतम क्षमता 15 टन है।
डिकॉयलर को वापस लेने योग्य और कुंडल के अंदर के व्यास के लिए उपयुक्त बनाने के लिए हाइड्रोलिक सिलेंडर का उपयोग किया जाता है। यह एक कैंटिलीवर आर्म से सुसज्जित है।
किंगरियल स्टील स्लिटर लेवलिंग मशीन को उच्च गति फ़ीड और सटीक लंबाई नियंत्रण समायोजन के लिए सर्वो मोटर द्वारा नियंत्रित किया जाता है। प्रोग्रामयोग्य नियंत्रण के साथ कंट्रोल कंसोल पर ऑपरेशन किया जाता है।
ड्राइव विधि: 15 किलोवाट सर्वो मोटर, सटीक कटौती ड्राइव, रोलर्स को खिलाने के लिए सिंक्रनाइज़ कन्वेयर बेल्ट
फीडर डायरेक्ट सिग्नल स्वचालित कतरनी के साथ हाइड्रोलिक अप और डाउन कतरनी सहित कटिंग मोड। गैप एडजस्टमेंट डिजाइन कटिंग सामग्री का उपयोग, गर्मी उपचार सुरक्षित रूप से 2 मिमी स्टील प्लेट को कतर सकता है।
वायवीय प्रणाली में गैस स्रोत (मांगकर्ता द्वारा प्रदान किया गया), गैस स्रोत प्रसंस्करण घटक, सेलेनॉइड, संबंधित पाइपलाइन और सिलेंडर आदि शामिल हैं।
सेलेनोइड और अन्य घटक उच्च गुणवत्ता वाले उत्पादों से बने होते हैं।
तकनीकी पैरामीटर: वायु स्रोत दबाव: 0.4-0.6 एमपीए। क्षमता: 1m³/मिनट।
मेटल कट टू लेंथ मशीन की उपकरण सूची
हाइड्रोलिक कुंडल कार
- हाइड्रोलिक डिकॉयलर
- हाइड्रोलिक प्रवेश गाइड
- चार/छह हाई लेवलिंग मशीन
- रिंग ब्रिज
- साइड गाइड पुली
- सीएनसी सर्वो फीडिंग स्ट्रेटनिंग मशीन
- माप प्रणाली
- कतरने की मशीन
- कन्वेयर टेबल
- वायवीय अनलोडिंग डिवाइस
- हाइड्रोलिक लिफ्टिंग टेबल
- कार को खोलना
- हाइड्रोलिक प्रणाली
- हवाई प्रणाली
- विद्युत प्रणाली पीएलसी नियंत्रण
मेटल कट टू लेंथ मशीन की विशिष्टता
|
मशीन का प्रकार |
धातु को लंबाई की रेखा से काटें |
|
कुंडल सामग्री |
धातु का तार（अन्य को अनुकूलित किया जा सकता है |
|
कुंडल की मोटाई |
0.5-10मिमी |
|
कुंडल की चौड़ाई |
600-2000 मिमी |
|
कुंडल भीतरी व्यास |
500/610 मिमी |
|
कुंडल बाहरी व्यास |
≤2000 मिमी |
|
काटने की गति |
10-70 मी/मिनट |
|
लंबाई में कटौती सटीकता |
±1.5 मिमी |
|
लंबाई सीमा में कटौती |
500~4000मिमी |
|
शीट लेवलिंग समतलता |
≤±1.5mm/m² |
किंगरियल स्टील स्लिटर ग्राहकों की उत्पादन आवश्यकताओं को पूरी तरह से पूरा करने वाली लंबाई वाली लाइनों में मेटल कट प्रदान करने के लिए, किंगरियल स्टील स्लिटर सामग्री की मोटाई, सामग्री, चौड़ाई, आवश्यक गति और उत्पादन पैमाने सहित हमारे ग्राहकों के विशिष्ट चित्रों और आवश्यकताओं के आधार पर मेटल कट टू लेंथ मशीन निर्माण समाधान को अनुकूलित करता है। निम्नलिखित कुछ विशेष धातु कट टू लेंथ लाइन विनिर्माण विकल्प हैं:
लैमिनेटिंग डिवाइस के साथ लंबाई में धातु काटने की मशीन
शीट मेटल की सतह की चिकनाई के लिए किंगरियल स्टील स्लिटर ग्राहकों की कठोर आवश्यकताओं को पूरा करने के लिए, किंगरियल स्टील स्लिटर एक लेमिनेटिंग डिवाइस के साथ मेटल कट को लंबाई की लाइनों से लैस कर सकता है। धातु का तार कतरनी मशीन में प्रवेश करने से पहले, सतह पर फिल्म की एक परत लगाई जाती है, जिससे कतरनी प्रक्रिया के दौरान इसे तेज ब्लेड से खरोंचने से बचाया जा सके।
डबल लेवलर्स के साथ मेटल कट टू लेंथ मशीन
शीट मेटल की सपाटता के लिए किंगरियल स्टील स्लिटर ग्राहकों की कठोर आवश्यकताओं को पूरा करने और बाद के माध्यमिक प्रसंस्करण पर समय बचाने के लिए, किंगरियल स्टील स्लिटर डबल लेवलर के साथ मेटल कट टू लेंथ मशीनों को सुसज्जित करता है। अधिकतम समतलता सुनिश्चित करते हुए धातु का तार दो लेवलिंग चरणों से गुजरता है।
दोहरी स्टैकिंग तालिकाओं से सुसज्जित धातु की लंबाई वाली लाइन
मेटल कट टू लेंथ मशीन की उत्पादन प्रक्रिया में समग्र दक्षता में सुधार करने के लिए, किंगरियल स्टील स्लिटर मेटल कट टू लेंथ लाइन को दोहरी स्टैकिंग टेबल से सुसज्जित कर सकता है। यह प्रणाली उच्च गुणवत्ता सुनिश्चित करते हुए शीट मेटल को स्टैक करने की गति को बढ़ाती है।
हमई और धातु की लंबाई की रेखा पर कटौती का ध्यान
1.वजन को संतुलित रखने के लिए कॉइल को सही लगाना चाहिए। कॉइल ट्रॉली को रीसेट करने से पहले कॉइल को डिकॉयलर में ठीक करना और तनाव देना होगा।
2. पहले कॉइल हेड को ट्रैक्शन रोलर से दबाएं, फिर कॉइल हेड को खुलने से रोकने के लिए कॉइल पैकेज खोलें।
3.जब मशीन चल रही हो तो ऑपरेटर को कॉइल पर खड़ा नहीं होना चाहिए।
