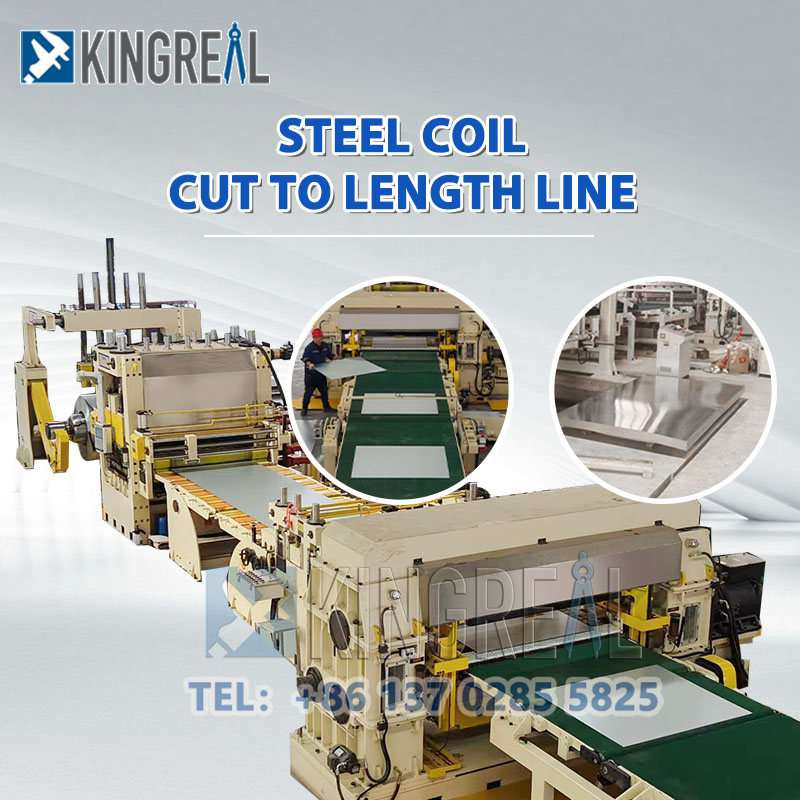

किंग्रियल फ्लाई शीयर के साथ कट टू लेंथ मशीन की पेशकश करता है, जिसकी गति 80M/मिनट तक हो सकती है, जिससे ग्राहकों को मेटल कट टू लेंथ आउटपुट में अधिक उत्पादन लाभ मिल सकता है।
किंगरियल स्टील स्लिटर कट-टू-लेंथ लाइनों के क्षेत्र में एक विशेष निर्माता और निर्माता है और अपने ग्राहकों के लिए इष्टतम समाधान लाने के लिए प्रतिबद्ध है।
ग्राहक की आवश्यक धातु काटने की क्षमता, संसाधित होने वाले कच्चे माल की सीमा और संयंत्र की उत्पादन आवश्यकताओं के आधार पर।

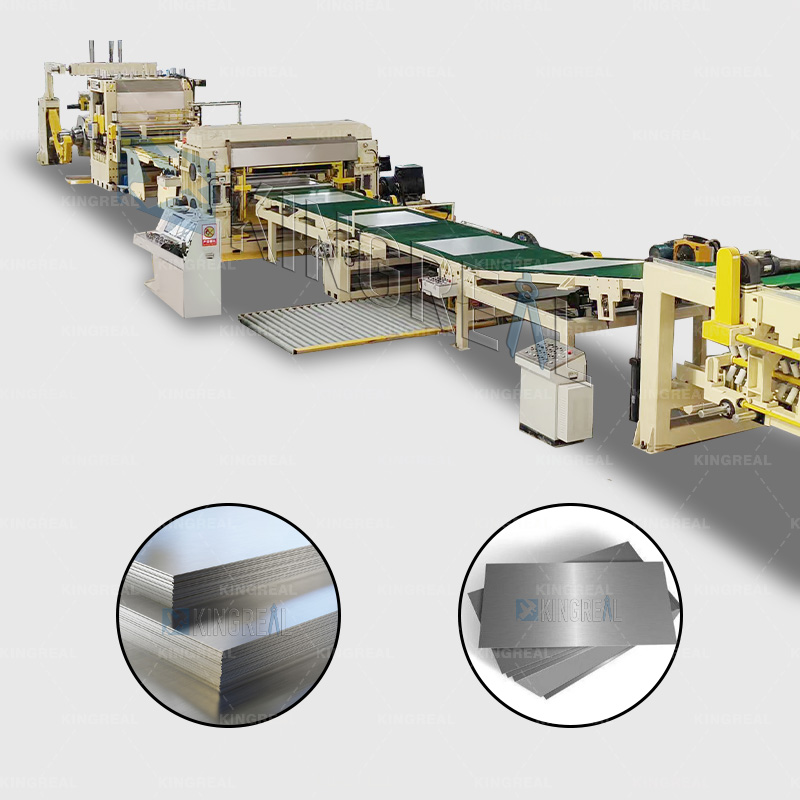

फ्लाई शीयर के साथ कट टू लेंथ मशीन निरंतर धातु की पट्टियों को विशिष्ट लंबाई की प्लेटों या शीटों में काटने के लिए एक औद्योगिक मशीन है। फ्लाई शियरिंग में किंगरियल डिज़ाइन
उच्च गति की गति के दौरान बिना रुके धातु की पट्टियों की निरंतर स्वचालित और सटीक कटाई का एहसास होता है, जिसकी गति 80M/मिनट तक हो सकती है। इसका उपयोग मुख्य रूप से स्टील में किया जाता है,

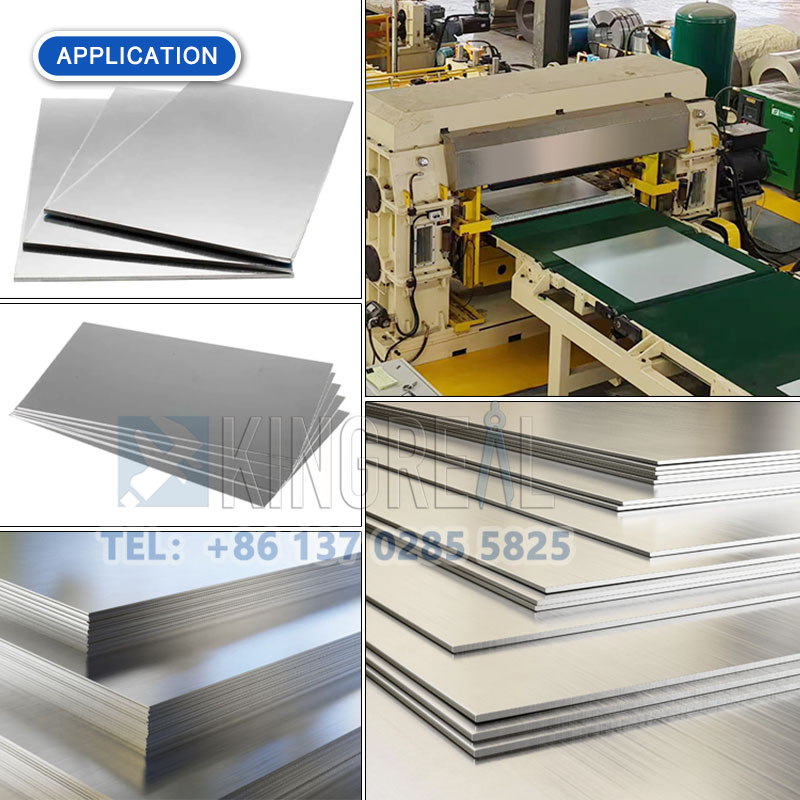

एल्यूमीनियम, तांबा और अन्य धातु प्रसंस्करण उद्योग, और ऑटोमोटिव, घरेलू उपकरणों, निर्माण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

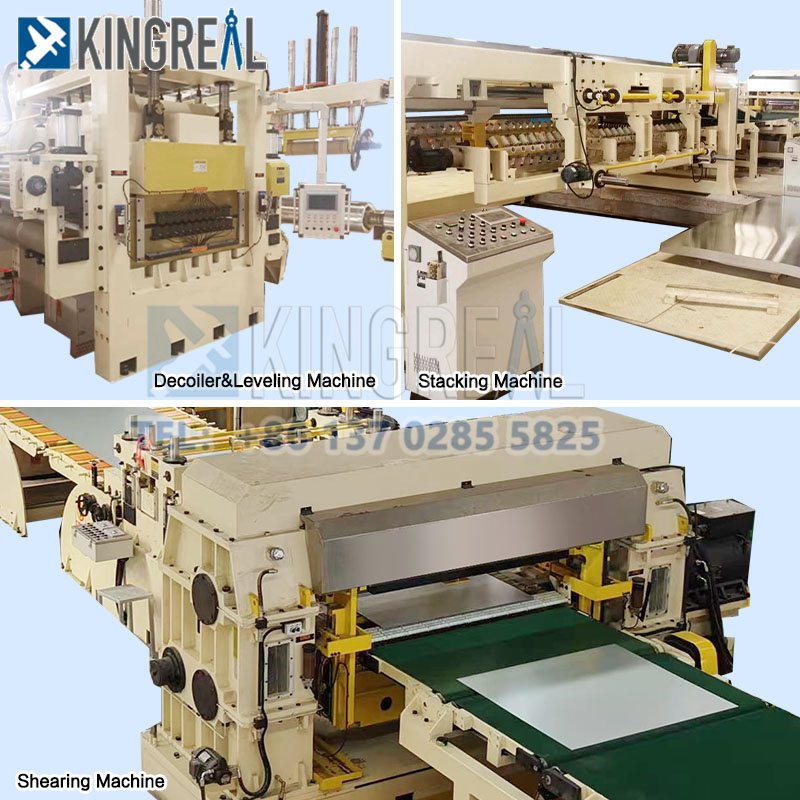

जब उत्पादन लाइन काम कर रही होती है, तो डिकॉयलर फीडिंग स्थिति में होता है। लेवलिंग के लिए शीट सामग्री 6 परतों 21 रोलर्स उच्च परिशुद्धता लेवलिंग मशीन में प्रवेश करने के बाद, यह इलेक्ट्रिक आई नियंत्रित लूपर और पार्श्व तंत्र द्वारा एनसी लंबाई मापक में प्रवेश करती है। एनसी लंबाई मापक आकार निर्धारित करता है और फिर सामग्री को अगले चरण रोटेट कटिंग मशीन में भेजता है; जब एनसी फीडिंग निर्धारित आकार तक पहुंच जाती है। कतरनी मशीन शीट सामग्री को काट देती है, और कटी हुई शीट सामग्री को उत्पाद स्टैकिंग मशीन में संदेश देने वाले उपकरण द्वारा बड़े करीने से स्टैक किया जाता है और स्टैकिंग स्टील शीट का लिफ्टिंग प्लेटफॉर्म स्टील शीट की ऊंचाई में वृद्धि के साथ स्वचालित रूप से कम हो सकता है; जब प्लेटों का निर्धारित मूल्य पूरा हो जाएगा, तो उत्पादन लाइन स्वचालित रूप से बंद हो जाएगी। इस समय, लिफ्टिंग प्लेटफ़ॉर्म को मैन्युअल नियंत्रण से नीचे किया जाएगा, डिस्चार्ज ट्रॉली को बाहर निकाला जाएगा, और उसी समय एक और डिस्चार्ज ट्रॉली को अंदर चलाया जाएगा, जो अगले कार्य चक्र में प्रवेश करेगी।
कच्चे माल की तालिका | एक इकाई |
भोजन के लिए ट्रॉली | एक इकाई |
सामने सहायक सहायता | एक इकाई |
अनकॉइलर + अनवाइंडिंग डिवाइस | 1 सेट |
सिक्स-लेयर-रोलर्स लेवलिंग मशीन + वर्किंग रोलर्स सेल्फ-क्लीनिंग सिस्टम | एक इकाई |
ऊपरी तरफ फिल्म लेमिनेशन मशीन | एक इकाई |
लघु लूपर | एक इकाई |
साइड गाइडिंग डिवाइस | एक इकाई |
पिंच एनसी लंबाई मापक | एक इकाई |
मक्खी कतरने की मशीन | एक इकाई |
संदेशवाहक मशीन | एक इकाई |
उत्पाद स्टैकिंग मशीन | एक इकाई |
कच्चा माल | सीआरसी स्टील |
मोटाई | 0.4-3.0मिमी |
चौड़ाई | ≤1500मिमी |
कुंडल वजन | ≤ 20T |
लंबाई | 500-6000 मिमी |
लंबाई की सहनशीलता | L=2m≤±0.3mm(2.0mm) |
विकर्ण सहनशीलता | L=2m≤±0.5mm(2.0mm) |
रफ़्तार | 0~80मी/मिनट (स्टेपलेस स्पीड रेगुलेशन) |
गति से स्ट्रिप करें | 0~15मी/मिनट |
नियंत्रण | एसी आवृत्ति रूपांतरण नियंत्रण |
![]() |
![]() |
![]() |
Aउन्नतयह सुनिश्चित करने के लिए सर्वो नियंत्रण प्रणाली या सिंक्रोनाइज़ेशन नियंत्रण प्रणाली का उपयोग किया जाता हैफ्लाइंग शीयर उपकरण धातु पट्टी की चलती गति के साथ सिंक्रनाइज़ होता है।
नियंत्रण प्रणाली विभिन्न कटिंग लंबाई को समायोजित करने के लिए वास्तविक समय में उपकरण की गति की निगरानी और समायोजन करने में सक्षम हैदूसरी पट्टी की गति।
चाकू आमतौर पर उच्च शक्ति वाले मिश्र धातु इस्पात या टंगस्टन कार्बाइड सामग्री से बने होते हैं जिनमें उच्च कठोरता और पहनने के प्रतिरोध होते हैं ताकि लंबे समय तक काटने का जीवन और लगातार काटने की गुणवत्ता सुनिश्चित हो सके।
काटने के प्रतिरोध को कम करने और काटने के परिणामों को बढ़ाने के लिए चाकू के आकार और कोण डिजाइन को भी अनुकूलित किया गया है।
फ्लाइंग शीयर डिवाइस के चाकू और टूल होल्डर उच्च गति की गति में सुचारू संचालन सुनिश्चित करने, कंपन को कम करने और काटने की सटीकता और उपकरण जीवन में सुधार करने के लिए गतिशील रूप से संतुलित डिज़ाइन वाले हैं।
यह सुनिश्चित करने के लिए एक उच्च परिशुद्धता मार्गदर्शक तंत्र से सुसज्जित है कि उड़ान कतरनी उपकरण काटने की प्रक्रिया के दौरान हमेशा सही काटने का मार्ग और स्थिति बनाए रखता है, जिससे काटने की सटीकता में सुधार होता है।
