कट टू लेंथ लाइन मशीन

कट टू लेंथ लाइन के बारे में वीडियो

कट टू लेंथ लाइन मैन्युफैक्चरिंग - किंगरियल स्टील स्लिटर

एक अग्रणी के रूप मेंकट टू लेंथ लाइन मशीनचीन में निर्माता,किंगरियल स्टील स्लिटरसटीक उत्पादन आवश्यकताओं को पूरा करने वाले अनुरूप समाधान प्रदान करने के लिए प्रतिबद्ध है। इससे अधिक20 साल की विशेषज्ञताकिंगरियल स्टील स्लिटर कुशल और सटीक धातु प्रसंस्करण का समर्थन करने के लिए उच्च परिशुद्धता वाली कट टू लेंथ लाइन मशीनों को डिजाइन और उत्पादन करने में विशेषज्ञ है।

कुल शक्ति मशीन कॉन्फ़िगरेशन और प्रसंस्करण आवश्यकताओं पर निर्भर करती है, जो सभी घटकों के स्थिर संचालन को सुनिश्चित करती है।किंगरियल स्टील स्लीटर कट टू लेंथ लाइन मशीनेंउनकी सटीकता, विश्वसनीयता और स्थिर प्रदर्शन के लिए अत्यधिक सम्मानित किया जाता है। किंगरियल स्टील स्लिटर को सऊदी अरब, रूस, संयुक्त राज्य अमेरिका, ब्राजील और इंडोनेशिया सहित 10 से अधिक देशों में किंगरियल स्टील स्लिटर कट टू लेंथ लाइन मशीन का सफलतापूर्वक निर्यात करने पर गर्व है, जिससे दुनिया भर के ग्राहकों को उत्कृष्ट उत्पादन परिणाम प्राप्त करने में मदद मिली है।

किंगरियल स्टील स्लिटर में, "हमारे ग्राहकों के लिए सर्वोत्तम समाधान प्रदान करना" एक आदर्श वाक्य से कहीं अधिक है; हम जो कुछ भी करते हैं उसके पीछे यह प्रेरक शक्ति है। किंगरियल स्टील स्लिटर सिर्फ एक निर्माता से अधिक बनने का प्रयास करता है - हमारा लक्ष्य आपका दीर्घकालिक भागीदार बनना है, जो स्थानीय और वैश्विक बाजारों में प्रतिस्पर्धात्मक बढ़त हासिल करते हुए कुशल और विश्वसनीय उत्पादन बनाए रखने में आपके व्यवसाय का समर्थन करता है।

सामग्री के गुण कट टू लेंथ लाइन मशीन में घटकों के चयन को प्रभावित करते हैं।

कट टू लेंथ लाइन मशीन

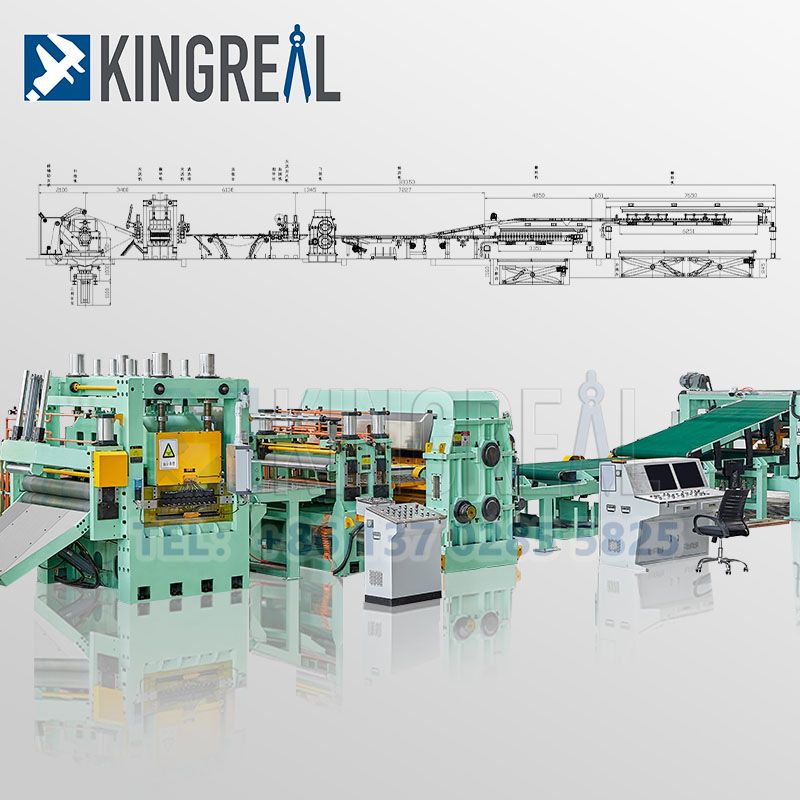

कट टू लेंथ लाइन मशीनएक विशेष कटिंग प्रणाली है जिसे विभिन्न सामग्रियों और मोटाई के धातु कॉइल को संसाधित करने के लिए डिज़ाइन किया गया है। यह उच्च परिशुद्धता प्रदान करते हुए, ग्राहक के लिए आवश्यक आयामों में कॉइल को सीधा और क्रॉस-कट करता है। इस मशीन में स्वचालित स्टैकिंग और एज ट्रिमिंग प्रक्रियाएं भी शामिल हैं, जो कट टू लेंथ लाइन मशीन के स्वचालन के स्तर और तैयार उत्पाद की सटीकता को बढ़ाती हैं।

कट टू लेंथ लाइन में प्रमुख घटक शामिल हैं जैसेलंबाई रेखा में कटौती करने वाली मशीन के लिए एनसी लंबाई मापक और काटने की मशीन. सुचारू और कुशल संचालन सुनिश्चित करने के लिए सामग्री हैंडलिंग, बफरिंग, गाइडिंग, कन्वेइंग और डिस्चार्ज तंत्र सहित अतिरिक्त उपकरण एकीकृत किए गए हैं।

कट टू लेंथ लाइन मशीनों के लिए सामान्य पैरामीटर

कुंडल सामग्री:स्टील/स्टेनलेस स्टील/कार्बन स्टील/गैल्वेनाइज्ड स्टील/सिलिकॉन स्टील/एल्यूमिनियम/कॉपर मिश्र धातु

सामग्री के गुण कट टू लेंथ लाइन मशीन में घटकों के चयन को प्रभावित करते हैं।

कुंडल मोटाई: 0.3 - 25 मिमी

सामग्री जितनी मोटी होगी, मशीन को काटने के लिए उतनी ही अधिक शक्ति की आवश्यकता होगी। फ़्लाइंग शीयर और लेवलिंग सिस्टम को आमतौर पर सामग्री की मोटाई के आधार पर समायोजित किया जाता है।

कुंडल चौड़ाई:500 - 2000 मिमी

सामग्री की चौड़ाई शीट की चौड़ाई की एक विस्तृत श्रृंखला को समायोजित करते हुए, डिकॉयलिंग और लेवलिंग इकाइयों की चौड़ाई डिजाइन निर्धारित करती है।

±0.1मिमी - ±0.5मिमी35 टन तक

कॉइल का वजन कॉइल कटिंग मशीन में डिकॉयलर की भार क्षमता निर्धारित करता है।

काम करने की गति: 20 - 80 मी/मिनट

काटने की गति सामग्री की मोटाई और कठोरता के आधार पर भिन्न होती है। विभिन्न उत्पादन दक्षता आवश्यकताओं को पूरा करने के लिए गति समायोज्य है।

समतलन सटीकता: ±0.1मिमी - ±0.5मिमी

लेवलिंग इकाई सामग्री में तरंगों और मोड़ों को समाप्त करती है, समतलता सुनिश्चित करती है, जो सीधे अंतिम उत्पाद की गुणवत्ता को प्रभावित करती है।

काटने की सटीकता: ±0.1मिमी - ±0.2मिमी

फ्लाइंग शीयर प्रणाली उद्योग के उच्च-परिशुद्धता मानकों को पूरा करते हुए, उच्च गति, सटीक कटिंग प्रदान करती है, कट लंबाई में सटीकता सुनिश्चित करती है।

कुल बिजली की आवश्यकता:80 किलोवाट - 300 किलोवाट

कुल शक्ति मशीन कॉन्फ़िगरेशन और प्रसंस्करण आवश्यकताओं पर निर्भर करती है, जो सभी घटकों के स्थिर संचालन को सुनिश्चित करती है।

कट टू लेंथ लाइन मशीन की कार्य प्रक्रिया

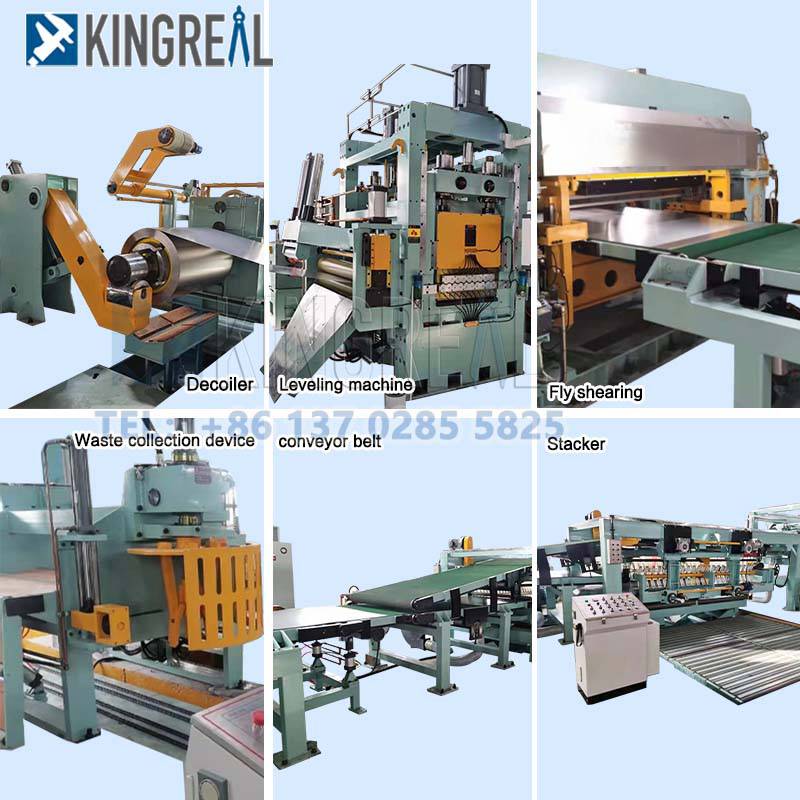

कॉइल को लोड करने के लिए ट्रॉली - कॉइल को फीड करने के लिए डेकोइलर - कॉइल को आगे की ओर फीड करने के लिए 2-रोलर्स पिंच फीडर - सटीक लेवलिंग के लिए 6-लेयर लेवलिंग मशीन - लंबाई में उच्च परिशुद्धता से कटौती करने वाली मशीन - शीट्स को संप्रेषित करने के लिए बेल्ट कन्वेयर - ऑटो स्टैक

लाइन घटक की लंबाई में कटौती करें

कट टू लेंथ लाइन मशीन के लिए हाइड्रोलिक अनकॉइलर

हाइड्रोलिक अनकॉइलर में स्टील कॉइल को सुरक्षित रूप से जकड़ने के लिए एक डबल-सपोर्ट, डबल-कोन टॉप-प्रेशर तंत्र की सुविधा है। दोनों सिरों पर मशीन बेस की गति एक हाइड्रोलिक सिलेंडर द्वारा संचालित होती है, जो एक साथ ड्राइव और सेंटरिंग फ़ंक्शन प्रदान करती है। डिकॉयलर के दोनों सिरों पर मुख्य शाफ्ट ऑपरेशन के दौरान बेहतर सुरक्षा और सटीकता के लिए वायवीय डिस्क ब्रेक सिस्टम से लैस हैं।

लंबाई रेखा में कटौती करने वाली मशीन के लिए एनसी लंबाई मापक और काटने की मशीन

फीडिंग और प्री-लेवलिंग मशीन पांच-रोलर लेवलिंग तंत्र के साथ संयुक्त दो-रोलर क्लैंपिंग और फीडिंग सिस्टम का उपयोग करती है। मोटर एक यूनिवर्सल कनेक्टिंग शाफ्ट के माध्यम से जुड़े रिड्यूसर और डिस्ट्रीब्यूशन बॉक्स के माध्यम से ऊपरी और निचले रोलर्स को चलाती है। हाइड्रोलिक सिलेंडर फीडिंग के लिए ऊपरी रोलर को समायोजित करने और दबाने के लिए जिम्मेदार है, जबकि विद्युत शक्ति लेवलिंग समायोजन के लिए ऊपरी रोलर को नियंत्रित करती है।



लेवलिंग यूनिट के साथ सिंक्रनाइज़ संचालन सुनिश्चित करने के लिए, मोटर नियंत्रण प्रणाली 590C श्रृंखला डीसी नियंत्रण प्रणाली द्वारा संचालित होती है। यूनिवर्सल कनेक्टिंग शाफ्ट को बेहतर स्थायित्व और सुचारू संचालन के लिए मिल औद्योगिक यूनिवर्सल शाफ्ट का उपयोग करके डिज़ाइन किया गया है।

कट टू लेंथ लाइन मशीन के लिए साइड गाइडिंग मैकेनिज्म

कट टू लेंथ लाइन मशीन में साइड्स गाइडिंग मैकेनिज्म एक आवश्यक घटक है, जिसे एनसी लेंथ मेजरर से गुजरने से पहले स्टील स्ट्रिप्स का मार्गदर्शन करने के लिए डिज़ाइन किया गया है। यह प्रणाली मुख्य रूप से चार संक्रमण रोलर्स, एक मजबूत फ्रेम, छह मार्गदर्शक ऊर्ध्वाधर रोलर्स और सिंक्रनाइज़ेशन उपकरणों से बनी है। तालिका में बिना शक्ति के रोलर-प्रकार का डिज़ाइन है।



ऊर्ध्वाधर रोलर समूह एक गियर मोटर द्वारा संचालित होता है, जो रोलर्स को केंद्र में ले जाता है। सिस्टम में मार्गदर्शक ऊर्ध्वाधर रोलर समूह के उद्घाटन को प्रदर्शित करने के लिए एक रूलर भी शामिल है, जो पूरी प्रक्रिया के दौरान स्टील स्ट्रिप्स का सटीक संरेखण सुनिश्चित करता है।

लंबाई रेखा में कटौती करने वाली मशीन के लिए एनसी लंबाई मापक और काटने की मशीन

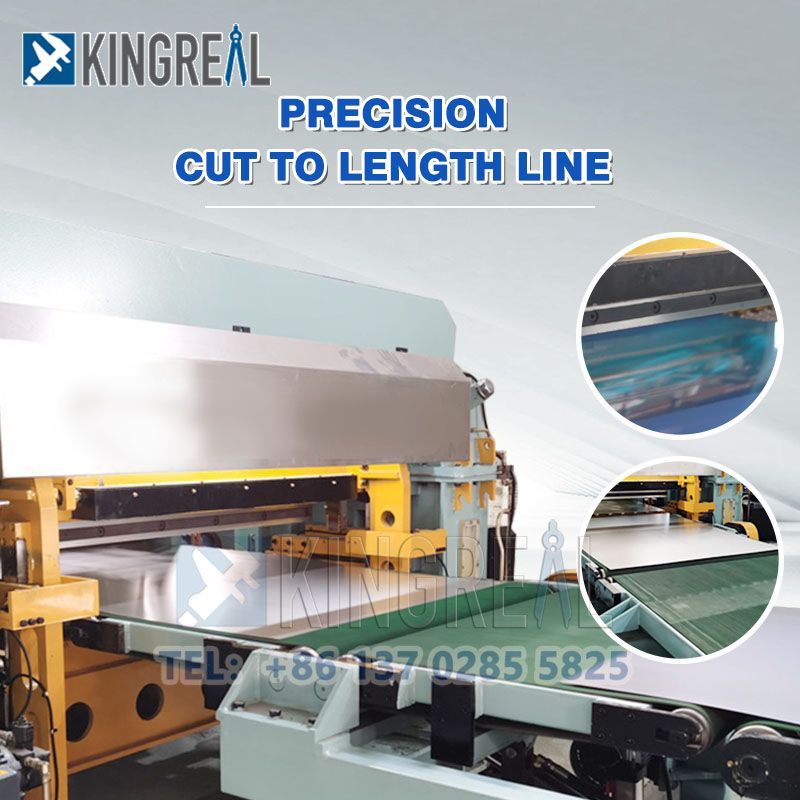

इस कट टू लेंथ लाइन मशीन में एक उच्च प्रदर्शन वाली कटिंग प्रणाली शामिल है जिसे स्टील शीट को एनसी लंबाई मापने वाली मशीन द्वारा मापी गई सटीक लंबाई में काटने के लिए डिज़ाइन किया गया है। काटने की प्रक्रिया एक सर्वो मोटर द्वारा संचालित होती है, जो तेज़ काटने की गति सुनिश्चित करती है। अलग-अलग मोटाई की शीट काटते समय, कैंची ब्लेड के बीच के अंतर को सहज मानव-मशीन इंटरफ़ेस के माध्यम से नियंत्रित सर्वो मोटर के माध्यम से जल्दी से समायोजित किया जा सकता है।



इस प्रणाली में विनिमेय ब्लेड के साथ चार-तरफा कैंची की सुविधा है, जिसका उपयोग अधिकतम आर्थिक दक्षता के लिए वैकल्पिक रूप से किया जा सकता है। काटने की प्रक्रिया नीचे से ऊपर तक संचालित होती है, जिससे यह सुनिश्चित होता है कि गड़गड़ाहट को ऊपर की ओर निर्देशित किया जाता है, जिससे कन्वेयर बेल्ट को होने वाले नुकसान को प्रभावी ढंग से रोका जा सके और समग्र सामग्री प्रबंधन में सुधार किया जा सके।

कट टू लेंथ लाइन मशीन के लिए उत्पाद स्टैकिंग मशीन

उत्पाद स्टैकिंग मशीन कट टू लेंथ लाइन मशीन का एक अनिवार्य घटक है, जिसे कन्वेयर द्वारा स्थानांतरित किए गए तैयार शीट उत्पादों को इकट्ठा करने के लिए डिज़ाइन किया गया है। यह मशीन सुनिश्चित करती है कि चादरें स्वचालित रूप से और साफ-सुथरी तरीके से जमा हो जाएं। यह सुनिश्चित करने के लिए कि स्टैकिंग प्रक्रिया व्यवस्थित और सटीक है, वायु दबाव और तेल दबाव तंत्र एक साथ काम करते हैं।



शीट के उतरने के दौरान, गिरने की गति को धीमा करने के लिए इसे एक फीडर द्वारा समर्थित किया जाता है, जिससे शीट की सतह को प्रभावी ढंग से क्षति से बचाया जाता है। एक फोटोइलेक्ट्रिक स्विच स्टैकिंग लिफ्टिंग प्लेटफॉर्म के वंश को नियंत्रित करता है, सुचारू और सटीक स्टैकिंग सुनिश्चित करने के लिए काउंटरटॉप और कार्य स्तर के बीच उचित दूरी बनाए रखता है।

सामान्य प्रकार की कट टू लेंथ लाइन

“कट टू लेंथ लाइन (सीटीएल)धातु प्रसंस्करण उपकरण में एक महत्वपूर्ण घटक है और हाल के वर्षों में विभिन्न उद्योगों में इसे व्यापक रूप से अपनाया गया है। विनिर्माण और स्वचालन की निरंतर प्रगति के साथ, कट टू लेंथ लाइन्स का अनुप्रयोग निर्माण और मशीनरी जैसे पारंपरिक क्षेत्रों से आगे बढ़ गया है, जो अब ऑटोमोटिव विनिर्माण, घरेलू उपकरणों, नवीकरणीय ऊर्जा, एयरोस्पेस और बहुत कुछ को कवर करता है। ये उद्योग तेजी से सामग्री विशिष्टताओं, प्रसंस्करण परिशुद्धता और उत्पादन दक्षता के लिए उच्च मानकों की मांग कर रहे हैं।

जैसे-जैसे ये मांगें बढ़ती हैं, कई क्षेत्रों में सतत विकास का लक्ष्य रखने वाली फैक्टरियों के लिए सही कॉइल कट टू लेंथ लाइन का चयन एक महत्वपूर्ण कारक बन गया है।किंगरियल स्टील स्लिटर कट टू लेंथ लाइनउद्योग की इन जरूरतों को पूरा करने के लिए वैयक्तिकृत अनुकूलन और लचीले उत्पादन समाधानों की दिशा में विकास हो रहा है।''

कस्टमाइज़ द्वारा कट टू लेंथ मशीन का प्रकार

"विभिन्न मोटाई के कॉइल को आमतौर पर ब्लेड, फ्लाइंग शीयर और विभिन्न विशिष्टताओं के लेवलिंग उपकरणों से लैस करने के लिए कट टू लेंथ लाइन की आवश्यकता होती है। मोटे कॉइल के लिए, उत्पादन प्रक्रिया की सुचारू प्रगति सुनिश्चित करने के लिए उच्च-शक्ति वाले कतरनी उपकरण और अधिक शक्तिशाली लेवलिंग क्षमताओं की आवश्यकता हो सकती है।"

-भारी गेज कट टू लेंथ लाइन

हेवी गेज कट-टू-लेंथ लाइन एक कट-टू-लेंथ लाइन मशीन है जिसका उपयोग विशेष रूप से मोटे धातु के कॉइल (आमतौर पर 6 मिमी से 25 मिमी मोटाई की सीमा में) को संसाधित करने के लिए किया जाता है। पारंपरिक कट-टू-लेंथ लाइनों की तुलना में, मोटी प्लेट कट-टू-लेंथ शियरिंग लाइनों में उच्च कर्तन बल, मजबूत उपकरण विन्यास और अधिक परिष्कृत नियंत्रण प्रणाली होती है, जो विशेष रूप से मोटी सामग्री की कर्तन आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई है।

-मीडियम ड्यूटी कॉइल कट टू लेंथ लाइन

मीडियम ड्यूटी कॉइल कट टू लेंथ लाइन का उपयोग विशेष रूप से 3 मिमी और 6 मिमी के बीच मोटाई वाले धातु कॉइल को काटने के लिए किया जाता है। इस प्रकार की कतरनी लाइन का उपयोग आमतौर पर मध्यम-मोटी स्टील प्लेटों, एल्यूमीनियम प्लेटों, स्टेनलेस स्टील और अन्य सामग्रियों को संसाधित करने के लिए किया जाता है, और यह आकार और सतह की गुणवत्ता पर उच्च आवश्यकताओं वाले विभिन्न उद्योगों के लिए उपयुक्त है। मध्यम आकार की कट-टू-लेंथ शियरिंग लाइन में कतरनी सटीकता, गति और उपकरण विन्यास में अच्छा संतुलन है, और यह सामान्य उत्पादन वातावरण की जरूरतों को पूरा कर सकता है।

-लाइट गेज कॉइल कट टू लेंथ मशीन

पतली धातु सामग्री के प्रसंस्करण के लिए डिज़ाइन की गई लाइट गेज कॉइल कट टू लेंथ मशीन। यह 0.3 मिमी और 3 मिमी के बीच की मोटाई वाले धातु के कॉइल को लेवलिंग, कटिंग और शीयरिंग द्वारा ग्राहकों के लिए आवश्यक आकार में सटीक रूप से काट सकता है। लाइट-ड्यूटी कट-टू-लेंथ लाइन का उपयोग आमतौर पर पतली स्टील प्लेट, स्टेनलेस स्टील प्लेट, एल्यूमीनियम प्लेट और अन्य सामग्रियों के प्रसंस्करण के लिए किया जाता है, और यह परिशुद्धता और सतह की गुणवत्ता के लिए उच्च आवश्यकताओं वाले उत्पादन वातावरण के लिए उपयुक्त है।

कस्टमाइज़ द्वारा कट टू लेंथ मशीन का प्रकार

-कॉम्पैक्ट कट टू लेंथ लाइन

कॉम्पैक्ट कट-टू-लेंथ लाइन एक छोटी, कुशल और छोटे फुटप्रिंट वाली कट-टू-लेंथ मशीन है। पारंपरिक कट-टू-लेंथ शियरिंग लाइन की तुलना में, कॉम्पैक्ट कट-टू-लेंथ लाइन डिजाइन में अधिक कॉम्पैक्ट होती है और आमतौर पर एक एकीकृत लेआउट को अपनाती है, जो कई उत्पादन लिंक (जैसे अनकॉइलिंग, लेवलिंग, कटिंग, शियरिंग, स्टैकिंग इत्यादि) को एक कॉम्पैक्ट इकाई में जोड़ती है, उच्च उत्पादन दक्षता और प्रसंस्करण सटीकता बनाए रखते हुए उपकरण पदचिह्न को कम करती है।

-दोहरी स्टेकर के साथ कट टू लेंथ लाइन मशीन

हमारी कट-टू-लेंथ लाइन की असाधारण विशेषताओं में से एक इसकी डबल-स्टैकिंग डिज़ाइन है, जो सामग्री के दो टुकड़ों को एक साथ संभालने में सक्षम बनाती है। यह नवाचार उत्पादन की गति को महत्वपूर्ण रूप से बढ़ाता है और समग्र उत्पादकता को बढ़ाता है। यदि आप इस कुशल समाधान के बारे में अधिक जानने में रुचि रखते हैं, तो आज ही हमसे संपर्क करने में संकोच न करें!

-विभिन्न कतरनी प्रकार की लंबाई में कटौती करने वाली मशीन

इस प्रणाली में विनिमेय ब्लेड के साथ चार-तरफा कैंची की सुविधा है, जिसका उपयोग अधिकतम आर्थिक दक्षता के लिए वैकल्पिक रूप से किया जा सकता है। काटने की प्रक्रिया नीचे से ऊपर तक संचालित होती है, जिससे यह सुनिश्चित होता है कि गड़गड़ाहट को ऊपर की ओर निर्देशित किया जाता है, जिससे कन्वेयर बेल्ट को होने वाले नुकसान को प्रभावी ढंग से रोका जा सके और समग्र सामग्री प्रबंधन में सुधार किया जा सके।

कट टू लेंथ लाइन मशीन के लिए हाइड्रोलिक अनकॉइलर

अनुकूलित कट टू लेंथ लाइन समाधान कैसे प्राप्त करें?

हमें अपनी उत्पादन आवश्यकताएँ भेजें और हम तुरंत अनुकूलन शुरू कर देंगे!

1. कुंडल सामग्री

2. कुंडल चौड़ाई

3. कुंडल मोटाई

4. कुंडल वजन

5. लंबाई काटना
