किंगरियल मशीनरी चीन में सबसे अधिक पेशेवर कॉइल प्रक्रिया उपकरण निर्माता और आपूर्तिकर्ता में से एक है। किंगरियल कॉपर कॉइल स्लिटिंग मशीन प्रदान कर सकता है, जो कॉपर कॉइल को समान चौड़ाई में सटीक रूप से काट सकता है। कोटेशन मांगने के लिए आपका स्वागत है।
कॉपर स्लिटिंग मशीन के बारे में वीडियो
कॉपर कॉइल स्लिटिंग मशीन का विवरण

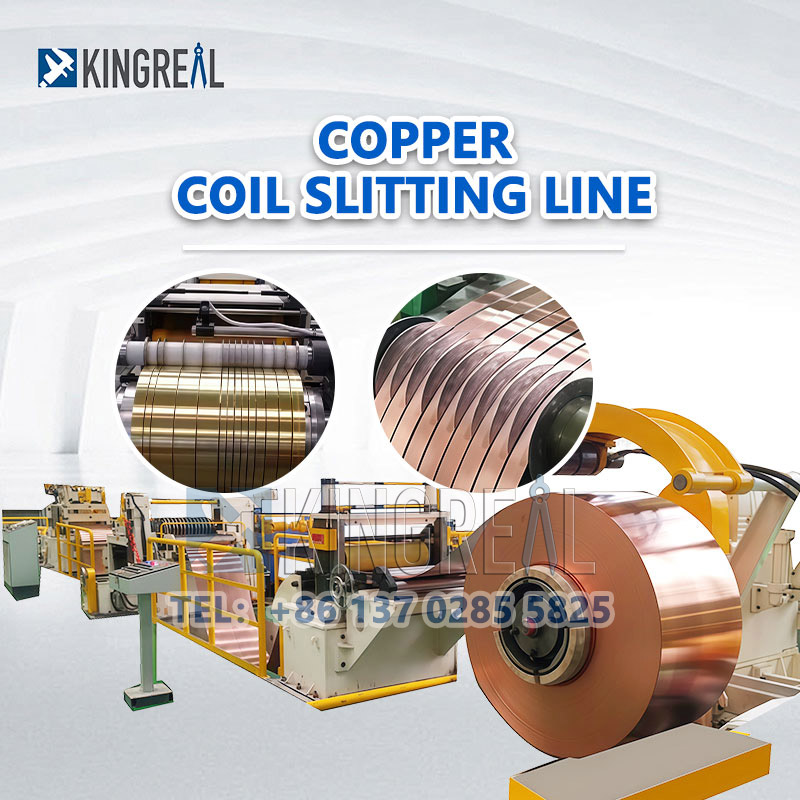

किंगरियल कॉपर कॉइल स्लिटिंग मशीन तांबे के कॉइल को काटने के लिए डिज़ाइन की गई है। कॉपर स्लिटिंग लाइन का उत्पादन एक सतत स्लिटिंग उत्पादन लाइन है जिसमें चौड़े कॉइल को डिकॉयलर द्वारा खोला जाता है, कॉइल को स्लिटिंग मशीन द्वारा एक विशिष्ट चौड़ाई में काटा जाता है, और अंत में रिवाइंडर द्वारा कई कॉइल में लपेटा जाता है।

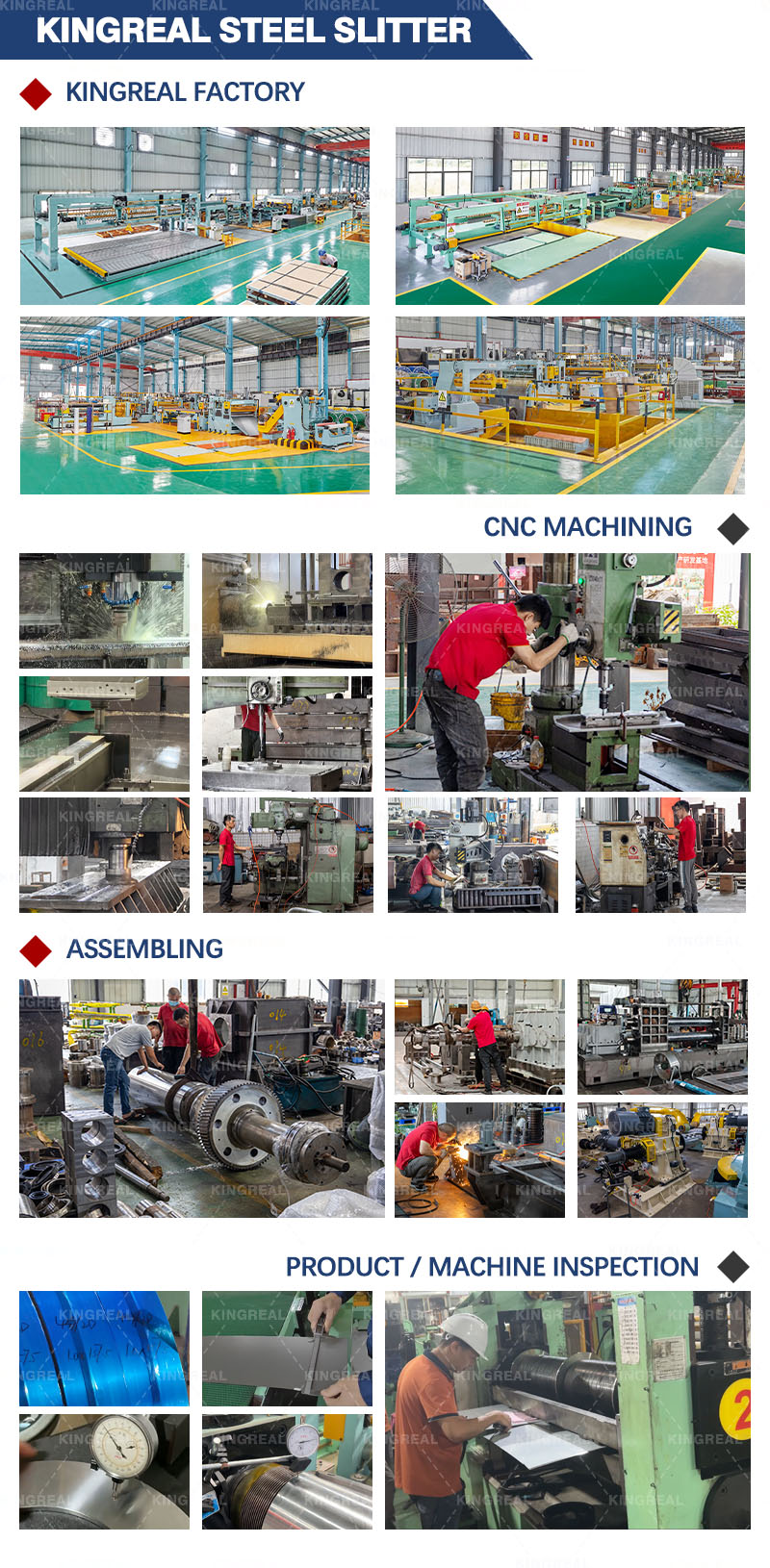

कॉपर स्ट्रिप स्लिटिंग मशीन के सभी उत्पादन भागों की उच्च गुणवत्ता सुनिश्चित करने के लिए KINGREAL के पास एक पूर्ण उत्पादन कार्यशाला और पेशेवर इंजीनियर हैं, जिसके उत्पादन की त्रुटि को 3 मिमी के भीतर नियंत्रित किया जा सकता है।
(अन्य मोटाई सामग्री स्लाटिंग को अनुकूलित किया जा सकता है)
कॉपर कॉइल स्लिटिंग मशीन की कार्य प्रक्रिया

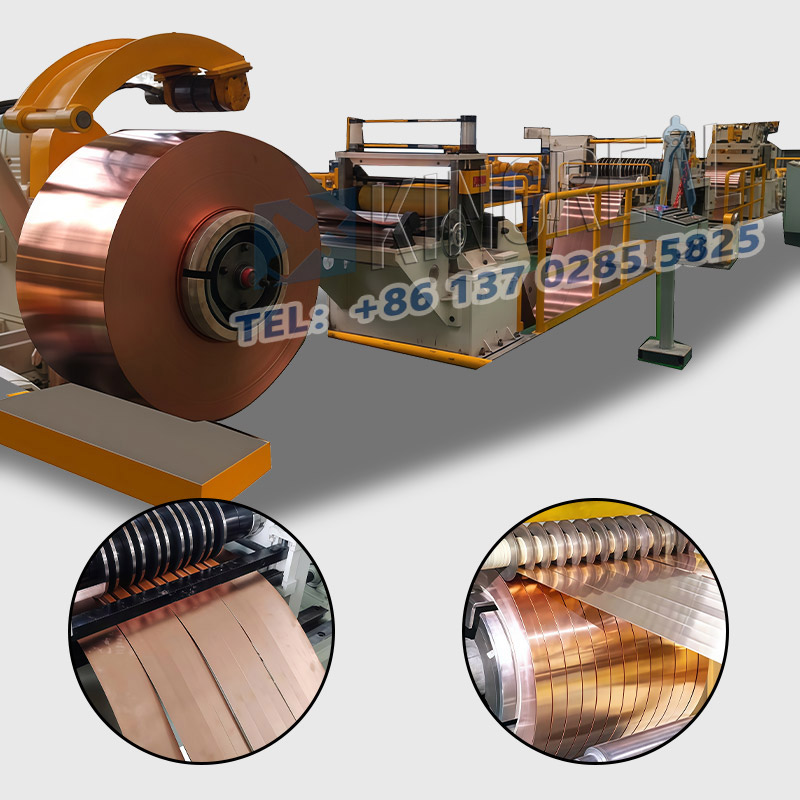

लोडिंग कॉइल कार - हाइड्रोलिक डेकोइलर - पिंच रोलर - लूपिंग ब्रिज - स्लिटिंग मशीन - लूपिंग ब्रिज - टेंशन - रिवाइंडर
कॉपर कॉइल स्लिटिंग मशीन संदर्भ तिथि
|
मशीन की तरह |
कुंडल काटने की रेखा |
|
कुंडल सामग्री |
तांबा (अन्य अनुकूलित किया जा सकता है) |
|
कुंडलित व्यास |
Φ1600मिमी |
|
कुंडल भीतरी व्यास |
Φ500मिमी |
|
कुंडल वजन |
20 टी |
|
अधिकतम तन्यता ताकत |
अंतिम शक्ति 80 किग्रा/मिमी2 पर विचार करें |
|
मैक्सयील्डस्ट्रेंथ |
60 किग्रा/मिमी2 |
|
प्लेट की मोटाई |
0.1मिमी-1.2मिमी |
|
बोर्ड जोड़ी |
310मिमी-680मिमी |
कॉपर कॉइल स्लिटिंग मशीन की सुविधा
गाइड डिवाइस मुख्य रूप से बाएं और दाएं स्लाइडर, वर्म गियर और वर्म से बना है। स्लाइडर संरचना का उपयोग गाइड तंत्र के अंतर को काफी कम कर सकता है, ताकि मुख्य शाफ्ट की अक्षीय गति 0.1 मिमी से कम हो, और रेडियल अंतर हो 0.03 मिमी से भी कम है।
धुरी की स्थिरता में सुधार हुआ है, और कतरनी सटीकता की गारंटी है।
ट्रांसमिशन भाग में एसी मोटर, गियरबॉक्स, यूनिवर्सल कपलिंग आदि शामिल हैं। कम शोर, स्थिर ट्रांसमिशन, उच्च दक्षता और लंबा जीवन।
स्नेहन प्रणाली में पतली तेल स्नेहन प्रणाली और शुष्क तेल स्नेहन प्रणाली शामिल है, और कमी बॉक्स अपने स्वयं के पतले तेल स्नेहन को अपनाता है।

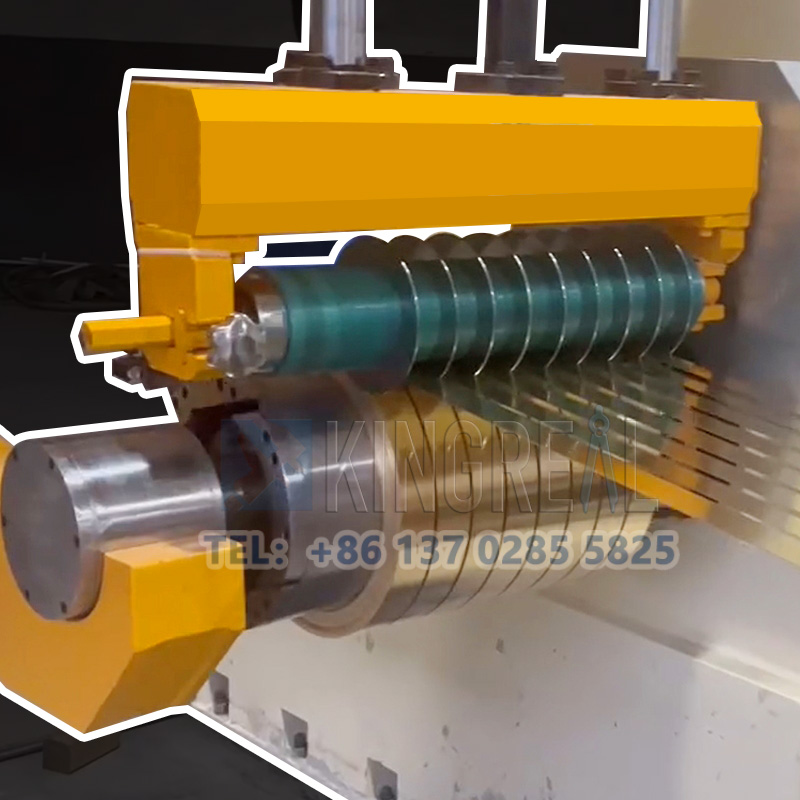

ऊपरी और निचले कटर शाफ्ट क्रमशः फ्रेम के चल समर्थन और निश्चित समर्थन पर दो झाड़ियों में समर्थित होते हैं, और कटर शाफ्ट के बीच की दूरी को बदलने के लिए वर्म गियर और वर्म को समायोजित करके ब्लेड की काटने की मात्रा को समायोजित किया जा सकता है। .
कॉपर कॉइल स्लिटिंग मशीन का लाभ
√ उच्च स्वचालन स्तर, जो उत्पादकता बढ़ा सकता है, परिचालन लागत कम कर सकता है
√ अलग कुंडल तैयारी प्रणाली
√ अनुकूलित डिज़ाइन, KINGREAL इंजीनियर ग्राहकों की ज़रूरतों के अनुसार विशेष मशीन चित्र डिज़ाइन करेंगे
कॉपर स्ट्रिप्स कॉइल का अनुप्रयोग
इस्पात कारखाना
ट्रांसफार्मर
विद्युत मोटर
विद्युत उपकरण
कार का हिस्सा
निर्माण सामग्री
दरवाजा
पैकेजिंग उद्योग
सामान्य प्रश्न
मशीनों के निर्माण में 20 से अधिक वर्षों के अनुभव के साथ और हम एक निर्माता हैं। इसलिए हम बिक्री से पहले और बिक्री के बाद मजबूत और शक्तिशाली सेवा प्रदान कर सकते हैं।
हमारा कारखाना फ़ोशान शहर, गुआंग्डोंग प्रांत में स्थित है। तो हमारे शहर के लिए दो रास्ते हैं।
एक उड़ान से है, फ़ोशान या गुआंगज़ौ हवाई अड्डे के लिए सीधा। दूसरा ट्रेन से है, सीधे फ़ोशान या गुआंगज़ौ स्टेशन तक।
हम आपको स्टेशन या हवाई अड्डे पर ले जायेंगे।
1. कुंडल की मोटाई (न्यूनतम-अधिकतम)?
2. कुंडल चौड़ाई (न्यूनतम-अधिकतम)?
3. आपकी स्टील सामग्री क्या है?
4. कुंडल वजन (अधिकतम)?
5. आपको अधिकतम मोटाई के कितने टुकड़े काटने की आवश्यकता है?
6. आपको प्रति दिन या प्रति माह कितने टन की आवश्यकता है?
हाँ, हम निर्माता हैं। हमारे पास एक कारखाना और हमारी अपनी तकनीकी टीम है, बेझिझक हमसे मिलें।
