850MM स्टील कॉइल स्लिटिंग मशीन
  • 850MM स्टील कॉइल स्लिटिंग मशीन850MM स्टील कॉइल स्लिटिंग मशीन
  • 850MM स्टील कॉइल स्लिटिंग मशीन850MM स्टील कॉइल स्लिटिंग मशीन
  • 850MM स्टील कॉइल स्लिटिंग मशीन850MM स्टील कॉइल स्लिटिंग मशीन

850MM स्टील कॉइल स्लिटिंग मशीन

क्या आप 850MM स्टील कॉइल स्लिटिंग मशीन ढूंढना चाहते हैं? पेशेवर तकनीकी टीम का समर्थन, लचीला कॉन्फ़िगरेशन प्रोग्राम विकल्प, ग्राहकों को संपूर्ण कॉइल स्लिटिंग मशीन उत्पादन समाधान प्रदान करने के लिए प्रतिबद्ध है।

जांच भेजें    पीडीएफ डाउनलोड

उत्पाद वर्णन

वीडियो प्रदर्शन

कुंडल काटने की मशीन का विवरण:

कॉइल स्लिटिंग मशीनें, जिन्हें वर्टिकल स्लिटिंग लाइन्स के रूप में भी जाना जाता है, ग्राहक की उत्पादन आवश्यकताओं के अनुसार निर्दिष्ट चौड़ाई में विभिन्न सामग्रियों के कॉइल्स की सटीक स्लाटिंग और कॉइल्स में अंतिम वाइंडिंग के लिए डिज़ाइन की गई हैं। तैयार धातु स्लिटिंग कॉइल्स का व्यापक रूप से ट्रांसफार्मर निर्माण, मोटर निर्माण, पाइप वेल्डिंग, ऑटोमोटिव विनिर्माण और कोल्ड फॉर्मिंग उद्योगों में उपयोग किया जाता है। इसे अक्सर उत्पादन उपयोग के लिए आगे संसाधित किया जाता है।

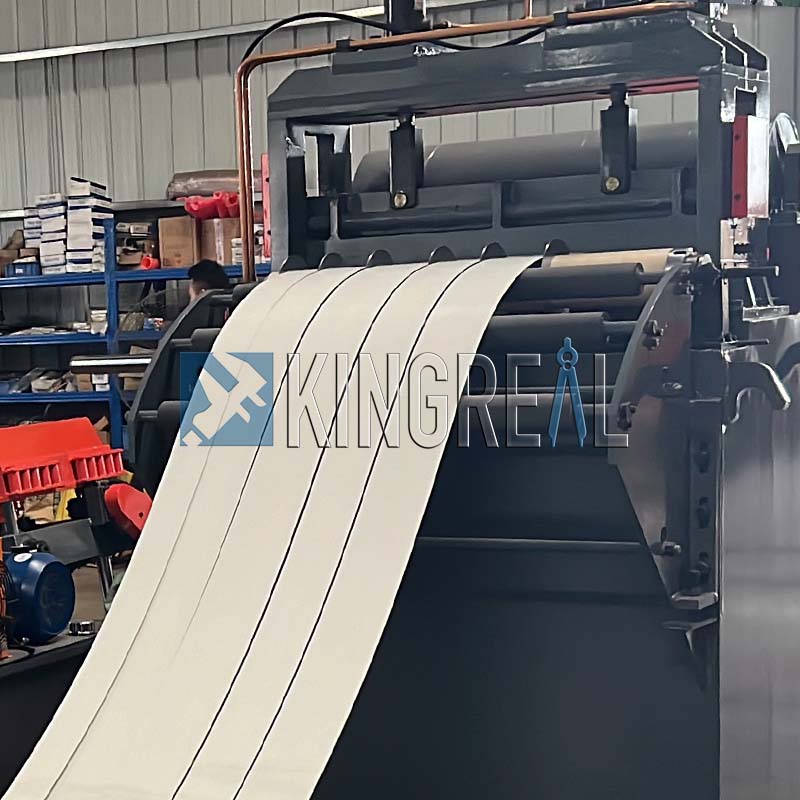

aluminium coil slitting machine


कॉइल की मोटाई के आधार पर, स्लिटिंग लाइन मशीन को मोटी प्लेटों के लिए हेवी ड्यूटी स्लिटिंग मशीनों, मध्यम और मोटी प्लेटों के लिए सामान्य-उद्देश्य वाली स्लिटिंग मशीनों और हल्के और सरल स्टील स्लिटिंग मशीनों में विभाजित किया जा सकता है।


विभिन्न उत्पादन आवश्यकताओं के अनुसार उच्च परिशुद्धता लेवलिंग स्लिटिंग मशीन, डबल स्लिटर हेड हाई-स्पीड स्लिटिंग मशीन और सुरक्षात्मक ढाल वाली स्लिटिंग मशीन में विभाजित किया जा सकता है।


KINGREAL के पास बड़े पैमाने पर उत्पादन लाइनों के लिए स्लिटिंग मशीनों के निर्माण और बिक्री में 20 से अधिक वर्षों का अनुभव है, और यह ग्राहकों की उत्पादन आवश्यकताओं के अनुसार विविध समाधान प्रदान करने में सक्षम है। हमसे संपर्क करने के लिए कृपया स्वतंत्र महसूस करें!


लगभग 850MM स्टील कॉइल स्लिटिंग मशीन

KINGREAL 850MM स्टील कॉइल स्लिटिंग मशीन 850MM चौड़ी धातु कॉइल के प्रसंस्करण के लिए स्लिटिंग मशीनों की एक श्रृंखला को संदर्भित करती है, जिसे अक्सर 850MM कॉपर कॉइल स्लिटिंग मशीन के रूप में भी जाना जाता है।

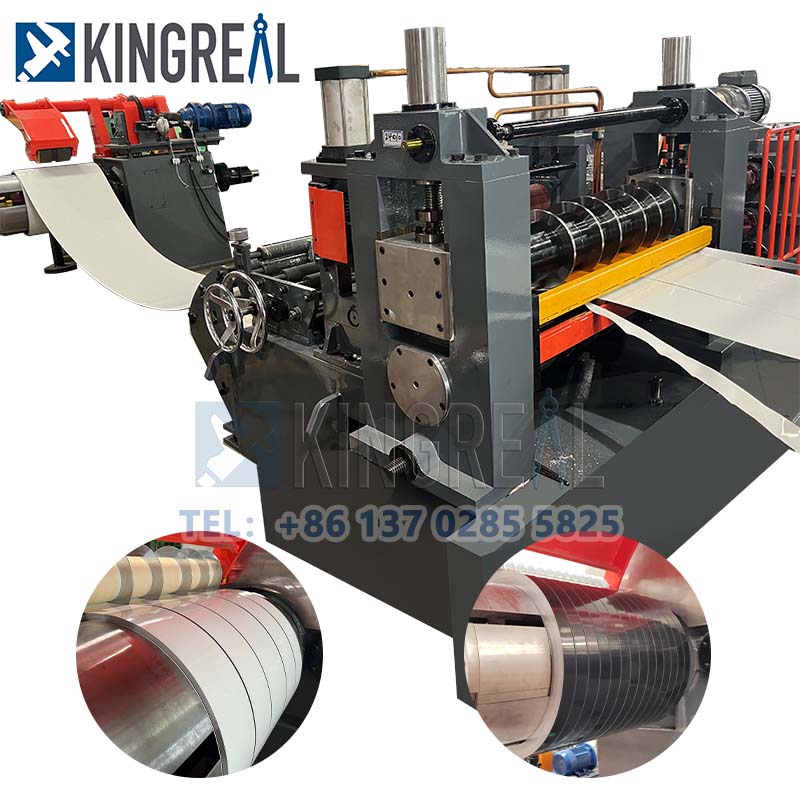

coil metal steel slitting machine

850MM चौड़ाई के अलावा, KINGREAL कॉइल स्लिटिंग मशीन लाइन 1350MM, 1600MM और 2000MM की चौड़ाई में कॉइल्स को भी प्रोसेस कर सकती है, जिनकी मोटाई आमतौर पर 0.3-3MM तक होती है, और ग्राहक की उत्पादन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

तकनीकी विशिष्टता

कुंडल सामग्री स्टील/तांबा/एल्यूमीनियम
कुंडल की मोटाई 0.3-3MM
कुंडल चौड़ाई 300-850MM
कुंडल वजन 20 टन
काटने की गति 0-160एम/मिनट
वोल्टेज 380V
मूल्यांकित शक्ति 300 किलोवाट
क्षमता 300 किलोवाट

कार्य प्रक्रिया:


coil sheet slitting machine

लोडिंग ट्रॉली → हाइड्रोलिक डिकॉयलर → रोलर फीडिंग, लेवलिंग → शीयर हेड-ट्रांज़िशन टेबल → विचलन सुधार → गोल चाकू शीयरिंग → अपशिष्ट तार रिवाइंडिंग-लूपर → पूर्व-पृथक्करण, तनाव मशीन, लंबाई मापने वाला रोलर → वाइंडिंग, दबाना और विभाजित करना → ट्रॉली उतारना → हाइड्रोलिक नियंत्रण → विद्युत नियंत्रण

मुख्य घटक विवरण:

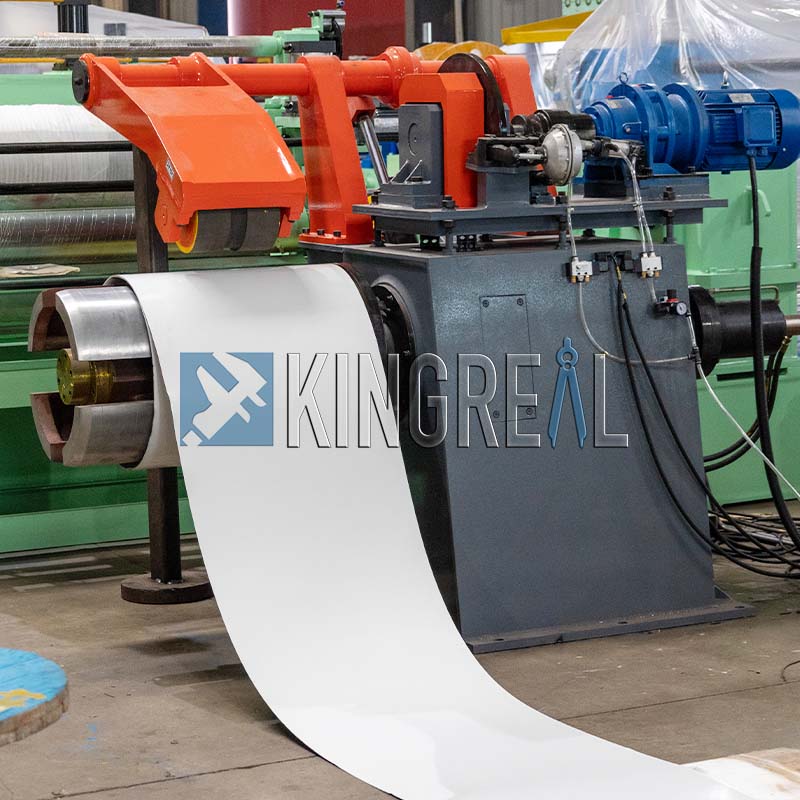

हाइड्रोलिक डेकोइलर

● संरचना और उपयोग: इस उपकरण का उपयोग स्टील रोल को क्लैंप करने और ले जाने, स्टील रोल खोलने और टेंशन अनकॉइलिंग के कार्य को साकार करने के लिए किया जाता है। इसमें फ्रेम, रील, ट्रांसमिशन सिस्टम, बढ़ती और सिकुड़ती प्रणाली, प्रेस सामग्री प्रणाली, तनाव प्रणाली, स्नेहन प्रणाली, हाइड्रोलिक प्रणाली आदि शामिल हैं।

● ट्रांसमिशन सिस्टम: आवृत्ति रूपांतरण मोटर घूमने और सक्रिय अनवाइंडिंग का एहसास करने के लिए अनवाइंडिंग मशीन के स्पिंडल को चलाती है।

बढ़ती और सिकुड़ती प्रणाली: बढ़ता और सिकुड़ता सिलेंडर तनाव प्रदान करता है, जिससे स्पिंडल पर स्लाइड सीट विस्थापन उत्पन्न करती है, पच्चर के आकार का स्लाइडर और स्लाइड सीट विस्थापन उत्पन्न करती है, जिससे रील के बढ़ने और सिकुड़ने का एहसास होता है।

coil slitting machine line
coil slitting machines
लूप ब्रिज:

● संरचना और उपयोग: स्लिटर और फीडर के बीच स्टील बेल्ट गति के सिंक्रनाइज़ेशन और बफर को नियंत्रित करने के लिए उपयोग किया जाता है। टेबल की सतह नायलॉन प्लेट से बनी है ताकि यह सुनिश्चित हो सके कि इससे प्लेट की सतह पर खरोंच नहीं आएगी। ऑप्टिकल स्विच लाइव स्लीव पिट में स्टील बेल्ट की स्थिति को नियंत्रित करता है, जो पिट में पर्याप्त भंडारण क्षमता बनाए रखता है।

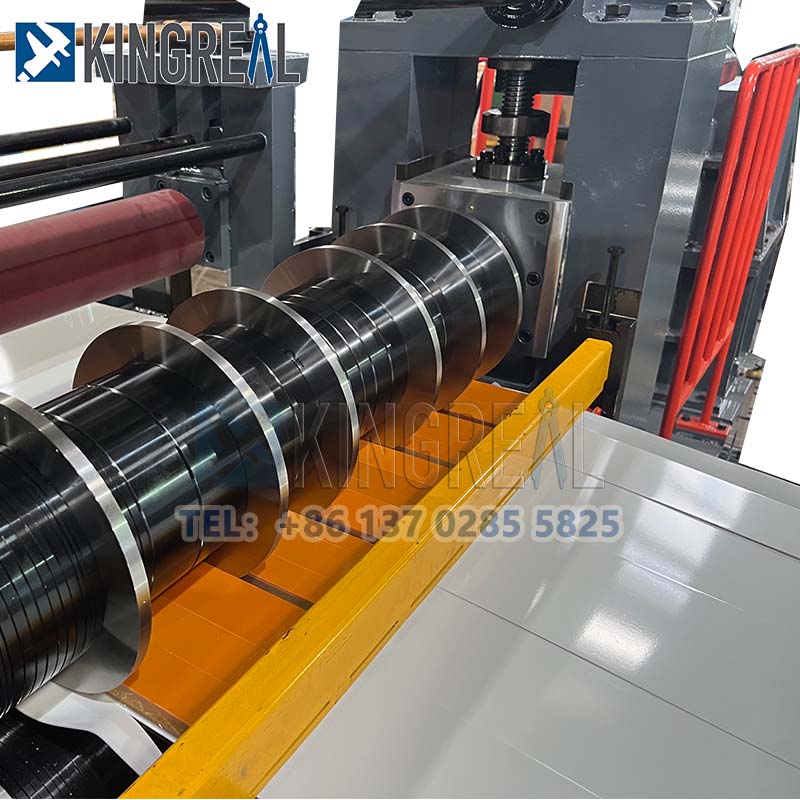

मुख्य स्लाटिंग मशीन

● संरचना और उपयोग: स्लिटिंग मशीन स्ट्रिप कॉइल को विभिन्न चौड़ाई में अनुदैर्ध्य रूप से काटने के लिए एक उपकरण है। संयुक्त स्पेसर को बदलकर, कतरनी उत्पाद की चौड़ाई को लचीले ढंग से बदला जा सकता है। चाकू शाफ्ट समायोजन निचले शाफ्ट को तय करता है, वर्म गियर के लिए ऊपरी शाफ्ट समायोजन चाकू शाफ्ट रिक्ति के तुल्यकालिक समायोजन, ऊपरी शाफ्ट और निचले शाफ्ट के बीच के अंतर के उच्च परिशुद्धता नियंत्रण को अपनाता है। ऊपरी और निचले कटर शाफ्ट को नट के साथ अक्षीय रूप से बांधा जाता है, और ऊपरी और निचले कटर शाफ्ट के सिरे चाकू के लिए सुरक्षात्मक आस्तीन से सुसज्जित होते हैं। साइड-ओपनिंग फ्रेम को अपनाने से ब्लेड को बदलना सुविधाजनक होता है।


मुख्य संरचना: स्टील प्लेट, कास्टिंग सीट, सिंक्रोनस गियर बॉक्स, यूनिवर्सल कनेक्शन ड्राइव, इलेक्ट्रिक स्क्रू लिफ्टिंग डिवाइस।

metal coil slitting machines

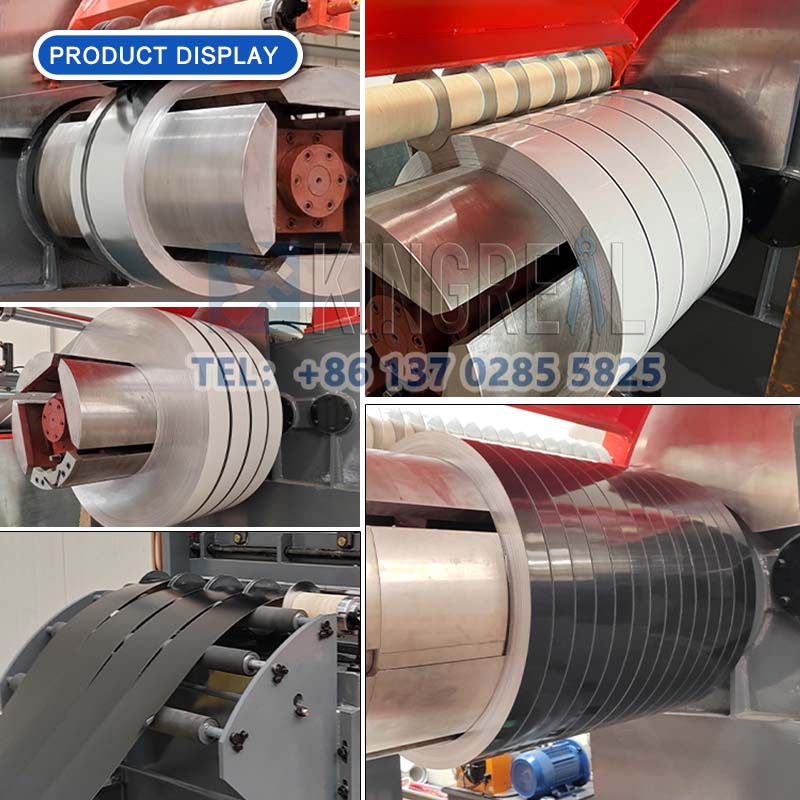

अंतिम कुंडल उत्पाद प्रदर्शन:

metal sheet coil slitting machine

ग्राहक का आगमन:

customer visit

(KINGREAL हमारे यहां आने वाले सभी ग्राहकों का स्वागत करता है!)


अक्सर पूछे जाने वाले प्रश्न:

Q1: आप कब तक प्रस्ताव और प्रस्ताव भेजेंगे?

A1: उपरोक्त उल्लिखित जानकारी के सभी विवरण एकत्र करने के बाद प्रस्ताव को डिजाइन करने के लिए हमें लगभग 3 ~ 7 दिनों की आवश्यकता होगी।


Q2: आप मुझे कीमत कब बताएंगे?

A2: मशीन लाइन के सभी विस्तृत कॉन्फ़िगरेशन की पुष्टि करने के बाद, हम पेशकश करने में सक्षम हैं


Q4: आपको मशीन लाइन को स्थापित करने और चालू करने में कितना समय लगेगा?

ए4: आमतौर पर कर्मचारियों को स्थापित करने और उन्हें काम करने के तरीके सिखाने के लिए एक सप्ताह।


Q5: मशीन लाइन को स्थापित करने और चालू करने के लिए कितने लोग आएंगे?

A5: आमतौर पर 1 इंजीनियर सभी काम करने के लिए पर्याप्त होता है। इस यात्रा के दौरान उसका सारा खर्च खरीदार द्वारा तदनुसार भुगतान किया जाएगा।
