किंगरियल स्लिटर स्लिटर 1650 मिमी कॉइल स्लिटिंग मशीन सबसे फीचर मेटल स्लिटिंग लाइन है, जो 0.3-3 मिमी मोटाई वाली शीट कॉइल को काट सकती है और स्लिट कॉइल को रिवाइंड कर सकती है। किंगरियल स्लिटर स्लिटर ने संयुक्त राज्य अमेरिका, मैक्सिको, कनाडा, ब्राजील, तुर्की और सऊदी अरब में ग्राहकों के लिए 1650 मिमी कॉइल स्लिटिंग मशीन का निर्माण किया है। नवीनतम उद्धरण कार्यक्रम के लिए हमसे संपर्क करें!
किंगरियल स्टील स्लिटर 1650MM कॉइल स्लिटिंग मशीन विभिन्न प्रकार की सामग्रियों, जैसे स्टील, एल्यूमीनियम, जीआई, तांबा और सिलिकॉन को काटने और रिवाइंड करने के लिए डिज़ाइन की गई है। यह 1600 मिमी कॉइल स्लिटिंग लाइन मेटल स्लिटिंग लाइन के सबसे आम डिजाइनों में से एक है और कॉइल प्रोसेसिंग स्लिटिंग के लिए अधिकांश पौधों की जरूरतों को पूरा करेगी। नियंत्रित कुंडल की मोटाई 0.3 मिमी-3 मिमी और चौड़ाई 1650 मिमी तक होती है।
1. डुअल स्लिटर हेड कॉइल स्लिटिंग मशीन
◆ खरीद के बाद सहायता की पेशकश की गई
5. हाई स्पीड कॉइल स्लिटिंग मशीन
|
कच्चा माल |
||
|
नहीं। |
नाम |
विनिर्देश |
|
1 |
सामग्री |
सीआर, स्टील, एल्यूमिनियम |
|
2 |
कुंडल की मोटाई |
0.3-3MM |
|
3 |
कुंडल चौड़ाई |
500-1650MM |
|
4 |
कुंडल आई.डी |
≤Φ2000मिमी |
|
5 |
कुंडल ओ.डी |
Φ508मिमी、Φ610मिमी |
|
6 |
कुंडल वजन |
25टी |
|
उत्पादन लाइन विशिष्टता |
||
|
1 |
भट्ठा पट्टी |
25 अधिकतम |
|
2 |
काटने की मशीन |
0-200एम/मिनट |
|
3 |
शक्ति |
380V/50Hz/3Ph |
|
4 |
चौड़ाई सहनशीलता |
≤±0.05मिमी |
|
5 |
स्क्रैप किनारे की चौड़ाई सीमा |
2-10 मिमी |
|
6 |
तैयार उत्पाद की गड़गड़ाहट |
≤0.03मिमी |

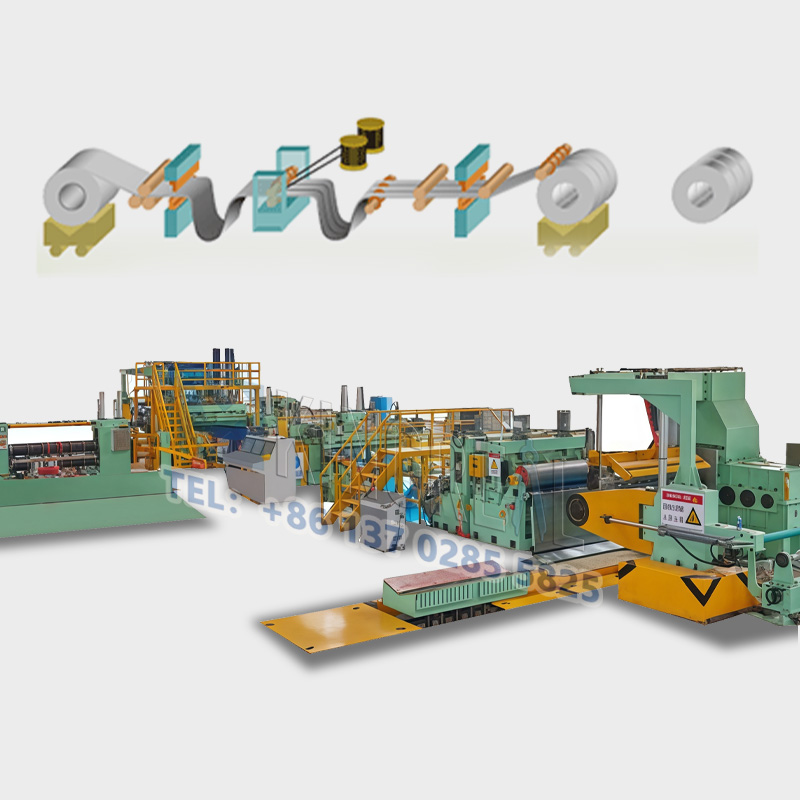

ट्रॉली लोडिंग कॉइल - डिकॉयलर की हाइड्रोलिक वर्टिकल सेंटरिंग - हाइड्रोलिक डिकॉयलर - पिंच और लीवर - प्लेट हेड शीर्स - लूप ब्रिज - स्लिटिंग मशीन - टेंशन स्टेशन - अलग करना - रिवाइंडिंग मशीन
संरचना और उपयोग: अनकॉइलर को खिलाने के लिए उपयोग किया जाता है, स्टील कॉइल को स्टोरेज टेबल से अनकॉइलर की रील तक ले जाया जाता है, ट्रॉली को हाइड्रोलिक मोटर द्वारा नियंत्रित किया जाता है, और उठाने को हाइड्रोलिक सिलेंडर द्वारा नियंत्रित किया जाता है।
उठाने की व्यवस्था: हाइड्रोलिक सिलेंडर और स्लाइडिंग चार-गाइड कॉलम संरचना, सिलेंडर द्वारा प्रदान की गई उठाने की शक्ति, स्टील कॉइल को ऊपर और नीचे करने के कार्य को प्राप्त करने के लिए वी-प्रकार बियरर टेबल लिफ्टिंग को बढ़ावा देने के लिए सिलेंडर।
यात्रा तंत्र: हाइड्रोलिक मोटर और समानांतर गाइड रेल संरचना, यात्रा शक्ति हाइड्रोलिक मोटर द्वारा प्रदान की जाती है, ताकि ट्रॉली अनकॉइलर के स्पिंडल की अक्षीय दिशा के साथ क्षैतिज रूप से चलती रहे। ट्रॉली को पटरी से उतरने से रोकने के लिए रेल के प्रत्येक छोर पर एक सीमा ब्लॉक है।
ए. समारोह:
स्टील कॉइल्स को ले जाना, कॉइल्स के आंतरिक व्यास को फैलाना और कसना, कॉइल्स को खोलना और डिस्चार्ज करना या रीसाइक्लिंग करना।
कॉइल प्लेट को सपोर्ट करने और स्टील स्ट्रिप को तनाव प्रदान करने में, इसमें फ्रेम, स्पिंडल, विस्तार और संकुचन रील, अनवाइंडिंग और प्रेसिंग डिवाइस, सहायक सपोर्ट, ब्रेकिंग डिवाइस और पावर पार्ट शामिल हैं।
बी. निर्माण
ए) मुख्य फ्रेम: स्टील से बना, ए3 स्टील प्लेट, वेल्डिंग के बाद #45 स्टील फोर्जिंग बेयरिंग सीट, एनीलिंग गुणात्मक उपचार के माध्यम से विकृत नहीं होती है;
बी) स्पिंडल: 85 मिमी छेद के व्यास के साथ 40 सीआर गोल स्टील से ड्रिल किया गया, टेम्पर्ड किया गया और फिर 190 मिमी के कामकाजी सतह व्यास में बारीक रूप से बदल दिया गया, जिसकी भार वहन क्षमता 25 टन है।
ग) रील को ऊपर उठाना और सिकोड़ना: स्लाइडर-प्रकार पुश-पुल विस्तार रील फॉर्म का उपयोग; चार घुमावदार प्लेट (नंबर 45 स्टील), तार काटने वाले स्लाइडर जोड़े, विस्तार व्यास: Ф470 मिमी-520 मिमी (साथ ही Ф610 मिमी तक पहुंचने के लिए रबर आस्तीन); रील की प्रभावी कामकाजी लंबाई 1650 मिमी, समग्र खराद का धुरा यह सुनिश्चित करने के लिए कि रील संकेंद्रण होने पर ऊपर और नीचे हो।
|

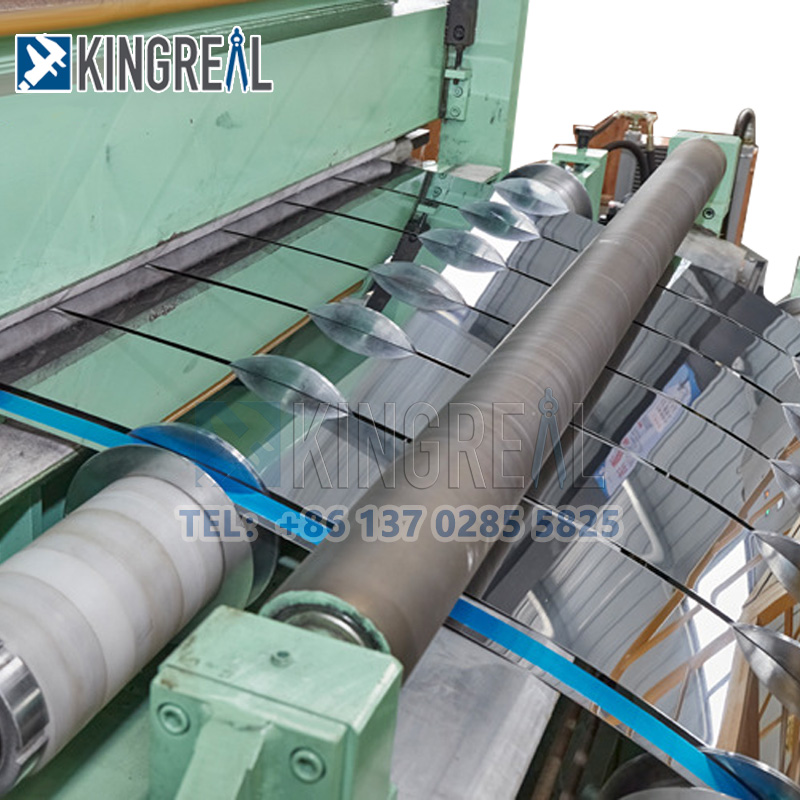

संरचनाएं |
स्टील प्लेट वेल्डेड बेस, पावर गियरबॉक्स, प्लाक और फ्रेम |
|
मात्रा |
1 सेट |
|
काटने की गति |
200एम/मिनट |
|
कटर शाफ्ट का व्यास |
Φ220मिमी×1900मिमी |
|
सामग्री |
42CrMo |
|
ब्लेड का आकार |
Φ350mm×Φ220mm×10mm |
|
मुख्य मोटर शक्ति |
AC110Kw |
1. गैल्वेनाइज्ड स्टील स्लिटिंग मशीन क्या करती है?
2.नैरो स्ट्रिप कॉइल स्लिटिंग मशीन का क्या कार्य है?
3. गैल्वेनाइज्ड स्टील स्लिटिंग मशीन में स्नबर क्या है?
4.मेटल कॉइल स्लिटिंग लाइन के लागत प्रदर्शन का मूल्यांकन कैसे करें?
5.स्टेनलेस स्टील कॉइल स्लिटिंग लाइन का रखरखाव कैसे करें?
◆ व्यापक उत्पादन विशेषज्ञता
किंगरियल स्टील स्लिटर 1650MM कॉइल स्लिटिंग मशीन विभिन्न प्रकार की सामग्रियों, जैसे स्टील, एल्यूमीनियम, जीआई, तांबा और सिलिकॉन को काटने और रिवाइंड करने के लिए डिज़ाइन की गई है। यह 1600 मिमी कॉइल स्लिटिंग लाइन मेटल स्लिटिंग लाइन के सबसे आम डिजाइनों में से एक है और कॉइल प्रोसेसिंग स्लिटिंग के लिए अधिकांश पौधों की जरूरतों को पूरा करेगी। नियंत्रित कुंडल की मोटाई 0.3 मिमी-3 मिमी और चौड़ाई 1650 मिमी तक होती है।
◆ विशेषज्ञ टीम की शक्ति
किंगरियल स्टील स्लिटर के पास अपनी इन-हाउस तकनीकी, बिक्री और उत्पादन टीमें हैं। किंगरियल स्टील स्लिटर बिक्री और उत्पादन से लेकर शिपमेंट तक प्रक्रिया के हर चरण को पेशेवर रूप से संभाल सकता है।
◆ खरीद के बाद सहायता की पेशकश की गई
किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीन की उचित स्थापना और संचालन की गारंटी के लिए ऑनलाइन और ऑफलाइन बिक्री के बाद इंस्टॉलेशन सेवाएं प्रदान करता है।
ऑनलाइन संसाधनों में वीडियो ट्यूटोरियल और व्यापक ऑनलाइन इंजीनियरिंग मार्गदर्शन शामिल हैं; ऑफ़लाइन संसाधनों में KINGREAL STEEL SLITTER में ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान करने के लिए ग्राहकों के स्थानीय कारखाने में इंजीनियरों को भेजना शामिल है।
 |
 |
 |
 |
