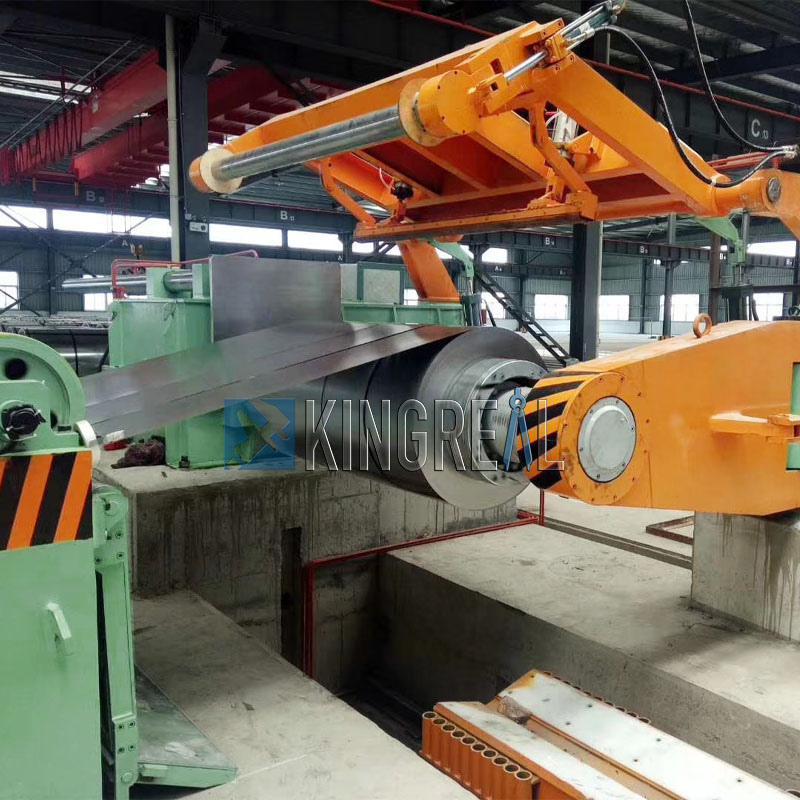

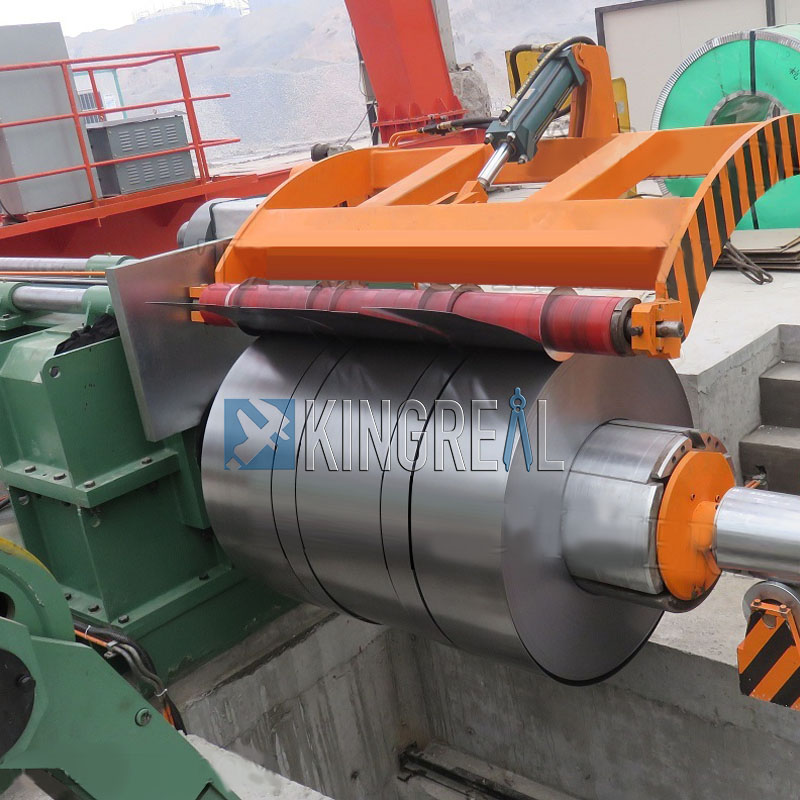

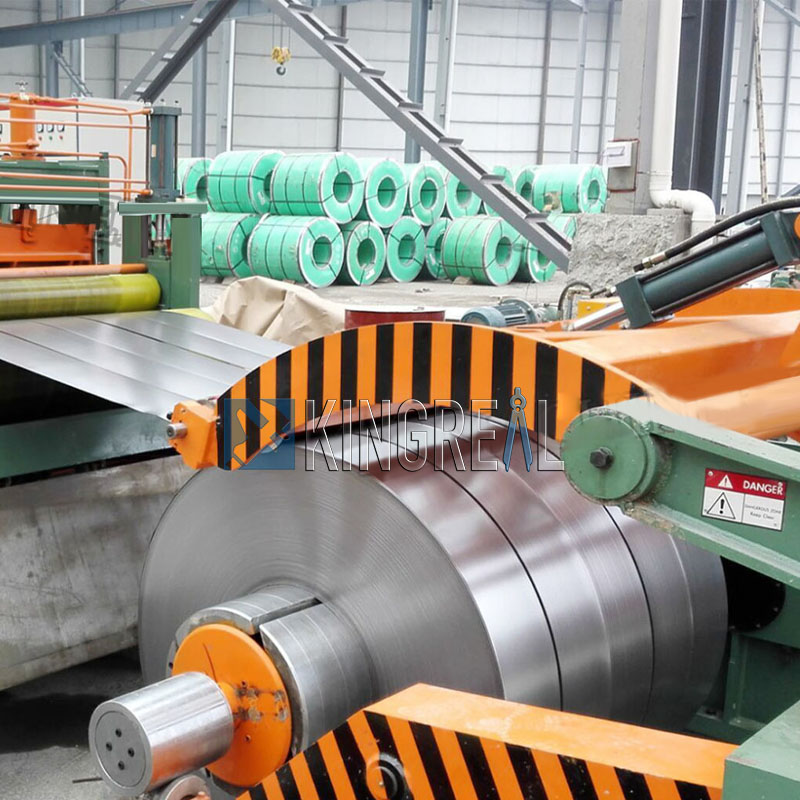

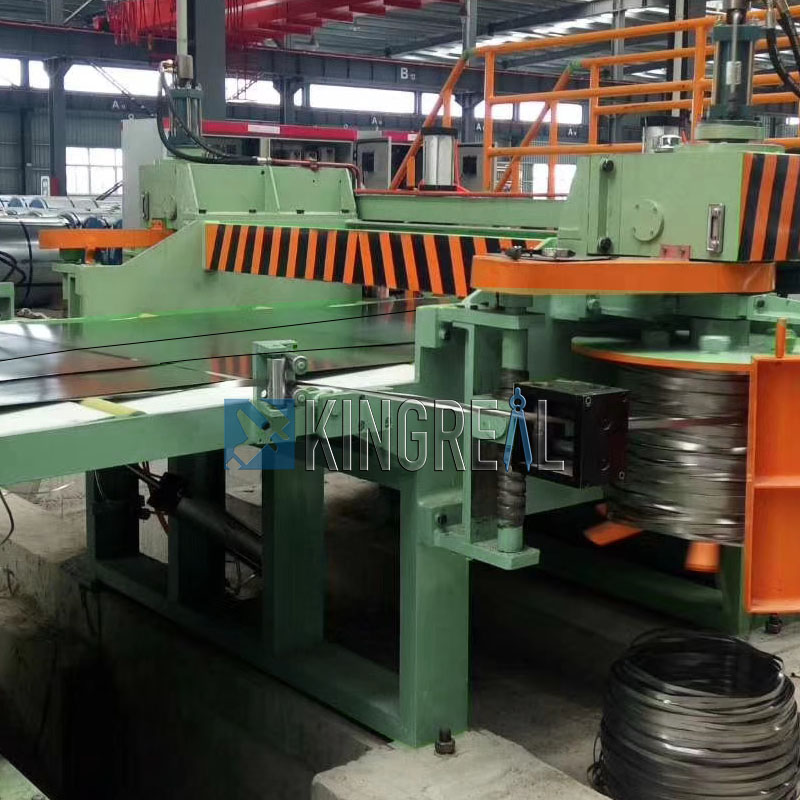

A गैल्वनाइज्ड स्टील स्लिटिंग मशीनमुख्य रूप से धातु की पट्टी को अनुदैर्ध्य रूप से काटता है और परिणामी संकीर्ण पट्टियों को कुंडलियों में बदल देता है। इस गैल्वेनाइज्ड स्टील स्लिटिंग लाइन में अनवाइंडिंग, मटेरियल पोजिशनिंग, स्लिटिंग और रीकॉइलिंग शामिल है। इसके संचालन में आसानी, उच्च स्लिटिंग गुणवत्ता, उच्च सामग्री उपयोग और स्टेपलेस स्लिटिंग गति विनियमन के लिए इसकी व्यापक रूप से मांग की जाती है।
का हर विवरणगैल्वेनाइज्ड स्टील स्लिटिंग लाइनKINGREAL STEEL SLITTER इंजीनियरों द्वारा सावधानीपूर्वक डिजाइन किया गया है। यह न केवल अपने स्लिटिंग कार्य को पूरा करता है, बल्कि परिचालन सुरक्षा भी सुनिश्चित करता है। आपने ध्यान नहीं दिया होगा, लेकिन गैल्वनाइज्ड स्टील स्लिटिंग मशीन की सुरक्षात्मक विशेषताएं इसके संचालन के हर पहलू में शामिल हैं।
उदाहरण के लिए, गैल्वेनाइज्ड स्टील स्लिटिंग लाइन के ब्लेड शाफ्ट को उच्च परिशुद्धता मशीन टूल स्पिंडल बीयरिंग द्वारा समर्थित किया जाता है, जो अक्षीय और रेडियल रनआउट को कम करता है। इसके अलावा, ब्लेड डिस्क नट्स (या सुरक्षित कसने के लिए हाइड्रोलिक नट) के साथ तीन-बिंदु लॉकिंग तंत्र का उपयोग करती है, जो आयामी सटीकता और सुरक्षित लॉकिंग दोनों सुनिश्चित करती है। स्लिटिंग गति के समायोजन की सुविधा के लिए, इलेक्ट्रॉनिक और हाइड्रोलिक नियंत्रण घटकों को नियोजित किया जाता है। यह न केवल उच्च विश्वसनीयता और मजबूत नियंत्रण प्रणाली प्रतिरक्षा प्रदान करता है, बल्कि इससे भी महत्वपूर्ण बात यह है कि इसमें एक स्व-निदान कार्य होता है, जो गलती के कारणों की त्वरित पहचान को सक्षम बनाता है। इसके अलावा, गैल्वनाइज्ड स्टील स्लिटिंग मशीनें एक विलक्षण आस्तीन का उपयोग करके स्पष्ट रूप से स्थित होती हैं। विलक्षणता और कतरनी वजन में परिवर्तन के साथ भी, फ़ीड की ऊंचाई स्थिर रहती है, जिससे विश्वसनीयता और सुरक्षा दोनों सुनिश्चित होती है।
ब्लेड इसका सक्रिय घटक हैगैल्वनाइज्ड स्टील स्लिटिंग मशीन. इष्टतम स्लिटिंग प्रदर्शन ब्लेड पर और, अधिक महत्वपूर्ण रूप से, ब्लेड धारक कॉन्फ़िगरेशन पर निर्भर करता है। गैल्वेनाइज्ड स्टील स्लिटिंग लाइनें विभिन्न प्रकार के ब्लेड धारक कॉन्फ़िगरेशन को नियोजित करती हैं, प्रत्येक की अपनी अनूठी विशेषताओं और लागू दायरे के साथ। गैल्वेनाइज्ड स्टील स्लिटिंग मशीन टूलहोल्डर चार प्रकार में आते हैं: स्लाइडर, एक्सेंट्रिक, एडजस्टेबल ब्लेड शाफ्ट और स्विंग आर्म। स्लाइडर प्रकार गैल्वेनाइज्ड स्टील स्लिटिंग लाइन टूलधारकों के शुरुआती और सबसे सामान्य प्रकारों में से एक है। इस प्रकार में, निचले ब्लेड शाफ्ट को चल और स्थिर फ़्रेमों में तय किया जाता है, जबकि ऊपरी ब्लेड शाफ्ट को बाएं और दाएं स्लाइडर में रखा जाता है। ये स्लाइडर्स चल और स्थिर फ़्रेमों की गाइड रेल के भीतर ऊर्ध्वाधर गति की अनुमति देते हैं।
एक्सेंट्रिक टूलधारक अधिकतर डबल-एक्सेंट्रिक होते हैं, जिसका अर्थ है कि ऊपरी और निचले दोनों ब्लेड शाफ्ट एक्सेंट्रिक स्लीव्स के भीतर समर्थित होते हैं। एक समायोजन गियर के माध्यम से एक तुल्यकालिक गियर शाफ्ट द्वारा संचालित, ये शाफ्ट विलक्षणता को समायोजित करने के लिए विपरीत दिशाओं में घूमते हैं, जिससे ऊपरी और निचले ब्लेड शाफ्ट की ऊंचाई अलग-अलग होती है।
समायोज्य ब्लेड शाफ्ट लंबाई वाले टूलधारकों में एक अनूठी विशेषता होती है: बाएं चल फ्रेम को ब्लेड शाफ्ट के बाएं छोर पर ब्लेड की सबसे बाहरी जोड़ी तक पहुंचने के लिए समायोजित किया जा सकता है, जिससे ब्लेड शाफ्ट की कामकाजी लंबाई कम हो जाती है और ब्लेड शाफ्ट कठोरता बढ़ जाती है। यह सुविधा गैल्वेनाइज्ड स्टील स्लिटिंग मशीनों को चौड़ी और पतली दोनों पट्टियों के साथ-साथ संकीर्ण और मोटी पट्टियों को संभालने की अनुमति देती है, इस प्रकार अनुप्रयोगों की एक विस्तृत श्रृंखला प्रदान करती है। अंतिम प्रकार स्विंग-आर्म ब्लेड धारक है। इसकी संरचना बहुत सरल है, जो इसे मुख्य रूप से पतली पट्टियों को काटने के लिए उपयुक्त बनाती है।
 |
 |
 |
गैल्वनाइज्ड स्टील स्लाटिंग मशीनेंज्यादातर शीट मेटल प्रसंस्करण के लिए उपयोग किया जाता है, और उनके कार्य काफी हद तक स्वचालित होते हैं, जिससे उपकरण के भीतर नियंत्रण प्रणाली विशेष रूप से महत्वपूर्ण हो जाती है। गैल्वेनाइज्ड स्टील स्लिटिंग लाइनें एक इलेक्ट्रो-हाइड्रोलिक सर्वो नियंत्रण प्रणाली का उपयोग करती हैं, जो मुख्य रूप से विभिन्न कार्यों को प्राप्त करने के लिए विभिन्न संकेतों के रूपांतरण का उपयोग करती है। हालाँकि, कई सिग्नल रूपांतरण विधियाँ उपलब्ध हैं।
1. गैल्वेनाइज्ड स्टील स्लिटिंग लाइन के लिए हाई-स्पीड ऑन-ऑफ वाल्व विधि
यह विधि प्रत्यक्ष या अप्रत्यक्ष रूप से एक निश्चित-उद्घाटन ऑन-ऑफ वाल्व को चलाने के लिए एक हाई-स्पीड टॉर्क मोटर का उपयोग करती है। कंप्यूटर द्वारा डिजिटल सिग्नल आउटपुट को बढ़ाया जाता है और फिर वाल्व को नियंत्रित किया जाता है, जिससे इसे खुले और बंद राज्यों के बीच नियंत्रित किया जा सकता है। फीडबैक सिग्नल को एक सैंपलर द्वारा संसाधित किया जाता है और स्लाटिंग शीयर के संचालन को नियंत्रित करते हुए डिजिटल मात्रा के रूप में कंप्यूटर पर वापस प्रेषित किया जाता है।
2. गैल्वनाइज्ड स्टील स्लिटिंग लाइन के लिए डिजिटल-से-एनालॉग रूपांतरण विधि
एक डिजिटल-टू-एनालॉग कनवर्टर कंप्यूटर द्वारा उत्पन्न डिजिटल सिग्नल को एक एनालॉग मात्रा में परिवर्तित करता है, जिसका उपयोग सर्वो वाल्व या आनुपातिक वाल्व के इनपुट पर लागू वर्तमान को नियंत्रित करने के लिए किया जाता है। फीडबैक सिग्नल को एनालॉग-टू-डिजिटल कनवर्टर द्वारा डिजिटल मात्रा में भी परिवर्तित किया जाता है और फिर सिग्नल रूपांतरण को पूरा करते हुए कंप्यूटर में फीड किया जाता है।
3. गैल्वनाइज्ड स्टील स्लिटिंग लाइन के लिए स्टेपर मोटर विधि
यह एक स्टेपर मोटर नियंत्रक द्वारा कार्यान्वित रूपांतरण विधि पर निर्भर करता है। कंप्यूटर द्वारा डिजिटल सिग्नल आउटपुट को कनवर्टर में पल्स के रूप में इनपुट किया जाता है। स्टेपर मोटर के घूर्णन कोण को एक ट्रांसमिशन डिवाइस के माध्यम से वाल्व खोलने में परिवर्तित किया जाता है, इस प्रकार एक डिजिटल प्रवाह वाल्व बनता है। इसके अलावा, आउटलेट दबाव आउटपुट दबाव के समानुपाती होता है, जिससे एक डिजिटल दबाव वाल्व बनता है, जिससे वांछित प्रभाव प्राप्त होता है।
दौरानगैल्वेनाइज्ड स्टील स्लिटिंग लाइनसंचालन, तनाव एक महत्वपूर्ण प्रदर्शन पैरामीटर है, जो वाइंडिंग और अनवाइंडिंग संचालन दोनों को प्रभावित करता है। गैल्वनाइज्ड स्टील स्लिटिंग मशीनों में तनाव को प्रभावी ढंग से नियंत्रित करने के लिए, तनाव नियंत्रक आवश्यक घटक हैं। तनाव नियंत्रक गति को मापता है, घुमावदार व्यास की गणना करता है, और लोड टॉर्क को मापकर तनाव निर्धारित करता है।
