स्टेनलेस स्टील कट लंबाई मशीन के लिए कटौतीआधुनिक विनिर्माण उद्योग में एक अपरिहार्य और महत्वपूर्ण उपकरण है।

यह कई सटीक घटकों के समन्वित कार्य के माध्यम से स्टेनलेस स्टील कॉइल के कुशल और सटीक कटिंग का एहसास करता है।

इस लेख में, किंग्रेल स्टील स्लिटर स्टेनलेस स्टील कट के मुख्य घटकों पर आपके साथ लंबाई की रेखा पर चर्चा करेगा, इसकी कार्य प्रक्रिया का विश्लेषण करेगा, और आपको स्टेनलेस स्टील कट के कार्य और महत्व को बेहतर ढंग से समझने में मदद करेगा।

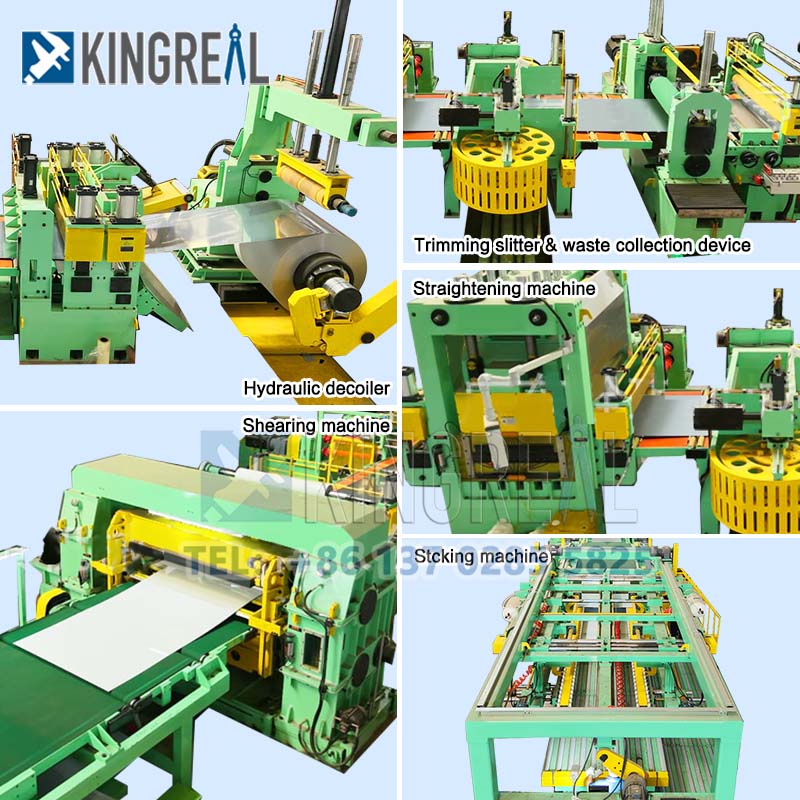

1। स्टेनलेस स्टील के लिए कच्चा माल हैंडलिंग सिस्टम लंबाई लाइन में कटौती करता है

की कार्य प्रक्रिया मेंस्टेनलेस स्टील कट लंबाई मशीन के लिए कटौती, कच्चे माल हैंडलिंग सिस्टम पहला महत्वपूर्ण कदम है। यह मुख्य रूप से डिकॉयलर, लेवलिंग मशीन और सेंटरिंग डिवाइस से बना है।

1.1 स्टेनलेस स्टील कट के लिए लंबाई लाइन के लिए decoiler

डिकॉइलर को आमतौर पर कैंटिलीवर प्रकार और डबल शंकु हेड संरचना में विभाजित किया जाता है। पूर्व छोटे कॉइल के लिए उपयुक्त है, जबकि उत्तरार्द्ध बड़े और भारी कॉइल के लिए अधिक उपयुक्त है। अनिंडिंग स्पीड की एडजस्टेबिलिटी स्टेनलेस स्टील कट को लंबाई की मशीन में विभिन्न उत्पादन आवश्यकताओं के अनुकूल बनाने में सक्षम बनाती है।

इसी समय, हाइड्रोलिक टेंशनिंग सिस्टम और गाइड डिवाइस असमान तनाव के कारण होने वाली सामग्री विचलन से बचने के लिए अनजाने प्रक्रिया के दौरान सामग्री की स्थिरता सुनिश्चित करते हैं।

1.2 लेवलिंग और सेंटरिंग डिवाइस

लेवलिंग मशीन स्टेनलेस स्टील कट का एक अपरिहार्य हिस्सा है जो लंबाई की मशीन में कटौती करता है। इसकी बहु-रोलर संरचना (आमतौर पर 5-11 रोलर्स) सामग्री की लहर और झुकने विकृति को प्रभावी ढंग से समाप्त कर सकती है, यह सुनिश्चित करती है कि लेवलिंग सटीकता ≤0.5 मिमी/मी तक पहुंचती है।

सेंटरिंग डिवाइस वास्तविक समय में स्ट्रिप की पार्श्व स्थिति को समायोजित करने के लिए फोटोइलेक्ट्रिक सेंसर और हाइड्रोलिक सुधार सिलेंडर का उपयोग करता है, जिससे बाद की प्रक्रियाओं की सटीक स्थिति सुनिश्चित होती है।

2। शीयरिंग प्रोसेसिंग के लिए कोर डिवाइस

का मुख्य कार्यस्टेनलेस स्टील की लंबाई लाइन में कटौतीशियरिंग प्रोसेसिंग है, इसलिए फीडिंग और साइज़िंग सिस्टम और क्रॉस-कटिंग मशीन ग्रुप इसके प्रमुख भाग हैं।

2.1 स्टेनलेस स्टील कट के लिए लंबाई लाइन के लिए खिला और आकार प्रणाली

फीडिंग रोलर समूह में एक सक्रिय रोलर और एक संचालित रोलर होता है, और सतह को पहनने के लिए प्रतिरोधी रबर से ढंका जाता है ताकि यह सुनिश्चित हो सके कि सामग्री खिला प्रक्रिया के दौरान स्लाइड नहीं करती है।

एक सर्वो मोटर द्वारा संचालित, फीडिंग सटीकता ± 0.1 मिमी तक पहुंच सकती है, और 500-6000 मिमी की निश्चित-लंबाई वाले फीडिंग को प्राप्त किया जा सकता है। फिक्स्ड-लेंथ बाफ़ल एक बॉल स्क्रू और एक रैखिक गाइड संरचना को अपनाता है, और स्थिति को विद्युत रूप से समायोजित किया जाता है, और खिला लंबाई की सटीकता सुनिश्चित करने के लिए एक एनकोडर के साथ एक बंद लूप नियंत्रण का गठन किया जाता है।

2.2 स्टेनलेस स्टील कट के लिए क्रॉस-कटिंग यूनिट लंबाई मशीन के लिए कटौती

क्रॉस-कटिंग यूनिट स्टेनलेस स्टील कट की कतरनी प्रक्रिया का कोर है जो लंबाई लाइन तक है।

इसमें एक ऊपरी ब्लेड शाफ्ट, एक निचले ब्लेड शाफ्ट और एक हाइड्रोलिक प्रेसिंग डिवाइस शामिल हैं। ब्लेड सामग्री आमतौर पर CR12Mov है, जिसमें HRC58-62 की कठोरता है।

कतरनी की गति 10-60 बार/मिनट तक पहुंच सकती है, और यह 0.1-6 मिमी की मोटाई के साथ प्लेटों को संसाधित कर सकती है। गैप समायोजन तंत्र कतरनी गुणवत्ता के उच्च मानकों को सुनिश्चित करने के लिए ब्लेड गैप के मैनुअल या इलेक्ट्रिक समायोजन की अनुमति देता है।

3। स्टेनलेस स्टील कट के लिए अपशिष्ट और तैयार उत्पाद हैंडलिंग प्रणाली लंबाई लाइन के लिए कटौती

के काम मेंस्टेनलेस स्टील कट लंबाई मशीन के लिए कटौती, अपशिष्ट हैंडलिंग उतना ही महत्वपूर्ण है जितना कि तैयार उत्पाद स्टैकिंग।

3.1 अपशिष्ट कतरनी और संग्रह

एज वायर शीयर शीयरिंग यूनिट के दोनों किनारों पर स्थापित एक उपकरण है, जो एज कचरे को 50-100 मिमी के छोटे खंडों में कतरन कर सकता है और इसे कचरे के कन्वेयर बेल्ट के माध्यम से चिप कलेक्शन बॉक्स में भेज सकता है।

इसके अलावा, कोल्हू (वैकल्पिक) मोटी प्लेट कचरे पर द्वितीयक क्रशिंग करता है, और बाद के रीसाइक्लिंग के लिए कण आकार को of100 मिमी पर नियंत्रित किया जाता है।

3.2 स्टेनलेस स्टील कट के लिए स्टैकिंग डिवाइस लंबाई लाइन तक

स्टैकिंग डिवाइस तैयार उत्पादों के प्रभावी प्रबंधन को सुनिश्चित करता है। कन्वेयर बेल्ट की गति को 0.5-2 मीटर तक समायोजित किया जाता है, और सतह पर एंटी-स्लिप रबर परत तैयार उत्पाद को फिसलने से रोकती है।

स्टैकिंग तंत्र में एक लिफ्टिंग प्लेटफॉर्म, एक पुश प्लेट और एक पोजिशनिंग बैफ़ल होता है, जो स्वचालित रूप से तैयार उत्पादों की कई परतों (ऊंचाई .51.5 मी) को ढेर कर सकता है, और तैयार उत्पादों के मानकीकृत स्टैकिंग को सुनिश्चित करने के लिए तैयार उत्पादों के वजन की निगरानी के लिए एक वजन सेंसर से लैस है।

4। स्टेनलेस स्टील के लिए हाइड्रोलिक और विद्युत नियंत्रण प्रणाली

हाइड्रोलिक प्रणाली और विद्युत नियंत्रण प्रणाली के कुशल और स्थिर संचालन को सुनिश्चित करने के लिए बिजली स्रोत हैंस्टेनलेस स्टील कट लंबाई मशीन के लिए कटौती.

4.1 स्टेनलेस स्टील के लिए हाइड्रोलिक सिस्टम लंबाई लाइन में कटौती करता है

हाइड्रोलिक सिस्टम की पावर यूनिट में एक हाइड्रोलिक पंप, एक तेल टैंक और एक कूलर होता है, जो अनचाहे तनाव, दबाव डिवाइस, आदि के लिए शक्ति प्रदान करता है।

हाइड्रोलिक पंप (जैसे गियर पंप या गुइसाई पंप) की पसंद हाइड्रोलिक सिस्टम (20-100L/मिनट) की प्रवाह दर को प्रभावित करती है, जबकि तेल टैंक (500-2000L) की क्षमता सिस्टम की स्थिरता को प्रभावित करती है।

हाइड्रोलिक सिलेंडर और आनुपातिक वाल्व जैसे एक्ट्यूएटर्स का सहयोग कार्रवाई के सटीक नियंत्रण का एहसास करता है।

4.2 स्टेनलेस स्टील कट के लिए लंबाई लाइन के लिए विद्युत नियंत्रण प्रणाली

विद्युत नियंत्रण प्रणाली आमतौर पर सीमेंस या मित्सुबिशी ब्रांड पीएलसी, एकीकृत सर्वो ड्राइव, आवृत्ति कनवर्टर और मानव-मशीन इंटरफ़ेस (एचएमडी) को अपनाती है, जो प्रक्रिया मापदंडों को सेट कर सकती है और वास्तविक समय में स्टेनलेस स्टील कट की ऑपरेटिंग स्थिति की निगरानी कर सकती है।

सेंसर नेटवर्क में एन्कोडर्स, टेंशन सेंसर और फोटोइलेक्ट्रिक स्विच आदि शामिल हैं, जो स्टेनलेस स्टील कट के स्वचालित संचालन को लंबाई लाइन से सुनिश्चित करने के लिए एक बंद-लूप नियंत्रण बनाते हैं।

5। स्टेनलेस स्टील कट के लिए सहायक उपकरण लंबाई लाइन में कटौती करते हैं

मुख्य घटकों के अलावा,स्टेनलेस स्टील कट लंबाई मशीन के लिए कटौतीउत्पादन दक्षता और सुरक्षा में सुधार के लिए विभिन्न प्रकार के सहायक उपकरणों से भी लैस है।

5.1 स्टेनलेस स्टील कट के लिए डस्ट रिमूवल सिस्टम

धूल हटाने की प्रणाली शीट की सतह से मलबे को एक वैक्यूम क्लीनर या एक ब्लोअर के माध्यम से तैयार उत्पाद के संदूषण से बचने के लिए हटा देती है, जिससे उत्पाद की गुणवत्ता और उपस्थिति में सुधार होता है।

5.2 स्टेनलेस स्टील कट के लिए लंबाई लाइन के लिए सुरक्षा सुरक्षा उपकरण

सुरक्षा सुरक्षा उपकरण ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए महत्वपूर्ण उपाय हैं, जिसमें आपातकालीन स्टॉप बटन, सुरक्षा प्रकाश पर्दे, सुरक्षात्मक कवर आदि शामिल हैं। ये उपकरण समयबद्ध तरीके से आपात स्थितियों का जवाब दे सकते हैं और सुरक्षा दुर्घटनाओं से बच सकते हैं।

5.3 स्टेनलेस स्टील कट के लिए लंबाई मशीन के लिए स्नेहन प्रणाली

स्नेहन प्रणाली गाइड रेल, लीड स्क्रू और अन्य घटकों को नियमित रूप से पहनने और स्टेनलेस स्टील कट के सेवा जीवन को बढ़ाने के लिए लंबाई लाइन में कटौती करने के लिए एक स्वचालित तेल आपूर्ति उपकरण का उपयोग करती है।

के मुख्य घटकों के सटीक डिजाइन और कुशल संचालनस्टेनलेस स्टील की लंबाई लाइन में कटौतीस्टेनलेस स्टील कॉइल की सटीक कटिंग प्राप्त करने का आधार हैं।

कच्चे माल प्रसंस्करण, कतरनी प्रसंस्करण, अपशिष्ट प्रसंस्करण, हाइड्रोलिक और विद्युत नियंत्रण, और सहायक उपकरणों के एक व्यापक विश्लेषण के माध्यम से, हम देख सकते हैं कि स्टेनलेस स्टील कट टू लंबाई मशीन न केवल विनिर्माण उद्योग में एक महत्वपूर्ण भूमिका निभाता है, बल्कि उत्पादन दक्षता में सुधार करने, सुरक्षा सुनिश्चित करने और कम करने के लिए सकारात्मक योगदान भी देता है।

भविष्य के विकास में, स्टेनलेस स्टील कट टू लम्बाई लाइन की तकनीक में सुधार जारी रहेगा, और खुफिया और स्वचालन की प्रवृत्ति इसके आवेदन क्षेत्रों के विस्तार को और बढ़ावा देगी।

आशा है कि यह लेख आपको स्टेनलेस स्टील कट के मुख्य घटकों की लंबाई मशीन और आधुनिक विनिर्माण में इसके महत्व की गहरी समझ रखने में मदद कर सकता है।
