कुंडल काटने का उपकरणएक सामान्य यांत्रिक उपकरण है, जिसका उपयोग मुख्य रूप से बड़े कॉइल को आवश्यक छोटे कॉइल में काटने के लिए किया जाता है। इसका उपयोग ऑटोमोबाइल विनिर्माण, विमानन, निर्माण आदि क्षेत्रों में किया जाता है, जो उत्पादन और प्रसंस्करण के लिए सुविधा प्रदान करता है।

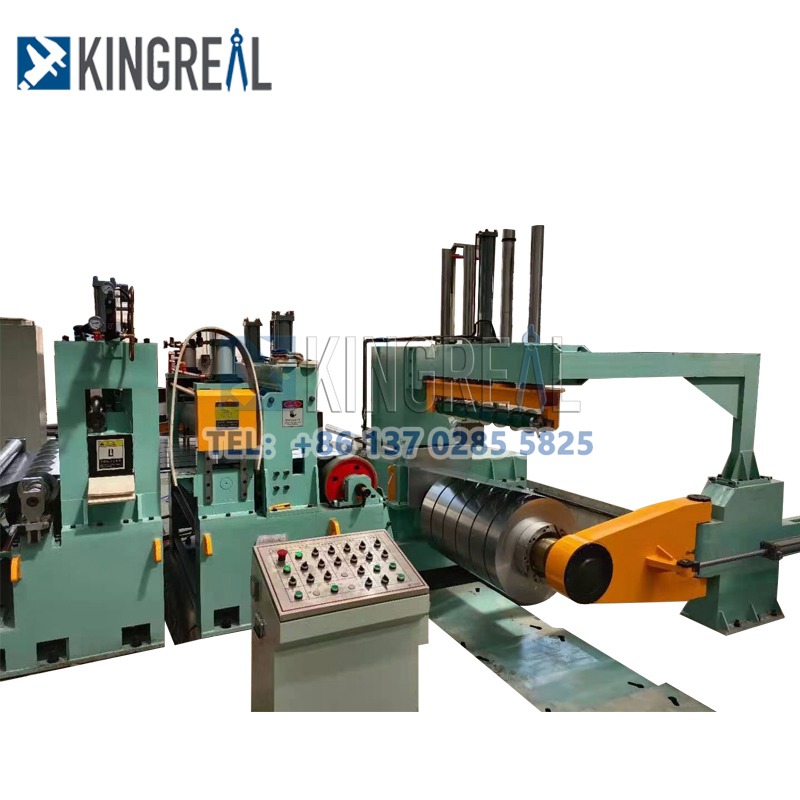

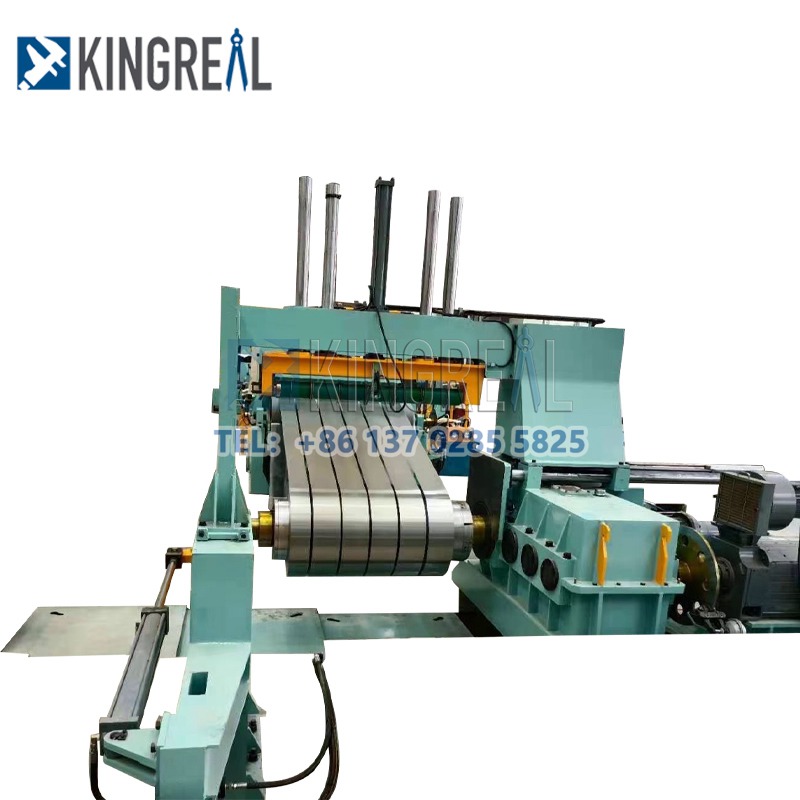

कॉइल स्लिटिंग मशीन का कार्य सिद्धांत चाकू के पहिये को घुमाकर कॉइल को आवश्यक चौड़ाई और लंबाई में काटना है। चाकू के पहिये की घूर्णन गति और ब्लेड के दबाव को विभिन्न सामग्रियों और आवश्यकताओं के अनुसार समायोजित किया जा सकता है। साथ ही, काटने की सटीकता सुनिश्चित करने के लिए कॉइल स्लिटिंग उपकरण स्वचालित गिनती और स्वचालित शटडाउन फ़ंक्शन से भी सुसज्जित है।
 |
 |
बाजार की मांगधातु प्रसंस्करण उद्योग में कॉइल स्लिटिंग मशीनों की अनुप्रयोग संभावनाओं को बढ़ावा देने में एक और महत्वपूर्ण कारक है। देश और विदेश में धातु प्रसंस्करण उद्योग के निरंतर विकास के साथ, धातु शीट काटने और काटने की मांग भी बढ़ रही है। कॉइल स्लिटिंग उपकरण के अनुप्रयोग से उत्पादन क्षमता में सुधार हो सकता है, मैन्युअल संचालन कम हो सकता है, श्रम तीव्रता और उत्पादन लागत कम हो सकती है, और काटने और काटने की गुणवत्ता अधिक स्थिर होती है। विशेष रूप से ऑटोमोटिव, घरेलू उपकरणों, निर्माण, जहाज निर्माण और अन्य उद्योगों में, धातु की चादरों को काटने और काटने की आवश्यकताएं अधिक से अधिक होती जा रही हैं। इसलिए, धातु प्रसंस्करण उद्योग में कॉइल स्लिटिंग उपकरण की बाजार मांग में वृद्धि जारी रहेगी।
 |
 |
The विकास की प्रवृत्तिधातु प्रसंस्करण उद्योग में कॉइल स्लिटिंग मशीनों के अनुप्रयोग की संभावनाओं में एक अन्य महत्वपूर्ण कारक है। आर्थिक वैश्वीकरण के गहराने के साथ, धातु प्रसंस्करण उद्योग में उच्च लाभ और कम लागत की खोज एक सामान्य विकास प्रवृत्ति बन गई है। कॉइल स्लाटिंग उपकरण का अनुप्रयोग इस मांग को पूरा करता है। यह उत्पादन दक्षता में काफी सुधार कर सकता है, उत्पादन लागत कम कर सकता है, उत्पाद की गुणवत्ता में सुधार कर सकता है और बाजार प्रतिस्पर्धात्मकता बढ़ा सकता है। साथ ही, पर्यावरण जागरूकता में निरंतर सुधार के साथ,कुंडल काटने की मशीनेंअपशिष्ट और प्रदूषण को कम करने में भी लाभ होता है, जो सतत विकास प्राप्त करने में मदद करता है। इसलिए, धातु प्रसंस्करण उद्योग में स्लाटिंग मशीनों की अनुप्रयोग संभावनाएं बहुत व्यापक हैं।

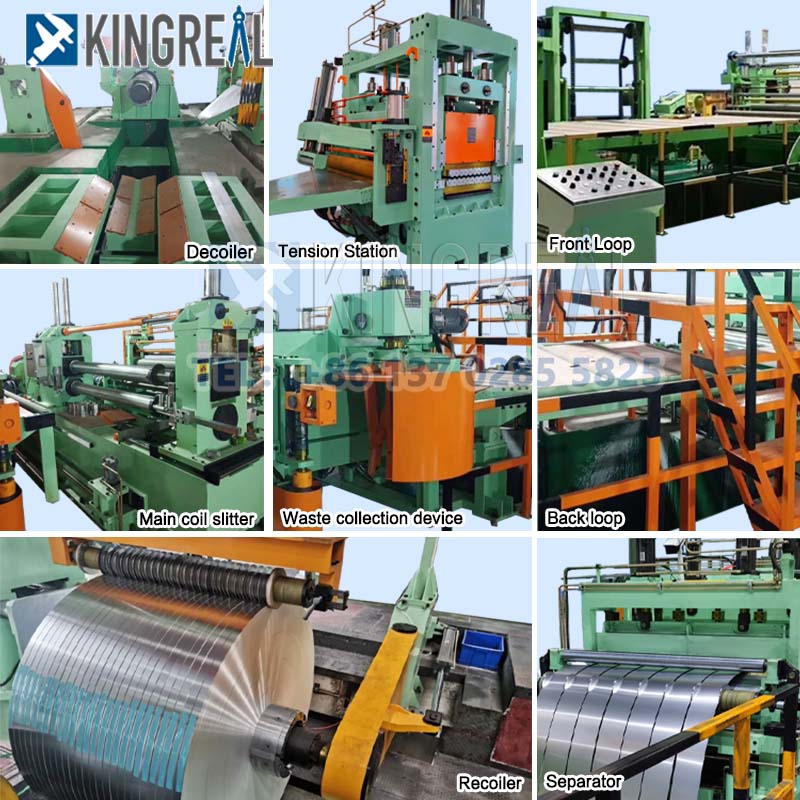

डेकोइलर:यह मशीन का वह भाग है जो काटने के लिए सामग्री के रोल को ठीक करता है।
गाइड प्रणाली:यह प्रणाली सामग्री को खोलते समय मार्गदर्शन करने में मदद करती है, यह सुनिश्चित करती है कि काटते समय यह सीधी और बीच में रहे।
काटने की प्रणाली:यह मशीन का वह भाग है जो वास्तव में सामग्री को काटता है। काटने की प्रणाली विभिन्न प्रकार के ब्लेड या चाकू से बनी हो सकती है, जो काटी जाने वाली सामग्री के प्रकार और आवश्यक चीरा चौड़ाई पर निर्भर करती है।
रिवाइंडर:यह मशीन का वह भाग है जो कटी हुई सामग्री को छोटे रोल में रोल करता है।
कंट्रोल पैनल:यह मशीन का वह हिस्सा है जो ऑपरेटर को अनवाइंडिंग और रिवाइंडिंग की गति के साथ-साथ स्लिट की चौड़ाई को नियंत्रित करने की अनुमति देता है।
सुरक्षा गार्ड:इनका उपयोग ऑपरेटर को मशीन के हिलते हिस्सों से बचाने के लिए किया जाता है।
निम्नलिखित मूल स्लिटिंग प्रक्रिया हैकुंडल काटने का उपकरण:
खिलाने की तैयारी
- लोड हो रहा है: सबसे पहले, स्लाटिंग मशीन के लोडिंग डिवाइस पर चौड़ी धातु का तार (आमतौर पर स्टील प्लेट, एल्यूमीनियम प्लेट, स्टेनलेस स्टील प्लेट इत्यादि) लोड करें। धातु की प्लेट को विकृत होने से बचाने के लिए कुंडल एक तनाव नियंत्रण प्रणाली के माध्यम से उचित तन्य बल बनाए रखता है।
- लेवलिंग: कुछ कॉइल स्लिटिंग मशीनें धातु शीट के गलियारों को हटाने और शीट को सपाट बनाने के लिए लेवलिंग उपकरणों से लैस होती हैं, जो बाद में काटने की गुणवत्ता में मदद करती हैं।
काटने की प्रक्रिया
- मार्गदर्शक: धातु शीट गाइड रोलर्स या गाइड उपकरणों से होकर गुजरती है ताकि यह सुनिश्चित हो सके कि धातु शीट सही पथ के साथ काटने वाले क्षेत्र में प्रवेश करती है।

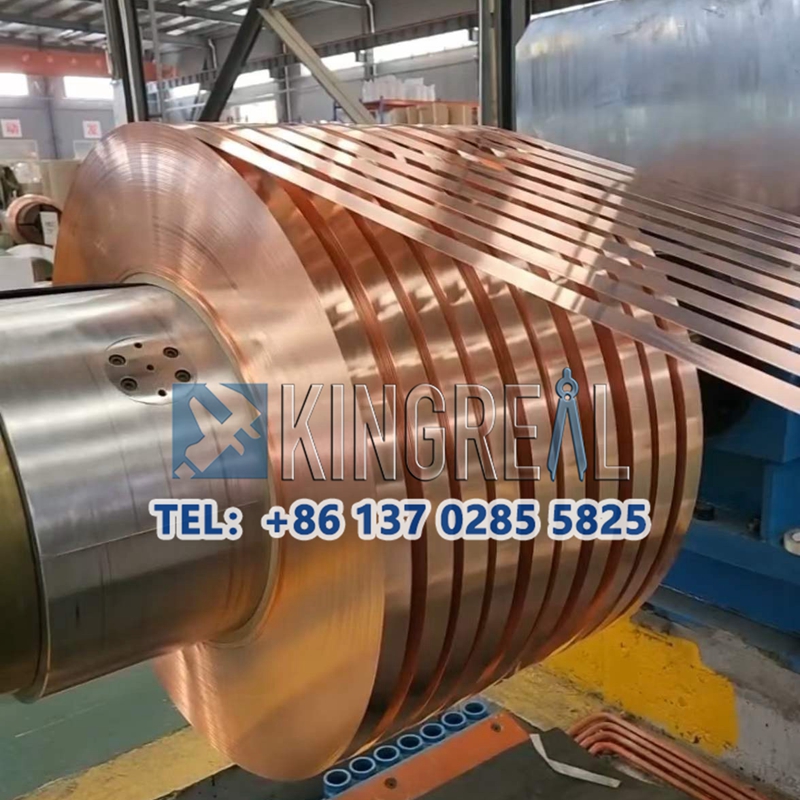

- कटिंग: कटिंग क्षेत्र में प्रवेश करने के बाद, स्लिटिंग मशीन के ब्लेड काम करना शुरू कर देते हैं। कॉइल स्लिटिंग मशीनों में आमतौर पर कई घूमने वाले ब्लेड होते हैं, जो निर्धारित दूरी के साथ धातु की शीट को काटते हैं। ब्लेड दो सामान्य प्रकार के होते हैं:
- रोटरी ब्लेड: ब्लेड आमतौर पर क्षैतिज या लंबवत रूप से घूमते हैं, जो तेजी से काटने के लिए उपयुक्त होते हैं।
- रुक-रुक कर चलने वाले ब्लेड: भोजन करते समय ब्लेड रुक-रुक कर कटते हैं।
- काटने की सटीकता: प्रत्येक ब्लेड की दूरी को यह सुनिश्चित करने के लिए समायोजित किया जा सकता है कि कटी हुई धातु की पट्टियाँ आवश्यक चौड़ाई को पूरा करती हैं।
काटने के बाद उलटना
- रीलिंग: काटने के बाद, धातु की पट्टियों को रीलिंग सिस्टम की ओर निर्देशित किया जाता है। रीलिंग प्रणाली में आम तौर पर बाद के प्रसंस्करण या परिवहन के लिए स्लिट धातु स्ट्रिप्स को कॉइल में अच्छी तरह से लपेटने के लिए कई रील शामिल होती हैं।
- समायोजन: स्लाईटिंग के बाद धातु की पट्टी को आमतौर पर एक चिकनी घुमावदार प्रक्रिया सुनिश्चित करने और अपशिष्ट या शीट विरूपण से बचने के लिए एक तनाव नियंत्रण प्रणाली के माध्यम से ठीक से तनाव की आवश्यकता होती है।
नियंत्रण प्रणाली
- स्वचालित नियंत्रण: आधुनिक धातु काटने वाली मशीनें आमतौर पर एक कंप्यूटर संख्यात्मक नियंत्रण प्रणाली (सीएनसी) से सुसज्जित होती हैं, जो काटने की चौड़ाई, गति, ब्लेड रिक्ति जैसे मापदंडों को सटीक रूप से सेट कर सकती हैं और वास्तविक समय में काटने की प्रक्रिया की निगरानी कर सकती हैं।
- सुरक्षा प्रणाली: सुरक्षित संचालन सुनिश्चित करने के लिए, कॉइल स्लिटिंग मशीनें आम तौर पर आपातकालीन स्टॉप डिवाइस, स्वचालित अलार्म सिस्टम आदि से सुसज्जित होती हैं।
