उत्पाद वर्णन

धातु काटने की मशीन के बारे में वीडियो

मेटल स्लिटिंग मशीन के लिए किंगरियल स्टील स्लिटर आपूर्ति संपूर्ण समाधान

metal slitting machine

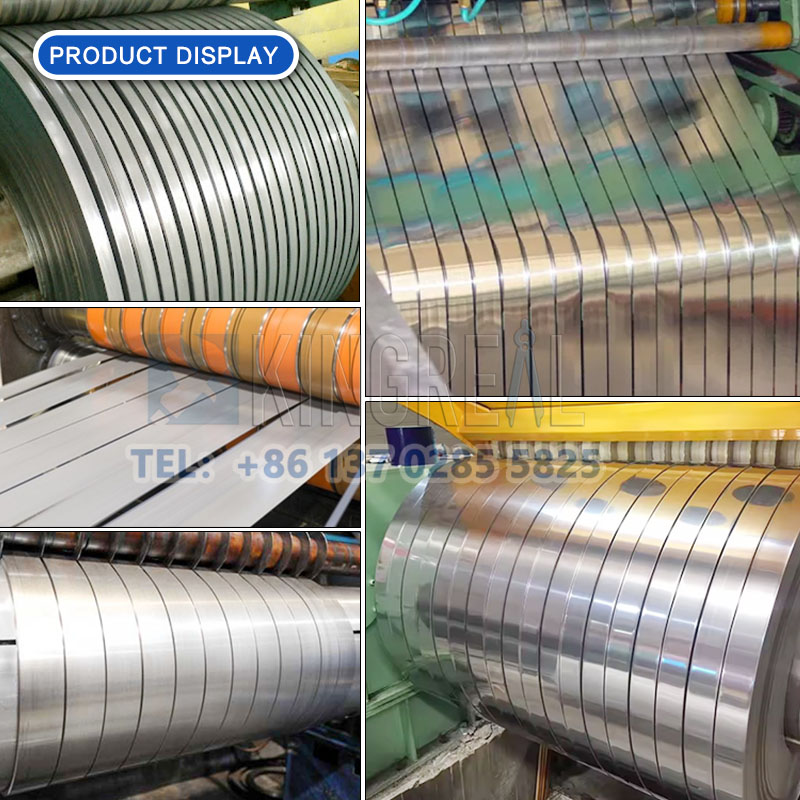

किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीन 0.2-16 मिमी की मोटाई सीमा के साथ स्टील, स्टेनलेस स्टील, एल्यूमीनियम, तांबा और अन्य धातु सामग्री से ग्राहक-विशिष्ट चौड़ाई की संकीर्ण स्ट्रिप्स का उत्पादन कर सकती है। यह एक साथ 40 पट्टियों तक को काट सकता है। मेटल स्लिटिंग मशीन की उत्पादन गति समायोज्य है, जो अधिकतम 230 मीटर/मिनट तक पहुंचती है।

मेटल स्लिटिंग मशीन में डिकॉयलर, स्ट्रेटनर, कॉइल स्लिटिंग, बेल्ट टेंशन और रिवाइंडिंग के मुख्य कार्य हैं। मेटल स्लिटिंग मशीन के मुख्य कार्य उपकरण में एक फीडिंग ट्रॉली, अनवाइंडिंग मशीन, लेवलिंग मशीन और पावर, फ्रंट लूप, मेटल स्लिटिंग मशीन और पावर, वेस्ट एज कलेक्टिंग मशीन, रियर लूप, बेल्ट टेंशन मशीन, वाइंडिंग मशीन, सहायक सपोर्ट, अनलोडिंग डिवाइस, हाइड्रोलिक सिस्टम, इलेक्ट्रिकल सिस्टम आदि शामिल हैं।

किंगरियल स्टील स्लिटर मेटल स्लिटिंग लाइन पीएलसी केंद्रीकृत नियंत्रण और मानव-मशीन इंटरफ़ेस डिस्प्ले को अपनाती है। यह सीमेंस और श्नाइडर जैसे ब्रांडों के प्रभुत्व वाली एक इलेक्ट्रॉनिक नियंत्रण प्रणाली है, जिसे उपयोगकर्ता के ऑर्डर मात्रा, स्ट्रिप्स की संख्या, विभिन्न स्ट्रिप विनिर्देशों, स्ट्रिप गति और अन्य मापदंडों के अनुसार स्वतंत्र रूप से सेट किया जा सकता है।

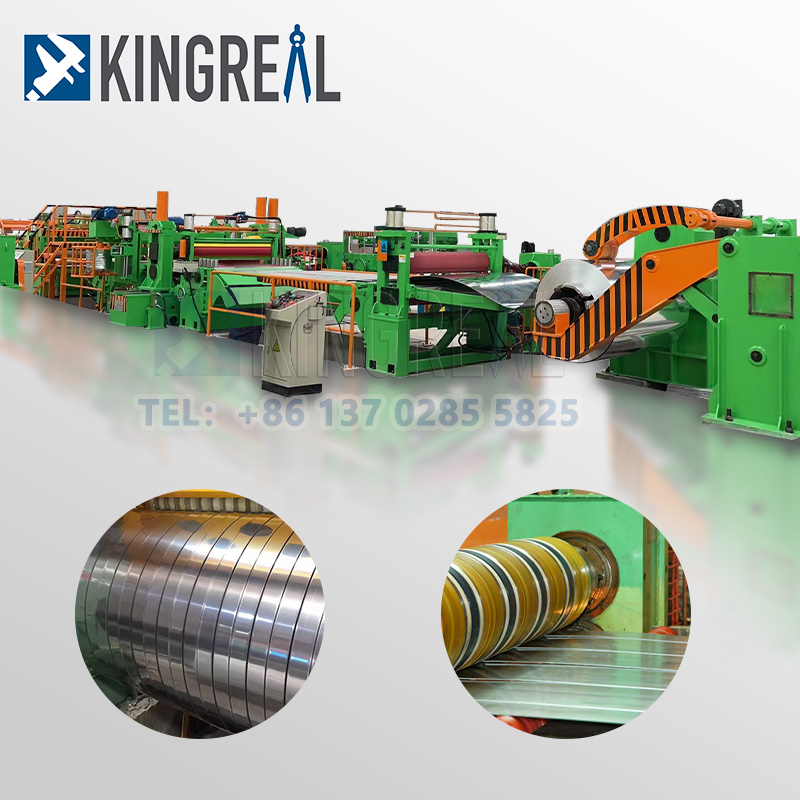

धातु काटने की मशीन का तकनीकी विवरण

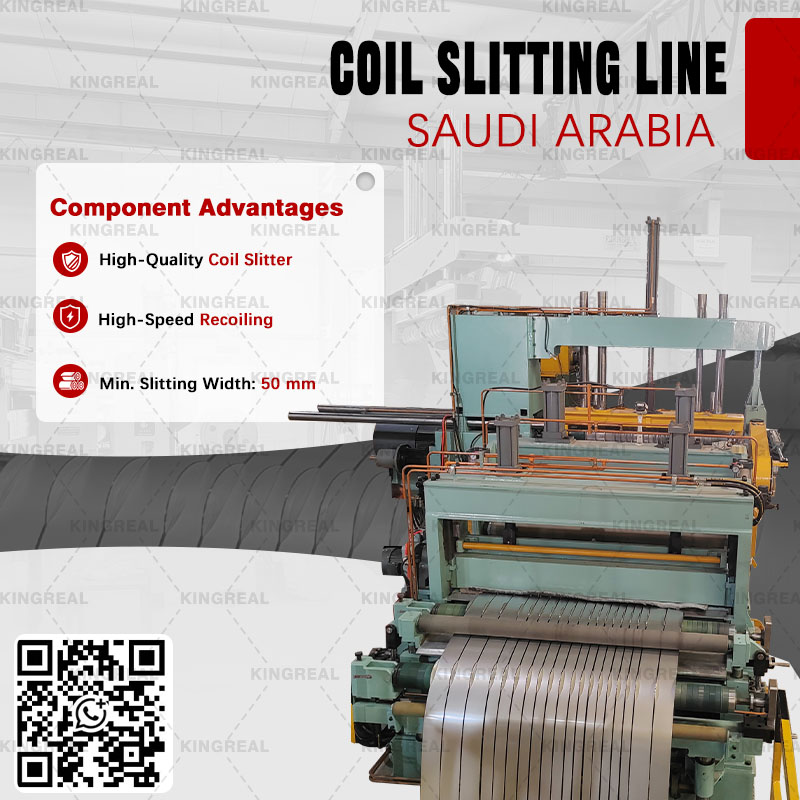

metal slitting line

1. स्टील का तार उत्पाद

कच्चा माल: जीआई/कार्बन स्टील

सामग्री की मोटाई: 0.25-2 मिमी (आपके अनुरोध के अनुसार)

कुंडल वजन: ≤ 10 टन

कुंडल की चौड़ाई: 500-1500 मिमी

सरल स्टील कॉइल स्लिटिंग मशीन लाइन मेटल शीट स्लिटिंग स्लिटर उपकरण

2.मेटल स्लिटिंग लाइन हाइड्रोलिक डेकोइलर

उपयोग: कॉइल और हाइड्रोलिक ड्राइव का समर्थन करें, यह फैलता है और सिकुड़ता है। कॉइल को सक्रिय रूप से लोड करें।

कार्य प्रकार: हाइड्रोलिक

लोडिंग क्षमता: 20 टन

घटक: बेस, ब्रेक सिस्टम, मुख्य शाफ्ट, मशीन फ्रेम, विकर्ण ब्रेसिंग प्रकार का विस्तार और सिकुड़न सिस्टम, हाइड्रोलिक तेल पंप, मोटर, प्रेस कॉइल सिस्टम, आदि।

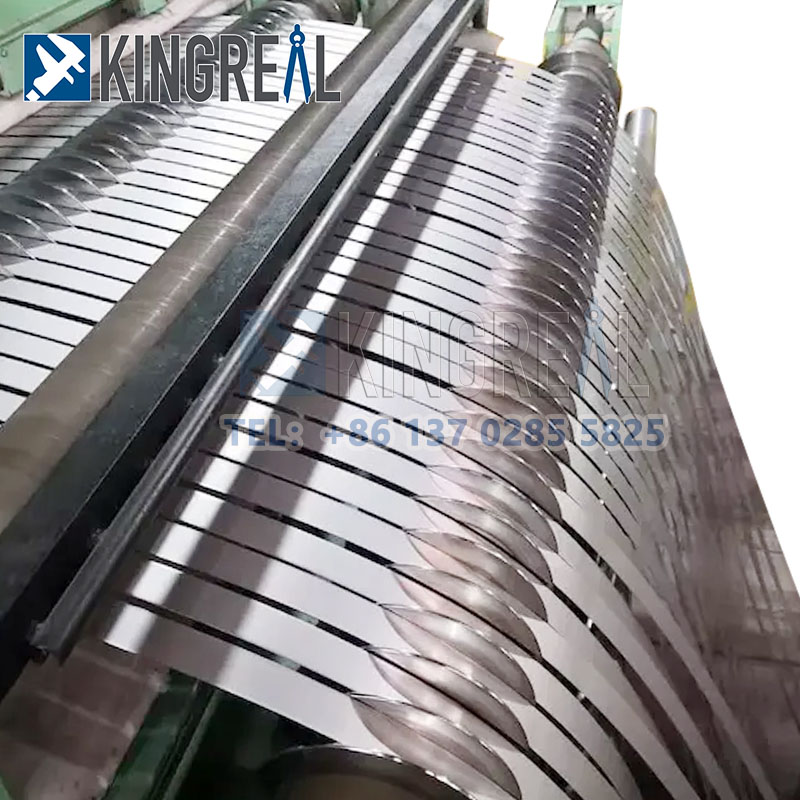

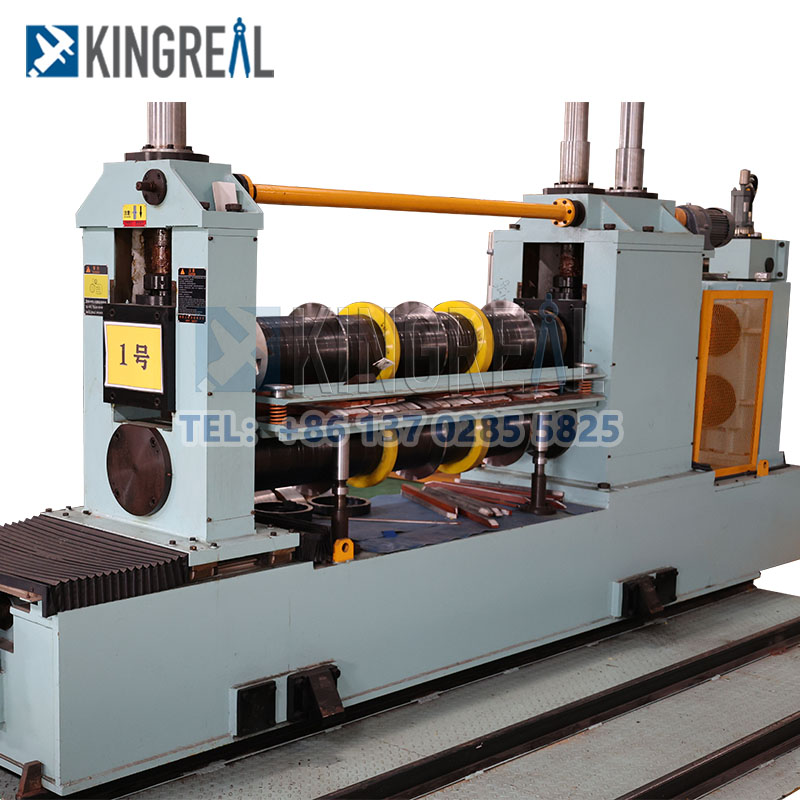

3. मुख्य धातु काटने की मशीन

उपयोग: मुख्य धातु काटने की मशीन

इसमें प्रत्येक तरफ मार्गदर्शक उपकरण है और तैयार पट्टियों को वाइप ब्रश दिया गया है, जो उन्हें उछलने से रोकता है और काटने की सटीकता में सुधार करता है।

मेटल स्लिटिंग सिस्टम में सक्रिय कतरनी और पुल कतरनी होती है और उन्हें अलग-अलग मोटाई के साथ सभी सटीक आवश्यकताओं को पूरा करने के लिए स्विच किया जा सकता है। इसमें स्क्रैप वाइन्डर डिवाइस भी है।

कटर शाफ्ट व्यास: Φ 150 मिमी

कटर शाफ्ट सामग्री: टेम्परिंग उपचार के साथ 40 करोड़

कटर सामग्री: 9CrSi

धातु काटने की सटीकता: ≤±0.05 मिमी

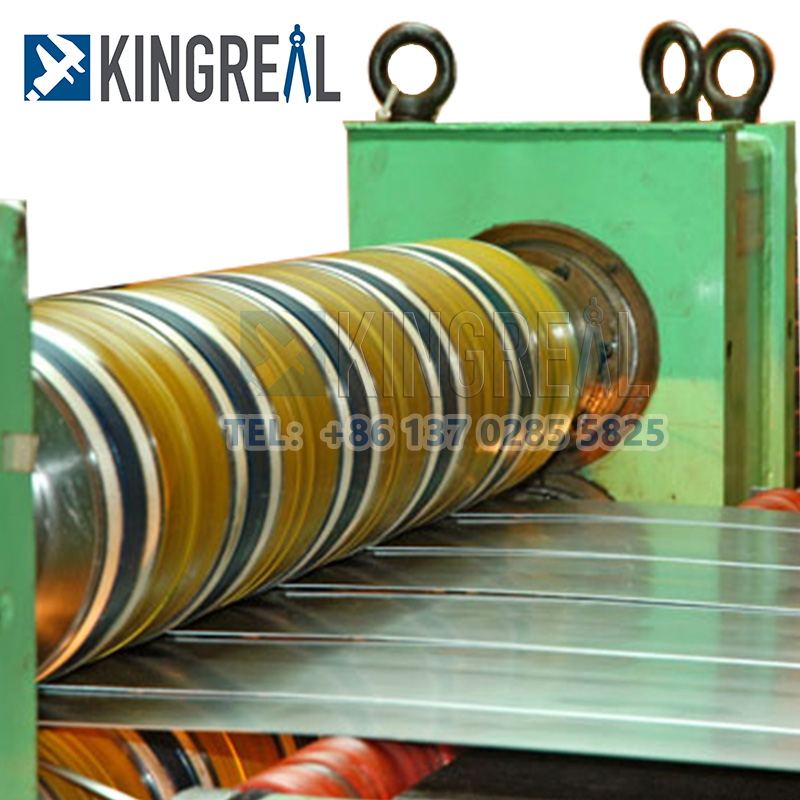

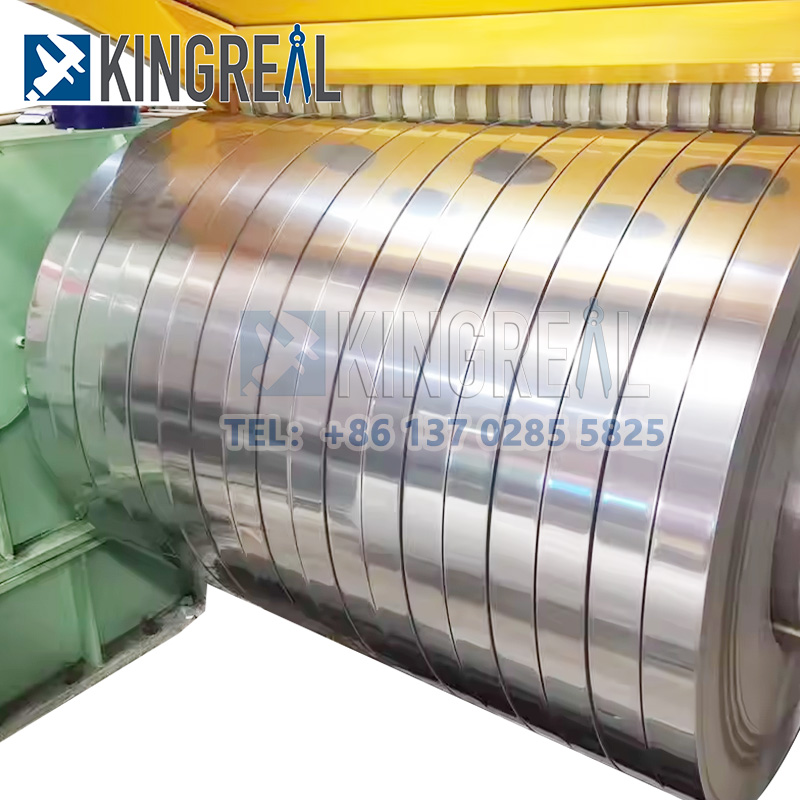

4.मेटल स्लिटिंग रिवाइंडिंग डिवाइस

उपयोग: मेटल स्लिटिंग रिवाइंडिंग डिवाइस पहले प्री-डिवाइडिंग और दूसरे डिवाइडिंग के बाद तैयार स्टील स्ट्रिप्स के साथ सहयोग करता है ताकि रीकॉइलर की समान और सख्त गुणवत्ता सुनिश्चित हो सके। रीकॉइलिंग तनाव समायोज्य, रीकॉइलिंग गति समायोज्य।

लोडिंग क्षमता: 10 टन

भीतरी छेद का व्यास: Φ508 मिमी

घटक: बेस, मुख्य शाफ्ट, मशीन फ्रेम, हाइड्रोलिक विकर्ण ब्रेसिंग प्रकार का विस्तार और सिकुड़न प्रणाली, एडजस्टेबल-स्पीड मोटर (45KW), रेड्यूसर, स्क्रू रॉड, डिवाइडिंग शाफ्ट, आदि।

मेटल स्लिटिंग लाइन के लिए वैकल्पिक कॉन्फ़िगरेशन विकल्प

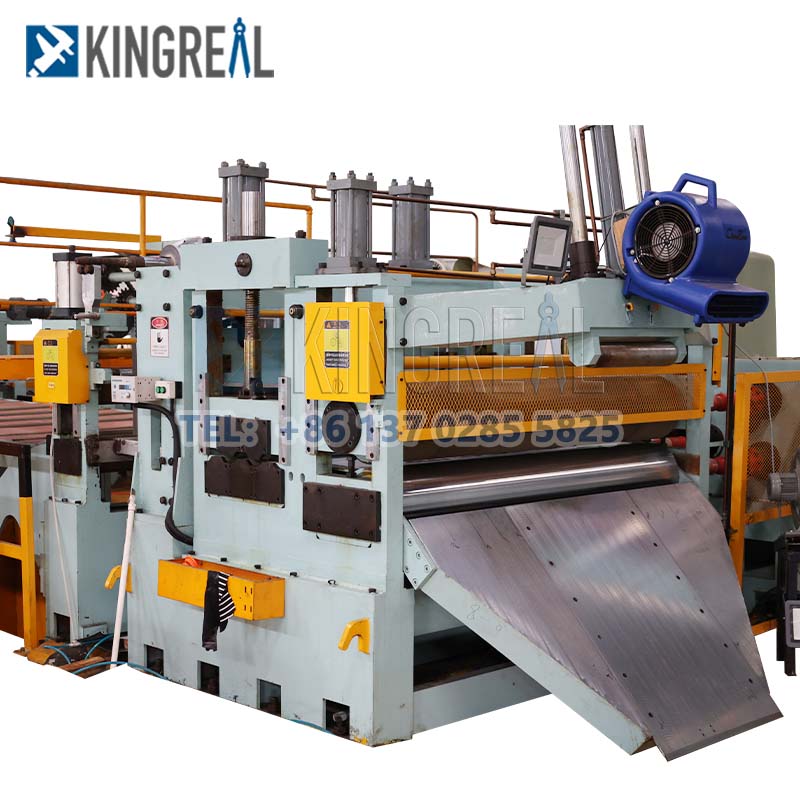

1. मेटल स्लिटिंग लाइन के लिए उच्च परिशुद्धता लीवर

मेटल स्लिटिंग मशीन लेवलिंग मशीन एक उपकरण है जिसका उपयोग असमान स्टील प्लेटों को समतल करने के लिए किया जाता है। लेवलिंग मशीन 2 ऊपरी और 3 निचले रोलर्स के साथ एकल-परत रोलर संरचना को अपनाती है।

मेटल स्लिटिंग मशीन लेवलिंग मशीन के प्रत्येक लेवलिंग रोलर को सतह की कठोरता और फिनिश सुनिश्चित करने और सर्वोत्तम लेवलिंग प्रभाव प्राप्त करने के लिए बारीक मोड़, टेम्पर्ड, क्रोम-प्लेटेड और ग्राउंड किया जाता है। लेवलिंग रोलर्स सार्वभौमिक कपलिंग के माध्यम से वितरण गियरबॉक्स द्वारा स्वतंत्र रूप से संचालित होते हैं, और एकल मशीन आगे और पीछे जा सकती है।

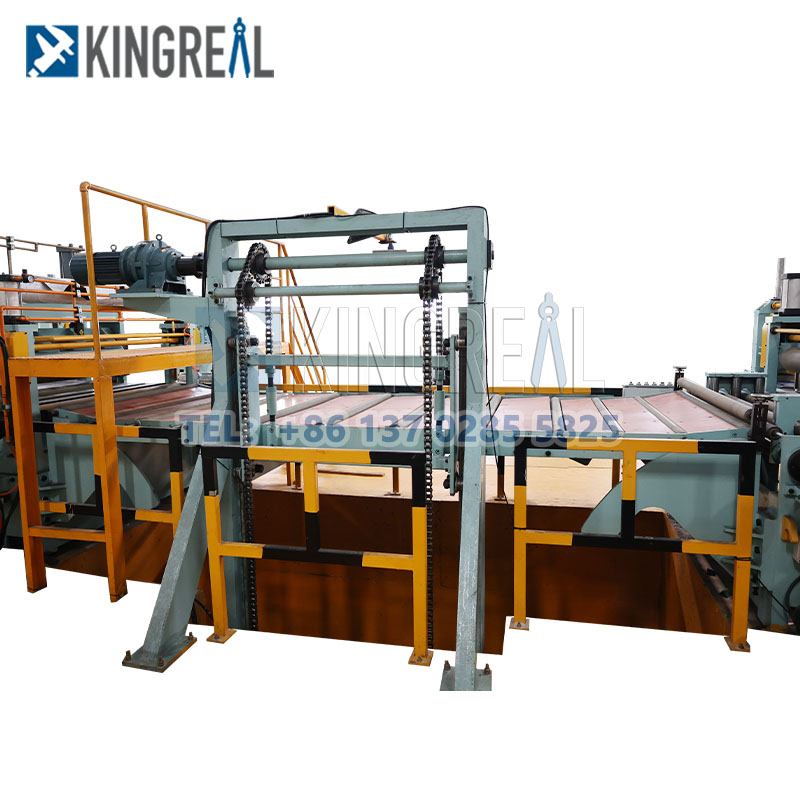

2. मेटल स्लिटिंग मशीन के लिए लूप ब्रिज

मेटल स्लिटिंग मशीन के लिए लूप ब्रिज का उपयोग स्लिटर और फीडर के बीच स्टील बेल्ट की गति के सिंक्रनाइज़ेशन और बफरिंग को नियंत्रित करने के लिए किया जाता है। यह सुनिश्चित करने के लिए कि प्लेट की सतह पर खरोंच न पड़े, टेबल नायलॉन प्लेट से बनी है। गड्ढे में पर्याप्त भंडारण क्षमता बनाए रखने के लिए तीन जोड़ी विद्युत आंखें लूप पिट में स्टील बेल्ट की स्थिति को नियंत्रित करती हैं।

कॉइल की मोटाई और ग्राहक के कारखाने क्षेत्र के आधार पर, मेटल स्लिटिंग मशीन के लिए लूप ब्रिज ग्राहकों के चयन के लिए एक विकल्प के रूप में उपलब्ध होगा।

3.मेटल स्लिटिंग मशीन क्लैम्पिंग मशीन

मेटल स्लिटिंग मशीन क्लैम्पिंग मशीन का उपयोग वाइंडिंग मशीन को खंडों में काटने के लिए किया जा सकता है, और लचीले ढंग से बड़े और छोटे रोल को घुमाने की समस्या को संभाल सकता है। आगे की प्रक्रिया के लिए तैयारी करें. यह एक तेल सिलेंडर द्वारा संचालित होता है।

विभिन्न मोटाई की प्लेटों को काटते समय, कैंची ब्लेड के बीच के अंतर को मैन्युअल रूप से समायोजित किया जा सकता है। चार-तरफा कैंची के ब्लेड को बदला जा सकता है और वैकल्पिक रूप से उपयोग किया जा सकता है। ऊपर से नीचे की ओर काटें.

धातु काटने की मशीन का क्या लाभ है?

1. विभिन्न कुंडल प्रसंस्करण आवश्यकताओं को पूरा करें।

किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीन एल्यूमीनियम कॉइल, स्टेनलेस स्टील कॉइल, गैल्वनाइज्ड कॉइल, सिलिकॉन स्टील कॉइल और हॉट-रोल्ड कॉइल इत्यादि को 0.2-16 मिमी की मोटाई सीमा और 600-2500 मिमी की कॉइल चौड़ाई के साथ संसाधित कर सकती है। इसे ग्राहक की प्रसंस्करण आवश्यकताओं के अनुसार निर्दिष्ट चौड़ाई में स्लाइड किया जा सकता है और अंत में रोल किया जा सकता है। हमें अपने कॉइल पैरामीटर भेजें, और किंगरियल स्टील स्लिटर आपको मेटल स्लिटिंग मशीन उत्पादन लाइन चित्र और उत्पादन प्रौद्योगिकी समाधान डिजाइन करने में मदद करेगा।

2. हाई स्पीड मेटल स्लिटिंग लाइन।

किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीन 150M/मिनट से 200M/मिनट तक पहुंच सकती है, हाई-स्पीड मेटल स्लिटिंग मशीन डिज़ाइन बड़े कॉइल प्रसंस्करण कारखाने के ग्राहकों को प्रभावी ढंग से उत्पादन दक्षता में सुधार करने और उच्च मुनाफा बनाने में मदद कर सकता है। किंगरियल स्टील स्लिटर ने चाकू सीट कॉन्फ़िगरेशन, अनवाइंडिंग और रिवाइंडिंग सहायक उपकरणों आदि में पूरी तरह से स्वचालित कार्यों को जोड़कर मेटल स्लिटिंग मशीन की उत्पादन गति को बढ़ा दिया है।

किंगरियल स्टील स्लिटर मेटल स्लिटिंग लाइन फैक्ट्री में ग्राहक

किंगरियल स्टील स्लिटर ने मेटल स्लिटिंग लाइन की असेंबली, इंस्टॉलेशन और उत्पादन कमीशनिंग में सहायता के लिए एक पेशेवर बिक्री-पश्चात इंजीनियर टीम का गठन किया है, जिससे यह सुनिश्चित हो सके कि ग्राहक मेटल स्लिटिंग लाइन को सुचारू रूप से चला सकें। साथ ही, हम ग्राहक के कारखाने में ऑपरेटरों को पेशेवर धातु स्लिटिंग मशीन संचालन और रखरखाव मार्गदर्शन प्रदान करते हैं।
