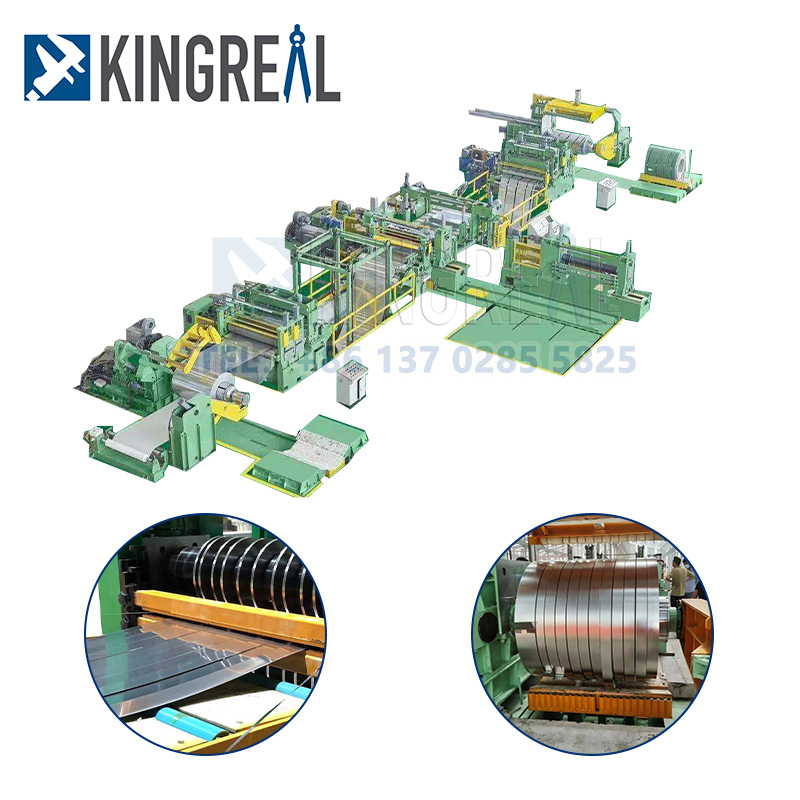

मेटल कॉइल स्लिटिंग मशीन एक विशेष उत्पादन लाइन है जिसे विस्तृत धातु कॉइल को सटीक चौड़ाई की संकीर्ण पट्टियों में काटने के लिए डिज़ाइन किया गया है। फिर इन पट्टियों को आसान रख-रखाव और परिवहन के लिए पुनः कुंडलित किया जाता है। मेटल कॉइल स्लिटिंग मशीन में आम तौर पर अन्य सहायक उपकरणों के अलावा एक डिकॉयलर, एक स्लिटर और एक रीकॉइलर शामिल होता है।
मेटल कॉइल स्लाटिंग मशीन के बारे में वीडियो
धातु काटने की मशीन का संक्षिप्त परिचय
धातु काटने की मशीनग्राहक की ज़रूरतों के अनुसार धातु के तार को पट्टी में काटने और फिर स्लिट धातु की शीट को फिर से कुंडलित करने के लिए डिज़ाइन किया गया है। किंगरियल स्टील स्लिटर मेटल स्लिटिंग लाइन सरल संचालन और उच्च उत्पादन दक्षता वाली एक स्वचालित उत्पादन लाइन है, और एक समय में 40 संकीर्ण स्ट्रिप्स तक का उत्पादन कर सकती है।

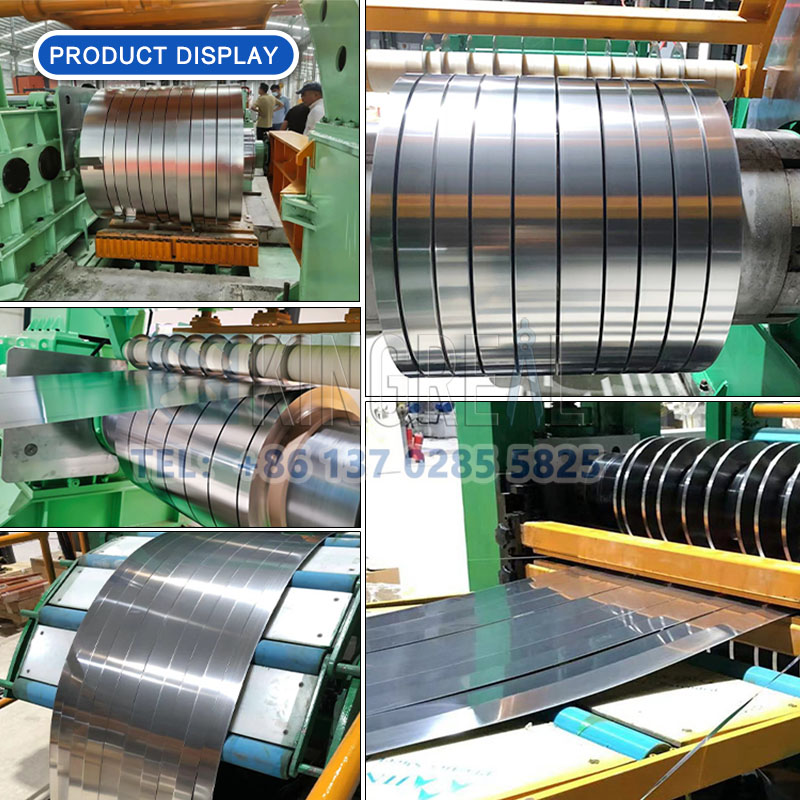

मेटल स्लिटिंग मशीन अलग-अलग चौड़ाई के मेटल कॉइल का उत्पादन करती है, जिसका उपयोग धातु शीट प्रसंस्करण उद्योग जैसे ऑटोमोबाइल, कृषि वाहन, कंटेनर, घरेलू उपकरण, भवन निर्माण सामग्री आदि में व्यापक रूप से किया जाता है। मेटल कॉइल की कच्चे माल की विशेषताएं, मोटाई, चौड़ाई और कॉइल वजन धातु स्लिटिंग मशीन के चयन और डिजाइन के लिए बहुत महत्वपूर्ण हैं, जैसे कि स्लिटिंग चाकू सीट और लेवलिंग मशीन। उपयुक्त धातु काटने की मशीन चुनने से ग्राहकों को दीर्घकालिक उत्पादन लाभ प्राप्त करने में मदद मिल सकती है।

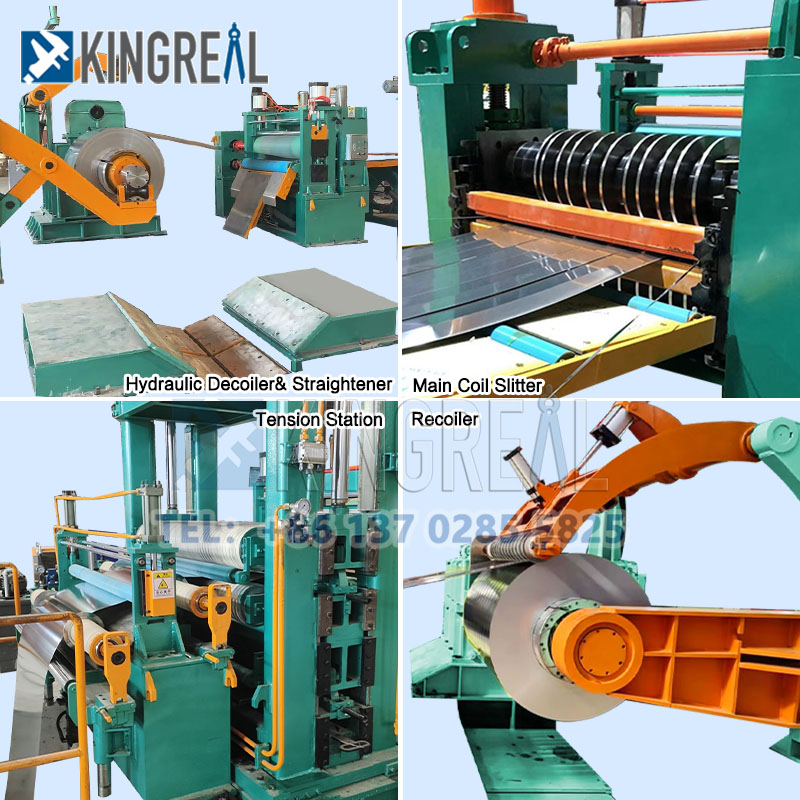

धातु का तार काटने की मशीन संरचना उपकरण
धातु काटने की मशीन की प्रक्रिया
लोड हो रहा है → डेकोइलर → ट्रांसफर ब्रिज → गाइडेड स्लाटिंग → स्क्रैप कलेक्शन → ट्रांसफर ब्रिज → टेंशन → रीलिंग → अनलोडिंग
किंगरियल स्टील स्लिटर मेटल स्लिटिंग मशीन की सुविधा
मेटल स्कॉइल स्लिटिंग मशीन कॉइल कार लोडिंग एक क्रेन के साथ स्टोरेज रैक पर रोल को स्टोर कर सकती है, और एक लोडिंग ट्रॉली के साथ अनकॉइलर रील पर रोल को मैन्युअल रूप से कस सकती है। हाई-एंड मेटल स्लिटिंग मशीनें पूरी तरह से स्वचालित सेंटरिंग सिस्टम (जैसे ईपीसी ऑटोमैटिक एज अलाइनमेंट) से लैस हो सकती हैं, जो सेंसर और हाइड्रोलिक फीडबैक के माध्यम से सटीक स्थिति प्राप्त कर सकती हैं, जिससे मैन्युअल हस्तक्षेप कम हो सकता है।
मेटल कॉइल स्लिटिंग मशीन डिकॉयलर डिवाइस कॉइलिंग ड्रम का विस्तार प्राप्त करने के लिए हाइड्रोलिक तेल सिलेंडर घूर्णन जोड़ लेता है। मेटल स्लिटिंग मशीन का अनवाइंडिंग डिवाइस रील को मैकेनिकल ट्रांसमिशन या हाइड्रोलिक सिस्टम के माध्यम से घुमाता है, धीरे-धीरे मेटल कॉइल (जैसे स्टील कॉइल, एल्यूमीनियम कॉइल इत्यादि) को खोलता है और सामग्री को ढीला या विरूपण से रोकने के लिए एक निश्चित तनाव बनाए रखता है।

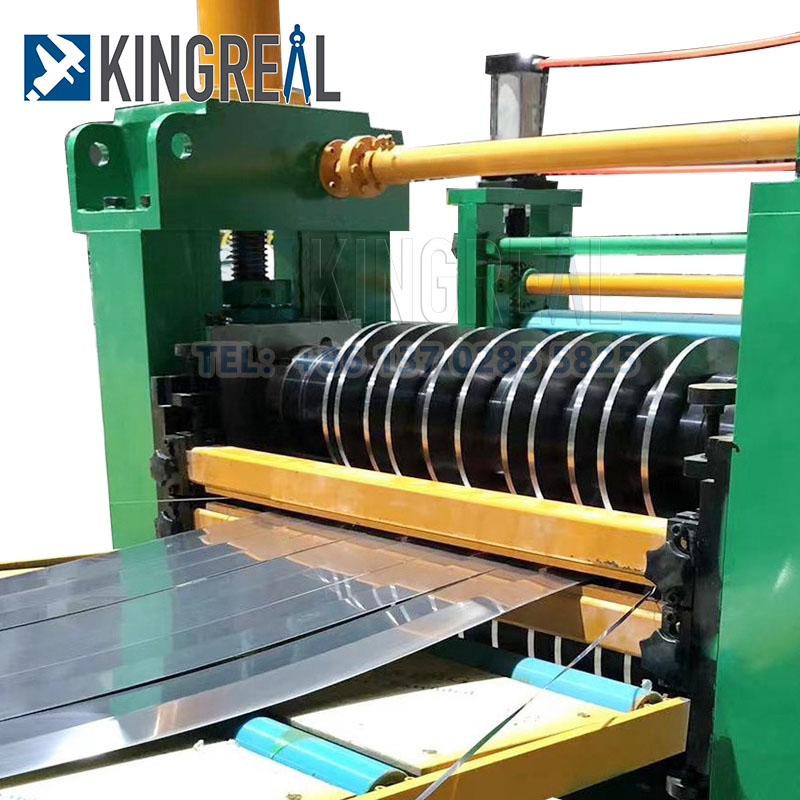

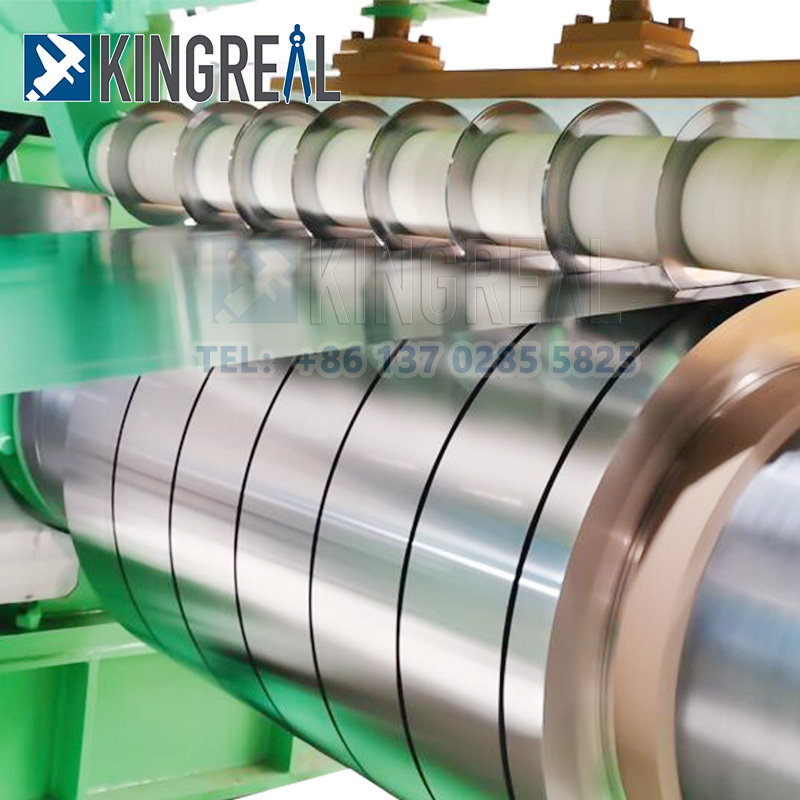

उच्च परिशुद्धता slitting चौड़ाई सहिष्णुता और सीधापन। मेटल स्लिटिंग मशीन का ब्लेड धारक ब्लेड को निर्धारित स्थिति में सटीक रूप से ठीक करने के लिए एक यांत्रिक संरचना (जैसे शाफ्ट और एक निश्चित सीट) का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि ब्लेड काटने के दौरान विचलित या कंपन न हो, जिससे स्लिटिंग चौड़ाई की स्थिरता सुनिश्चित हो सके।
अधिक सुविधाजनक कार्य के लिए लंबवत प्रकार का स्क्रैप रीकॉइलर। मेटल स्लिटिंग मशीन का स्क्रैप वाइंडिंग उपकरण मोटर के माध्यम से वाइंडिंग रोलर या वायर रील को चलाता है ताकि स्क्रैप को बिखरने और सुरक्षा खतरों या पर्यावरण प्रदूषण से बचने के लिए स्क्रैप (जैसे धातु किनारे की सामग्री, अपशिष्ट तार) को स्वचालित रूप से एक रोल में घुमाया जा सके।
शीर्ष में विभाजक और पुशिंग डिवाइस के साथ हाइड्रोलिक प्रकार आसान उतराई के लिए.
मेटल स्लिटिंग लाइन के संबंध में विवरण
|
मशीन का नाम |
धातु काटने की रेखा |
|
कुंडल सामग्री |
धातु (अन्य ग्राहक हो सकते हैं) |
|
अधिकतम कुंडल मोटाई |
3.0 मिमी |
|
अधिकतम कुंडल चौड़ाई |
1600 मिमी |
|
मैक्स कॉइल आई.डी |
760 मिमी |
|
मैक्स कॉइल ओ.डी |
2000 मिमी |
|
पट्टी की चौड़ाई |
अनुकूलन |
|
कुंडल पट्टी की संख्या |
35 तक |
|
वोल्टेज |
380V |
|
मूल्यांकित शक्ति |
50 किलोवाट |
|
क्षमता |
50 किलोवाट |
(1)ऑटोमोटिव उद्योग में धातु स्लिटिंग लाइन
धातु काटने वाली मशीनों द्वारा निर्मित सटीक संकीर्ण पट्टियाँ संरचनात्मक ब्रैकेट, ईंधन प्रणाली घटकों और निकास तत्वों जैसे भागों के उत्पादन के लिए महत्वपूर्ण हैं। सख्त सहनशीलता और साफ किनारे भाग की विश्वसनीयता में सुधार करने और कड़ी सुरक्षा और प्रदर्शन आवश्यकताओं को पूरा करने में मदद करते हैं। वाहन निर्माता अपशिष्ट को कम करने, उत्पादन प्रक्रियाओं को सुव्यवस्थित करने और लगातार उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उच्च गुणवत्ता वाली धातु स्लिटिंग लाइनों पर भरोसा करते हैं।
(2)एयरोस्पेस उद्योग में धातु काटने की मशीन
एयरोस्पेस विनिर्माण उद्योग में, कड़े मानकों के लिए समान चौड़ाई और दोषरहित किनारों वाले स्लिट वेब की आवश्यकता होती है। टरबाइन ब्लेड, हीट एक्सचेंजर्स और धड़ घटकों जैसे अनुप्रयोग गड़गड़ाहट मुक्त किनारों और लगातार सपाटता पर निर्भर करते हैं। यह उद्योग बेहतर नियंत्रण, ट्रेसबिलिटी और गुणवत्ता आश्वासन के साथ धातु स्लिटिंग लाइनों की मांग करता है।
(3) ऊर्जा उद्योग में धातु काटने की मशीन
ईंधन सेल और इलेक्ट्रोलाइज़र निर्माताओं को इष्टतम सीलिंग, वेल्डिंग और स्टैकिंग सुनिश्चित करने के लिए चिकने किनारों के साथ आयामी सटीक स्लिट वेब की आवश्यकता होती है। इन बिजली उत्पादन अनुप्रयोगों में, गड़गड़ाहट या किनारे दोष सिस्टम अखंडता से समझौता कर सकते हैं या उत्पाद जीवन को छोटा कर सकते हैं। यही कारण है कि उन्हें धातु स्लिटिंग लाइनों की आवश्यकता होती है जो बेहतर किनारे की गुणवत्ता और लगातार तैयार उत्पाद तैयार करती हैं।
हमारा कारखाना कैसा दिखता है?
हमें क्यों चुनें?
किंगरियल स्टील स्लिटर के पास कॉइल स्लिटिंग मशीन और लंबाई रेखा में कटौती करने का 20 वर्षों से अधिक का अनुभव है, यह हमारी मशीन को रूस, भारत और सऊदी अरब आदि जैसे कई देशों में सफलतापूर्वक पहुंचा चुका है।
|
√ पेशेवर डिज़ाइन टीम √ उच्च गुणवत्ता वाली उत्पादन प्रक्रिया √ समृद्ध परियोजना अनुभव √ बिक्री के बाद स्थापना सेवा √ दीर्घकालिक सहयोग की ईमानदारी |
 |
ऑर्डर कैसे करें?
अक्सर पूछे जाने वाले प्रश्न
लोड हो रहा है → डेकोइलर → ट्रांसफर ब्रिज → गाइडेड स्लाटिंग → स्क्रैप कलेक्शन → ट्रांसफर ब्रिज → टेंशन → रीलिंग → अनलोडिंग
मानवीय त्रुटि को छोड़कर 12 महीने, जिसके दौरान गुणवत्ता की समस्या के कारण क्षतिग्रस्त हुए सभी हिस्से निःशुल्क बदले जाएंगे।
जो हिस्से वारंटी से बाहर हैं उन्हें फ़ैक्टरी मूल्य पर उपलब्ध कराया जाएगा।
पूर्व भुगतान प्राप्त होने के 60-80 दिनों के भीतर। स्टॉक में मौजूद कुछ मशीनें किसी भी समय डिलीवर की जा सकती हैं।
40% जमा का भुगतान उत्पादन से पहले किया जाता है, शेष का भुगतान शिपमेंट से पहले निरीक्षण पुष्टि के बाद किया जाता है।
यदि खरीदार हमारे कारखाने में निरीक्षण करने आते हैं, तो उन्हें स्थापित करने और संचालित करने का प्रशिक्षण आमने-सामने दिया जाता है।
यदि नहीं, तो स्थापित करने और संचालित करने का तरीका दिखाने के लिए मैन्युअल पुस्तक और वीडियो प्रदान किया गया है।
