KINGREAL पेशे से हेवी गेज कट टू लेंथ लाइन निर्माता में से एक है, जो 6-20MM तक कॉइल की मोटाई, कॉइल का वजन 30 टन तक और अधिक प्रोसेस कर सकता है। हेवी गेज कट टू लेंथ लाइन - 2024 किंगरियल
हैवी गेज कट टू लेंथ लाइन - 2024 किंगरियल कट टू लेंथ लाइन, हाई स्पीड कट टू लेंथ मशीन, सिंपल कट टू लेंथ लाइन और यह हेवी गेज कट टू लेंथ मशीन दोनों प्रदान कर सकता है, जो हॉट रोल्ड स्टील की लंबाई में सटीक कटौती कर सकता है। , पूरी तरह से स्वचालित उत्पादन प्रक्रिया के लिए स्वचालित स्टैकिंग डिवाइस के साथ कोल्ड रोल्ड स्टील, स्टेनलेस स्टील, सिलिकॉन स्टील और अन्य धातु कॉइल।
अपनी उच्च शक्ति, अच्छी क्रूरता, आसान प्रसंस्करण और निर्माण और अच्छी वेल्ड-क्षमता के कारण, विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए, विभिन्न औद्योगिक क्षेत्रों में मोटी शीट धातु का तार का व्यापक रूप से उपयोग किया जाता है। हेवी गेज कट टू लेंथ लाइन की मांग बढ़ रही है, उपकरण की उच्च आवश्यकताओं के लिए मोटी शीट मेटल कॉइल की प्रोसेसिंग, अनकॉइलिंग उपकरण लेवलिंग से लेकर कतरनी और स्टैकिंग तक। लोड-बेयरिंग रेंज की आवश्यकताएं शीट धातु की अन्य मोटाई की तुलना में बहुत अधिक हैं।

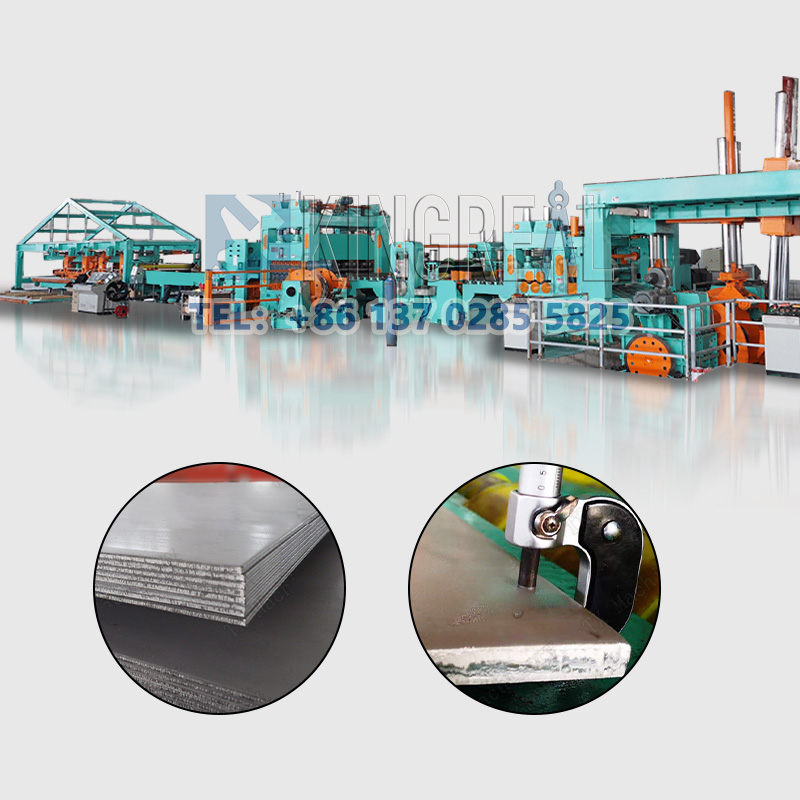

किंगरियल हेवी गेज कट टू लेंथ लाइन को विशेष रूप से डेकोइलर, स्ट्रेटनर, मापने, कट टू लेंथ मशीन और स्टैकिंग द्वारा 6-20 मिमी तक की मोटाई वाले कॉइल को संसाधित करने के लिए डिज़ाइन किया गया है।
|
नाम |
विवरण |
|
कच्चा माल |
Q235 एचआर |
|
शीट की मोटाई |
5.0 ~ 20.0 मिमी |
|
शीट की चौड़ाई |
900 ~ 2000 मिमी |
|
मशीन इनपुट नेट चौड़ाई |
2000 मिमी |
|
कुंडल का बाहरी व्यास |
Φ1000~Φ2200मिमी |
|
कुंडल का भीतरी व्यास |
Φ550~Φ760मिमी |
|
अधिकतम कुंडल वजन |
30टी |
|
स्टैकिंग की लंबाई |
1000~12000मिमी |
|
निर्णय सटीकता |
≤±1.5mm/3M |
|
विकर्ण सटीकता |
≤±1.5mm/3M |
|
समतलन सटीकता |
≤±2.0मिमी/एम |
|
परिचालन गति |
0~25मी/मिनट |
|
कुल शक्ति |
~500KW |
|
मशीन केंद्र की ऊंचाई |
1000 मिमी |

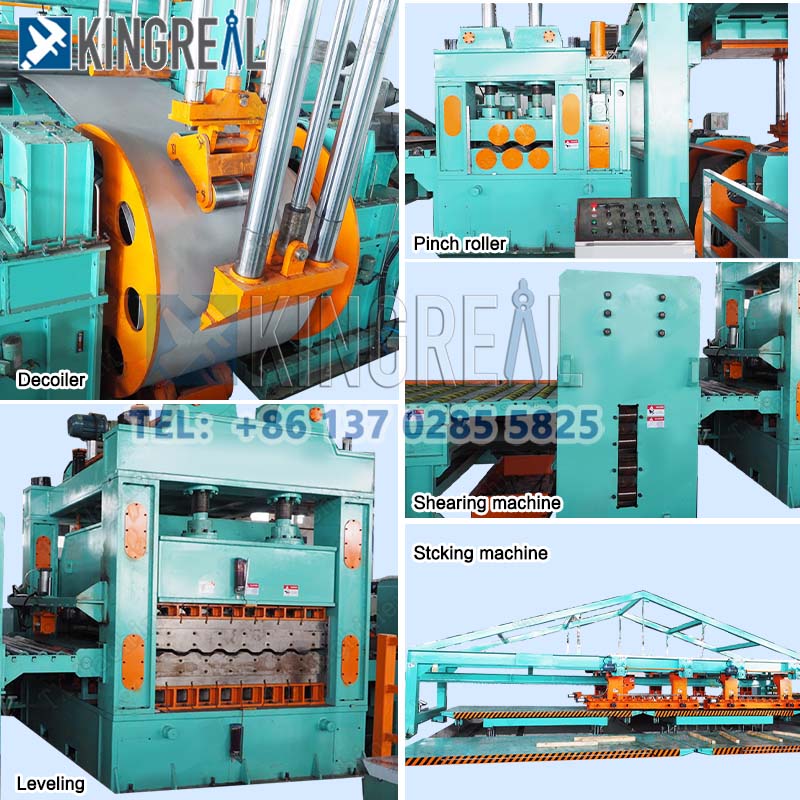

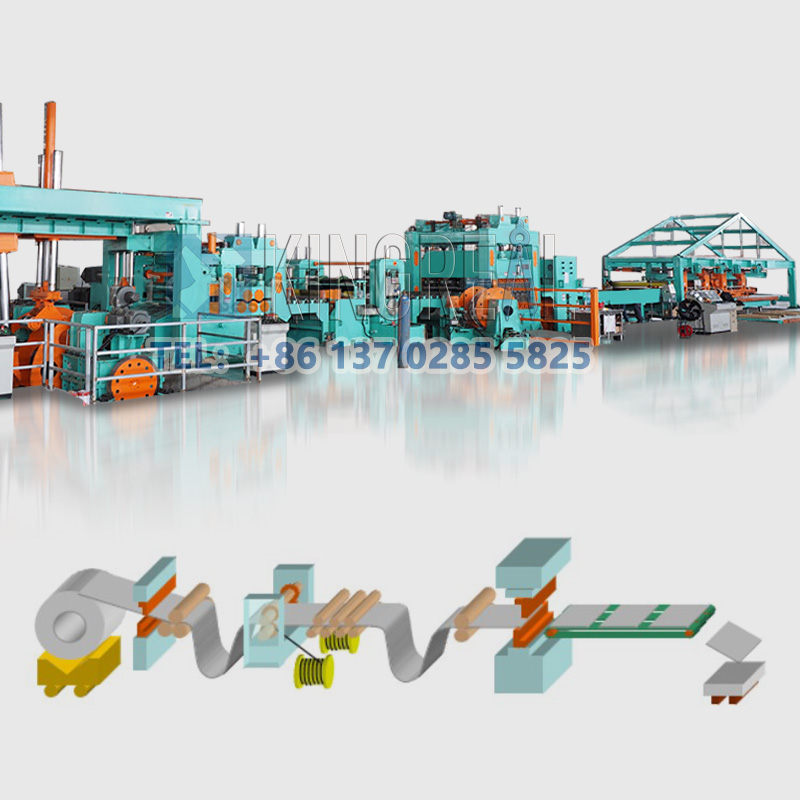

हाइड्रोलिक डेकोइलर - फ़्रेम हाइड्रोलिक पायलट मशीन - सात-रोल लेवलिंग मशीन - डबल-हेड ट्रिमर - स्कार्प कलेक्टर - ग्यारह-रोल लेवलिंग मशीन - वायवीय आकार देने वाला उपकरण - टेलबोर्ड फीडर - हाइड्रोलिक कटिंग मशीन - स्टैकिंग मशीन
a.क्षमता :30T
बी.ब्रेक विशिष्टताएँ: 4-DBH205
सी.मटीरियल फ्रेम लिफ्टिंग स्ट्रोक 650 मिमी (सीधे रील पर लिफ्ट करें, सामग्री स्टील लाइनर को हटाकर आ सकती है)
डी. स्टील कॉइल को क्लैंप करने के लिए डबल बेयरिंग डबल कोन टॉप प्रेशर टाइप मैकेनिज्म को अपनाना, मशीन बेस के दूसरे छोर की गति हाइड्रोलिक सिलेंडर द्वारा संचालित होती है और इसमें एक साथ ड्राइव सेंटरिंग का कार्य होता है, अनकॉइलर के दूसरे छोर पर स्पिंडल होता है वायवीय डिस्क ब्रेक डिवाइस के साथ डिज़ाइन किया गया है।
यह दो-रोलर क्लैंपिंग और फीडिंग और पांच-रोलर लेवलिंग की संरचना को अपनाता है। मोटर ऊपरी और निचले रोलर्स को यूनिवर्सल कनेक्टिंग शाफ्ट के माध्यम से रेड्यूसर और डिस्ट्रीब्यूशन बॉक्स के माध्यम से चलाती है, ऊपरी रोलर को समायोजित करने और फीडिंग के लिए नीचे दबाने का काम हाइड्रोलिक सिलेंडर द्वारा निष्पादित किया जाता है, और ऊपरी रोलर को लेवलिंग के लिए समायोजित करने और नीचे दबाने का काम निष्पादित किया जाता है। विद्युत शक्ति द्वारा. प्री-स्कूलिंग मशीन और लेवलिंग होस्ट के समकालिक संचालन को ध्यान में रखते हुए, मोटर नियंत्रण को अमेरिकी PARKER590C श्रृंखला DC नियंत्रण प्रणाली द्वारा नियंत्रित किया जाता है। यूनिवर्सल कनेक्टिंग शाफ्ट मिल औद्योगिक यूनिवर्सल शाफ्ट को अपनाता है।
लेवलिंग रोलर व्यास: Φ220 मिमी
लेवलिंग रोल स्पेसिंग: 260 मिमी
रोलर्स की मात्रा: 2+5 रोलर्स
रोलर सामग्री: टेम्पर्ड और मध्यम आवृत्ति कठोर (एचआरसी 60) के साथ जीसीआर 15 फोर्ज्ड स्टील
मुख्य मोटर शक्ति: 132KW DC
समायोजन के लिए मोटर की शक्ति: 2-7.5KW
मुख्य रेड्यूसर: JZQ850
एडजस्टमेंट रिड्यूसर: 2-बीडब्ल्यूवाई4 स्विंग रिडक्शन
ए.फंक्शन: चलते समय शीट को आकार से बाहर होने से रोकना, और शीट को लेवलिंग मुख्य मशीन में नियंत्रित करना। इसमें मशीन बेस, लिमिट रोलर, सपोर्टिंग सीट स्लाइड, गाइड रोलर और एडजस्टमेंट डिवाइस शामिल हैं। शीट की चौड़ाई की दिशा के दोनों तरफ वर्टिकल गाइड रोलर्स लगे होते हैं और संबंधित स्लाइड पर गाइड रोलर फ्रेम लगा होता है, जो वायर रॉड के माध्यम से मोटर के माध्यम से गाइड कॉलम पर स्लाइड को शीट की चौड़ाई की दिशा में ले जाता है। नट भुगतान, ताकि विभिन्न शीट चौड़ाई के अनुकूल बनाया जा सके। समायोजन मोटर चालित है.
बी.समायोजन सीमा: 900~2000मिमी
गाइड रोलर सामग्री: Gcr15(HRC60)
समायोजन मोटर: 2~3KW
एडजस्टमेंट रिड्यूसर: 2-WPDKS135वॉर्म रिड्यूसर
कार्य: कतरनी मशीन मुख्य रूप से सिर काटने, पूंछ काटने, साइड ट्रिमिंग, अनुदैर्ध्य कतरनी और कट-टू-लेंथ कतरनी के कार्यों को पूरा करती है।
सामग्री अनुकूलनशीलता: यह विभिन्न मोटाई और सामग्रियों की स्टील प्लेटों के लिए उपयुक्त है, जैसे साधारण कार्बन स्टील, उच्च गुणवत्ता वाले कम मिश्र धातु इस्पात, मिश्र धातु इस्पात, पाइपलाइन स्टील और स्टेनलेस स्टील प्लेट।
स्वचालन की डिग्री: पूरी प्रक्रिया स्वचालित रूप से काम करती है, मैन्युअल संचालन को कम करती है और उत्पादन दक्षता में सुधार करती है।
सटीक माप: सटीक काटने के आकार को सुनिश्चित करने के लिए उच्च परिशुद्धता माप के साथ।
कतरनी ब्लेड गैप समायोजन: काटने की गुणवत्ता सुनिश्चित करने के लिए कतरनी ब्लेड साइड गैप को समायोजित किया जा सकता है।
ए.मॉडल: हाइड्रोलिक ब्रेक
बी.स्ट्रोक प्रति मिनट: 8~12 बार
सी.ब्लेड सामग्री: Cr12Mov
डी. मोटर पावर: 55 किलोवाट
फीडिंग स्टेशन:
a.इसमें एक फ्रेम, एक स्विंग रोलर टेबल, एक कन्वेयर रोलर कन्वेयर और एक पावर यूनिट शामिल है। इसका कार्य फ्लैट प्लेट को फेंकने वाली मशीन में इनपुट करना है।
बी.मोटर: 7.5KW
सी.रेड्यूसर: BWY4 स्विंग रेड्यूसर
मुख्य फीडर:
a.इसमें मशीन बेस, प्लाक, स्लाइडर, थ्रोइंग रोलर और पावर यूनिट शामिल हैं। वायवीय कार्यान्वयन के लिए सामग्री को ऊपरी रोलर को उठाना और कम करना। ट्रांसमिशन यांत्रिक है. इसका कार्य प्लेट को यार्डिंग टेबल में फीड करना है।
बी.मोटर: 7.5KW
सी.रेड्यूसर: BWY4 स्विंग रेड्यूसर
स्टैकिंग टेबल: इसमें स्टील प्लेट और स्टील सेक्शन एक साथ वेल्डेड होते हैं। इसका कार्य कैलिब्रेटेड फ्लैट प्लेट को स्टैक करना है। लंबाई 12 मीटर.
वायवीय स्टॉकर: इसमें अनुदैर्ध्य सीमा समतलन उपकरण का एक सेट और अनुप्रस्थ सीमा समतलन उपकरण के तीन सेट होते हैं। सीमित और समायोजन दोनों तंत्रों को अलग-अलग बोर्ड की चौड़ाई के अनुसार समायोजित किया जा सकता है, और समायोजन मैन्युअल है। निष्पादन को सुधारने वाली सामग्री एक वायवीय एक्चुएटर है।
 |
 |
 |
1. अनुकूलित सेवाओं की पूरी श्रृंखला, ग्राहक की प्लेट उत्पादन आवश्यकताओं के अनुसार कट टू लेंथ उत्पादन लाइन ड्राइंग डिजाइन प्रदान करने के लिए, पसंद के साथ कॉन्फ़िगर की जा सकती है।
2. सीटीएल लाइन के लिए विभिन्न कॉन्फ़िगरेशन प्रदान करें, जैसे लोडिंग ट्रॉली, ट्रिमिंग डिवाइस, स्वचालित स्टैकिंग, स्वचालित डिस्चार्जिंग, आदि; पूरी तरह से स्वचालित उत्पादन का एहसास करें।
3. सीटीएल लाइन की स्थिरता और दीर्घायु सुनिश्चित करने के लिए विभिन्न प्रकार के सहायक उपकरण प्रदान करें;
4. स्थानीय बिक्री-पश्चात सेवा गारंटी वाले इंजीनियर, साइट पर कट टू लेंथ लाइन की स्थापना का मार्गदर्शन कर सकते हैं।
5. 24/7 ऑनलाइन बिक्री उपरांत सेवा, तकनीकी उत्तर।
