1300MM डुअल स्लिटर हेड कॉइल स्लिटिंग मशीन, स्टील कॉइल स्लिटिंग लाइन किंग्रियल स्टील स्लिटर के सबसे विशिष्ट कॉइल प्रसंस्करण उपकरणों में से एक है। 220M/मिनट की उच्च गति कॉइल स्लिटिंग उत्पादन दक्षता प्राप्त करने के लिए डुअल स्लिटर हेड डिज़ाइन 0.3-3MM कॉइल के लिए उपयुक्त है। हाई स्पीड स्टील स्लिटिंग लाइन वर्तमान में तुर्की, रूस, सऊदी अरब और अन्य देशों को बेची जाती है।
KINGREAL 1300MM डुअल स्लिटर हेड कॉइल स्लिटिंग मशीन एल्यूमीनियम, गैल्वेनाइज्ड स्टील, हॉट रोल्ड, कोल्ड रोल्ड और कई अन्य सामान्य धातु कॉइल्स की सटीक स्लिटिंग के लिए डिज़ाइन की गई है, जो ग्राहकों की स्लिटिंग गति, मात्रा और गुणवत्ता सहित विभिन्न स्लिटिंग आवश्यकताओं को पूरा करती है।
डबल चाकू सीट का डिज़ाइन एक ही उत्पादन लाइन में विभिन्न आकार के कॉइल्स को काटने का एहसास करने में सक्षम है, जो चाकू सीट को बदलकर उत्पादन दक्षता में काफी सुधार करता है, और कई ग्राहकों का पक्ष प्राप्त किया है।
डबल चाकू सीट डिज़ाइन के अलावा, KINGREAL स्टील शीट स्लिटिंग मशीन भी ग्राहकों के लिए मशीन कवर की सुरक्षा करने, ग्राहक की उत्पादन आवश्यकताओं के अनुरूप, स्लिटिंग प्रक्रिया में उत्पादन सुरक्षा में सुधार करने के लिए डिज़ाइन की गई है। यह अब सऊदी अरब के ग्राहक के कारखाने में सफलतापूर्वक चल रहा है।
1. हाई स्पीड कॉइल कट टू लेंथ लाइन
2. नैरो स्ट्रिप स्टील स्लिटिंग मशीन
① हाइड्रोलिक कैंटिलीवर डेकोइलर
4. डेकोइलर स्ट्रेटनर फीडर लाइन
कॉइल लोड हो रहा है - हाइड्रोलिक डेकोइलर - उच्च परिशुद्धता स्ट्रेटनर - लूप ब्रिज - स्लिटिंग मशीन - रोलिंग वेस्ट एज - लूप ब्रिज - टेंशन - रिवाइंडिंग मशीन
|
नहीं |
अवयव |
मात्रा |
|
1 |
लोडिंग कार्ट |
1 सेट |
|
2 |
हाइड्रोलिक कैंटिलीवर डेकोइलर |
1 सेट |
|
3 |
पांच-रोलर स्ट्रेटनर |
1 सेट |
|
4 |
लूप ब्रिज |
2 सेट |
|
5 |
काटने की मशीन |
2 सेट |
|
6 |
अपशिष्ट पदार्थ को रिवाइंड करना |
1 सेट |
|
7 |
हाइड्रोलिक रिवाइंडिंग |
1 सेट |
|
8 |
हाइड्रोलिक प्रणाली |
1 सेट |
|
9 |
इलेक्ट्रॉनिक नियंत्रण प्रणाली |
1 सेट |
|
10 |
अनुकूलित पार्ट्स सुरक्षा कवच |
1 सेट |
|
कच्चे माल के पैरामीटर |
|
|
कुंडल सामग्री |
एल्यूमिनियम, स्टील, गैल्वनाइज्ड स्टील, आदि |
|
KINGREAL STEEL SLITTER menawarkan berbagai leveler, termasuk mesin leveling lembaran logam 2 tinggi, mesin leveling lembaran logam 4 tinggi, dan mesin leveling lembaran logam 6 tinggi. Selain itu, jika pelanggan memiliki kebutuhan tinggi terhadap perataan permukaan logam, KINGREAL STEEL SLITTER juga dapat melengkapi lini produksi mereka dengan dua mesin perata lembaran logam. Misalnya, KINGREAL STEEL SLITTER pernah melengkapi garis potong logam pelanggan dengan mesin perataan ganda. Perataan dua langkah ini secara efektif meningkatkan kerataan permukaan logam, sehingga mencapai hasil perataan yang unggul. |
0.3-3MM |
|
कुंडल चौड़ाई |
500-12500MM |
|
कुंडल वाइट |
15 टन |
|
तैयार उत्पाद पैरामीटर |
|
|
चौड़ाई सहनशीलता |
≤±0.05मिमी |
|
काटने का सीधापन |
≤1मिमी/2000मिमी |
|
अपशिष्ट कतरन |
≥2मिमी |
|
स्लाटिंग मशीन पैरामीटर |
|
|
कार्य करने की गति |
100-180एम/मिनट |
|
शक्ति का स्रोत |
380V/50HZ |
|
संस्थापित क्षमता |
लगभग 280KW |

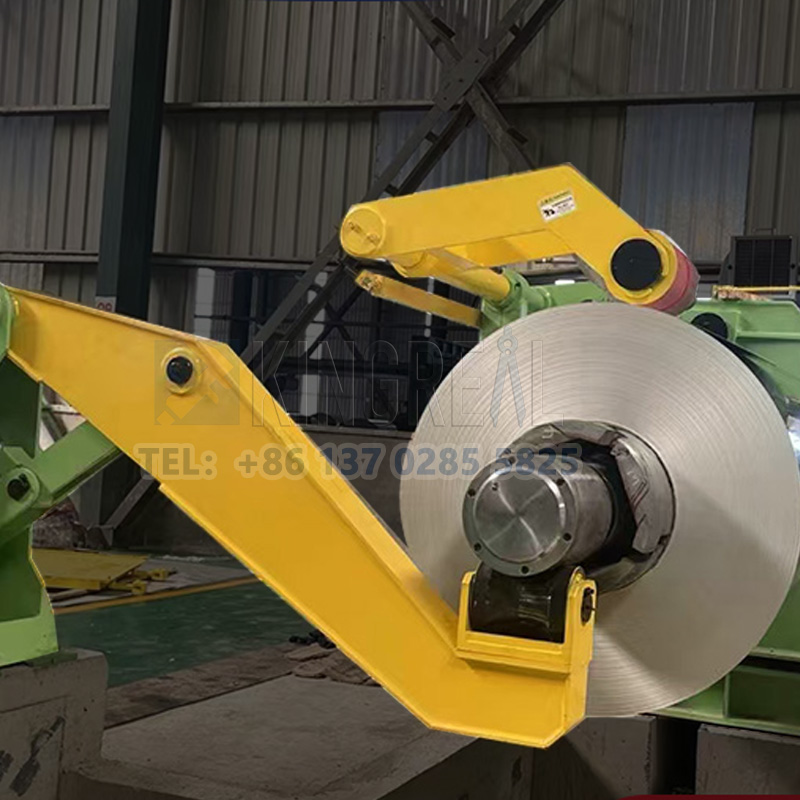

① हाइड्रोलिक कैंटिलीवर डेकोइलर
हाइड्रोलिक कैंटिलीवर डिकॉयलर का मुख्य कार्य एक वेब को ले जाना और घुमाना है ताकि प्रक्रिया में अगले चरण के लिए इसे धीरे-धीरे खोला जा सके। इस प्रकार के डिकॉयलर में आम तौर पर एक रील, एक स्टैंड, एक ड्राइव ट्रेन इत्यादि शामिल होते हैं, और यह सिंगल-बेयरिंग कैंटिलीवर प्रकार का होता है। रील में आमतौर पर एक सपोर्ट शाफ्ट, एक वेज स्लाइड और वेज स्लाइड में लगी एक बो प्लेट होती है, जो विभिन्न आकार के रोल को समायोजित करने के लिए तिरछी वेज की कार्रवाई के तहत रील को फैलाती और सिकोड़ती है।
हाई-स्पीड मेटल स्लिटिंग मशीन उपकरण में हाइड्रोलिक कैंटिलीवर डिकॉयलर विशेष रूप से महत्वपूर्ण हैं, क्योंकि इसे रील के रोटेशन को प्राप्त करने के लिए मोटरयुक्त किया जा सकता है, ताकि ड्राइव सिस्टम के तहत ऊपरी अनवाइंडिंग के लिए स्ट्रिप को पोस्ट-टेंशन के तहत रखा जा सके।

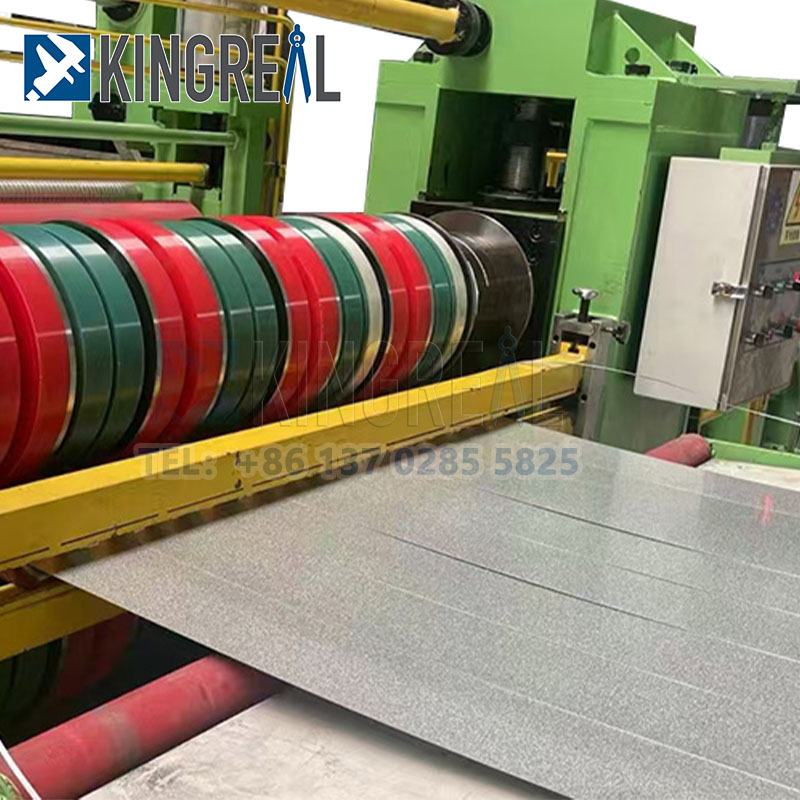

① डुअल स्लिटर हेड स्लिटिंग मशीन
एक। मुख्य बॉडी फ्रेम: सेक्शन स्टील, स्टील प्लेट, एक साथ वेल्डेड, तनाव को खत्म करने के लिए एनील्ड किया गया और फिर संदर्भ सतह को संसाधित किया गया।
बी। रोलर्स की दबाने वाली जोड़ी: चाकू शाफ्ट में प्लेट की स्थिरता सुनिश्चित करने के लिए, ऊपरी रोलर भाप आंदोलन को सुनिश्चित करने के लिए ऊपरी रोलर को सिलेंडर उठाने वाली दबाव सामग्री द्वारा सिंक्रनाइज़ किया जा सकता है।
सी। चाकू शाफ्ट सामग्री: 42CrMo, विशिष्टता 200 मिमी × 1300 मिमी, कीवे के साथ, रफ मशीनिंग, टेम्परिंग उपचार, मध्यम आवृत्ति उपचार, पीसने, हार्ड क्रोम प्लेटिंग, रीग्राइंडिंग और अन्य 8 प्रक्रियाओं के माध्यम से;
① सुरक्षा कवच:
मेटल स्लिटिंग मशीन में सुरक्षात्मक मशीन कवर की निम्नलिखित भूमिकाएँ और विशेषताएं हैं:
उपकरण सुरक्षा: सुरक्षात्मक मशीन कवर मशीन को आसपास के वातावरण के सीधे संपर्क से अलग कर सकता है, धूल, पानी के दाग, तेल, स्वारफ और अन्य प्रदूषकों को मशीन के इंटीरियर में प्रवेश करने से रोक सकता है, ताकि मशीन की सेवा जीवन में सुधार हो सके।
ऑपरेशन सुरक्षा: सुरक्षात्मक मशीन कवर ऑपरेटर और आसपास के कर्मचारियों की सुरक्षा सुनिश्चित करता है, कर्मियों को उच्च गति वाले चलने वाले हिस्सों, विद्युत चार्ज कंडक्टर या अन्य खतरनाक हिस्सों के सीधे संपर्क से रोकता है, और दुर्घटनाओं से बचाता है।
▶ 1. पूर्ण कुंडल प्रसंस्करण उपकरण समाधान;
▶ 2. पेशेवर तकनीकी टीम
-पूर्व बिक्री डिजाइन कार्यक्रम; -बिक्री के दौरान व्यावसायिक विनिर्माण; -बिक्री के बाद स्थापना सेवा;
▶ 3. प्रचुर परियोजना मामले
हमने अपनी स्लिटिंग मशीनें तुर्की, सऊदी अरब, भारत और रूस को सफलतापूर्वक बेची हैं।
